ISO7340C的基本参数
  • 制造厂商:TI
  • 产品类别:隔离
  • 技术类目:数字隔离器
  • 功能描述:低功耗、四通道、4/0、25Mbps 数字隔离器
  • 点击这里打开及下载ISO7340C的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
ISO7340C的产品详情:

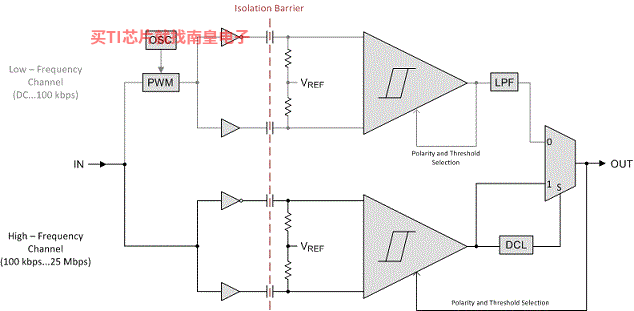

ISO734x 系列器件可提供符合 UL 1577 标准的长达 1 分钟且高达 3000 VRMS 的电隔离,以及符合 VDE V 0884-10 标准的 4242 VPK 隔离。这些器件具有四个隔离通道,后者由逻辑输入和输出缓冲器组成,并由二氧化硅 (SiO2) 绝缘隔栅进行隔离。

ISO7340x 器件具有四个正向通道,ISO7341x 器件具有三个正向通道和一个反向通道,ISO7342x 器件具有两个正向通道和两个反向通道。如果出现输入功率或信号损失,默认输出(器件带有后缀 F)或(器件不带后缀 F)。有关更多详细信息,请参阅 器件功能模式部分。

这些器件与隔离式电源结合使用,有助于防止数据总线或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。ISO734x 器件具有集成噪声滤波器,可适用于严苛工业环境,在这种环境下,短噪声脉冲可能会出现在器件输入引脚上。ISO734x 器件具有 TTL 输入阈值,工作电压范围为 3V 至 5.5V。凭借创新型芯片设计和布局技术,ISO734x 系列器件的电磁兼容性得到了显著增强,从而能够实现系统级 ESD、EFT 和浪涌保护并符合辐射标准。

ISO7340C的优势和特性:
  • 信号传输速率:25Mbps删除了数据表标题中的删除了数据表标题中的
  • 输入时使用集成噪声滤波器
  • 默认输出高电平和低电平选项
  • 低功耗,每通道 ICC 典型值(1Mbps 时):
    • ISO7340x:0.9mA(5V 电源)、0.7mA(3.3V 电源)
    • ISO7341x:1.2mA(5V 电源)、0.9mA(3.3V 电源)
    • ISO7342x:1.3mA(5V 电源)、0.9mA(3.3V 电源)
  • 低传播延迟:典型值 31ns(5V 电源)
  • 3.3V 和 5V 电平转换
  • 宽温度范围:-40°C 至 125°C
  • 70KV/μs 瞬态抗扰度,典型值(5V 电源)
  • 优异的电磁兼容性 (EMC)
    • 系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护
    • 低辐射
  • 由 3.3V 和 5V 电源供电

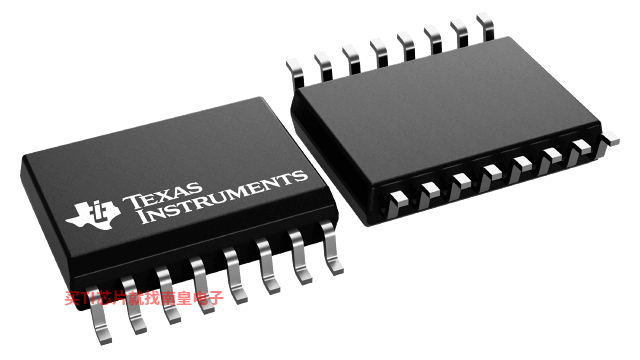

  • 宽体小外形尺寸集成电路 (SOIC)-16 封装
  • 安全相关认证:
    • 4242 VPK 基本隔离,符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 标准
    • 符合 UL 1577 标准且长达 1 分钟的 3K VRMS 隔离
    • CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 终端设备标准
    • 已通过 GB4943.1-2011 CQC 认证
ISO7340C的参数(英文):
  • Integrated isolated power
  • No
  • Number of channels (#)
  • 4
  • Forward/reverse channels
  • 4 forward / 0 reverse
  • Isolation rating (Vrms)
  • 3000
  • Data rate (Max) (Mbps)
  • 25
  • Rating
  • Catalog
  • Surge voltage capability (Vpk)
  • 7800
  • Current consumption per channel (DC) (Typ) (mA)
  • 0.68
  • Current consumption per channel (1 Mbps) (Typ) (mA)
  • 0.68
  • Operating temperature range (C)
  • -40 to 125
  • Default output
  • High
  • Supply voltage (Max) (V)
  • 5
  • Supply voltage (Min) (V)
  • 3.3
  • Propagation delay (Typ) (ns)
  • 31
ISO7340C具体的完整产品型号参数及价格(美元):

ISO7340C的完整型号有:ISO7340CDW、ISO7340CDWR,以下是这些产品的关键参数及官网采购报价:

ISO7340CDW,工作温度:-40 to 125,封装:SOIC (DW)-16,包装数量MPQ:40个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网ISO7340CDW的批量USD价格:2.405(1000+)

ISO7340CDWR,工作温度:-40 to 125,封装:SOIC (DW)-16,包装数量MPQ:2000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网ISO7340CDWR的批量USD价格:2.004(1000+)

轻松满足您的TI芯片采购需求
ISO7340C的评估套件:

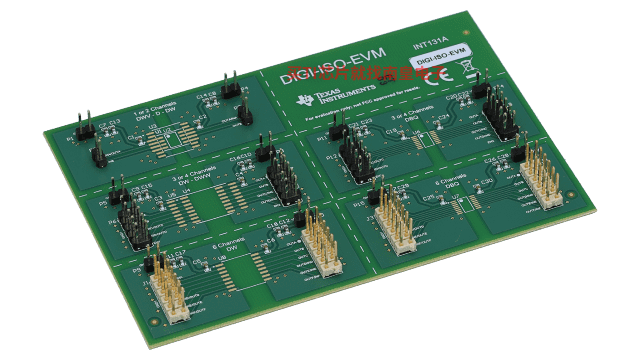

DIGI-ISO-EVM — Universal digital isolator evaluation module

DIGI-ISO-EVM 是一个评估模块,用于评估 TI 采用以下五种不同封装的任何单通道、双通道、三通道、四通道或六通道数字隔离器器件:8 引脚 NB SOIC (D)、8 引脚 WB SOIC (DWV)、16 引脚 WB SOIC (DW)、16 引脚 Ultra WB SOIC (DWW) 和 16 引脚 QSOP (DBQ) 封装。此 EVM 具有足够的 Berg 引脚选项,支持使用超少的外部元件来评估相应器件。

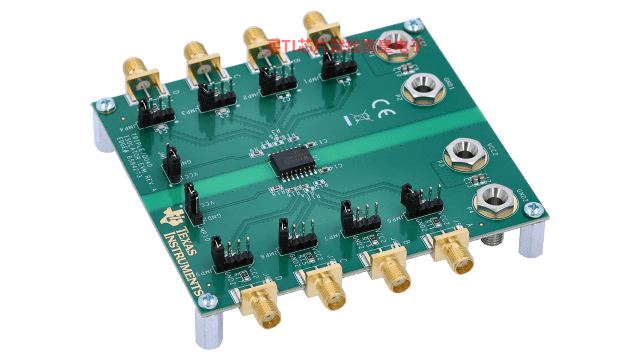

ISO7342CEVM — ISO7342CEVM 四通道数字隔离器评估模块

ISO7342C 可提供符合 UL 标准的长达 1 分钟且高达 3000 VRMS 的电流隔离,以及符合 VDE 标准的 4242 VPK 的隔离。此器件具有四个隔离通道,并包含由二氧化硅 (SiO2) 绝缘隔栅隔离的逻辑输入和输出缓冲器。与隔离式电源一起使用时,此器件可防止数据总线或者其他电路上的噪声电流进入本地接地端并干扰或损坏敏感电路。

ISO7342CEVM 可帮助设计人员评估器件性能,支持快速开发和分析隔离式系统。此 EVM 支持评估任何位于 16DW 封装中的 TI ISO73xx 三通道或四通道数字隔离器。

ISO7340C IBIS Model (Rev. A)

此参考设计演示了 MV/LV 配电中自动功率因数控制器 (PFC) 各种功能块的工作原理。包括准确测量和计算电压、电流、功率和功率因数,使用四位七段显示器来显示测量参数,使用 LED 进行警报和状态指示,使用驱动接触器或晶闸管的开关输出来开关电容器组,以及使用我们产品系列中的各种产品来监测本地和远程温度。

TIDA-01536 — 单通道隔离式 3 线电流环路发送器参考设计

This single-channel, input-isolated, three-wire current loop transmitter reference design provides a current range of 0 mA to 20 mA while operating on a 24-V supply. The design features a precision digital-to-analog converter (DAC) with an internal reference voltage, integrated three-wire current (...)
