ISO7741-Q1 隔离 数字隔离器 EMC 性能优异的汽车类四通道、3/1、增强型数字隔离器

• Integrated isolated power
• No
• Number of channels (#)
• 4
• Forward/reverse channels
• 3 forward / 1 reverse
• Isolation rating (Vrms)
• 5700, 5000, 3000
• Data rate (Max) (Mbps)
• 100
• Rating
• Automotive
• Surge voltage capability (Vpk)
• 12800, 6400
• Current consumption per channel (DC) (Typ) (mA)
• 0.88
• Current consumption per channel (1 Mbps) (Typ) (mA)
• 1.48
• Operating temperature range (C)
• -40 to 125
• TI functional safety category
• Functional Safety-Capable
• Default output
• High, Low
• Supply voltage (Max) (V)
• 5.5
• Supply voltage (Min) (V)
• 2.25
• Propagation delay (Typ) (ns)
• 10.7

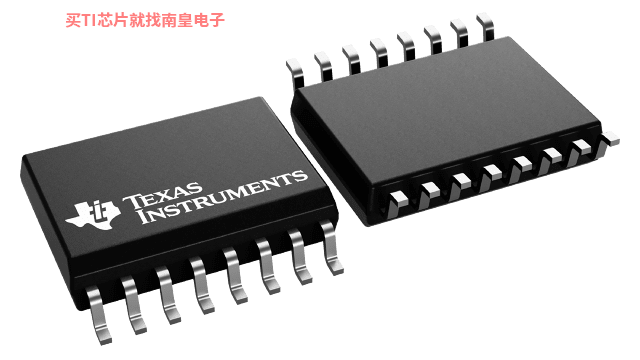

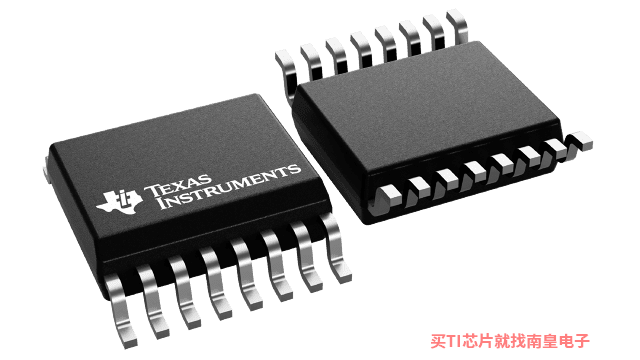

ISO7741-Q1的完整型号有：ISO7741FQDBQQ1、ISO7741FQDBQRQ1、ISO7741FQDWQ1、ISO7741FQDWRQ1、ISO7741FQDWWQ1、ISO7741FQDWWRQ1、ISO7741QDBQQ1、ISO7741QDBQRQ1、ISO7741QDWQ1、ISO7741QDWRQ1、ISO7741QDWWQ1、ISO7741QDWWRQ1，以下是这些产品的关键参数及官网采购报价：

ISO7741FQDBQQ1，工作温度：-40 to 125，封装：SSOP (DBQ)-16，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741FQDBQQ1的批量USD价格：1.413（1000+）

ISO7741FQDBQRQ1，工作温度：-40 to 125，封装：SSOP (DBQ)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741FQDBQRQ1的批量USD价格：1.187（1000+）

ISO7741FQDWQ1，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741FQDWQ1的批量USD价格：1.605（1000+）

ISO7741FQDWRQ1，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741FQDWRQ1的批量USD价格：1.379（1000+）

ISO7741FQDWWQ1，工作温度：-40 to 125，封装：SOIC (DWW)-16，包装数量MPQ：45个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741FQDWWQ1的批量USD价格：2.204（1000+）

ISO7741FQDWWRQ1，工作温度：-40 to 125，封装：SOIC (DWW)-16，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741FQDWWRQ1的批量USD价格：1.978（1000+）

ISO7741QDBQQ1，工作温度：-40 to 125，封装：SSOP (DBQ)-16，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741QDBQQ1的批量USD价格：1.413（1000+）

ISO7741QDBQRQ1，工作温度：-40 to 125，封装：SSOP (DBQ)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741QDBQRQ1的批量USD价格：1.187（1000+）

ISO7741QDWQ1，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741QDWQ1的批量USD价格：1.605（1000+）

ISO7741QDWRQ1，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741QDWRQ1的批量USD价格：1.379（1000+）

ISO7741QDWWQ1，工作温度：-40 to 125，封装：SOIC (DWW)-16，包装数量MPQ：45个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741QDWWQ1的批量USD价格：2.204（1000+）

ISO7741QDWWRQ1，工作温度：-40 to 125，封装：SOIC (DWW)-16，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7741QDWWRQ1的批量USD价格：1.978（1000+）

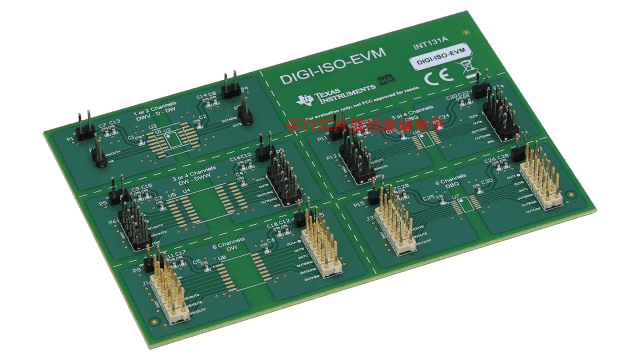

DIGI-ISO-EVM — Universal digital isolator evaluation module

DIGI-ISO-EVM 是一个评估模块，用于评估 TI 采用以下五种不同封装的任何单通道、双通道、三通道、四通道或六通道数字隔离器器件：8 引脚 NB SOIC (D)、8 引脚 WB SOIC (DWV)、16 引脚 WB SOIC (DW)、16 引脚 Ultra WB SOIC (DWW) 和 16 引脚 QSOP (DBQ) 封装。此 EVM 具有足够的 Berg 引脚选项，支持使用超少的外部元件来评估相应器件。

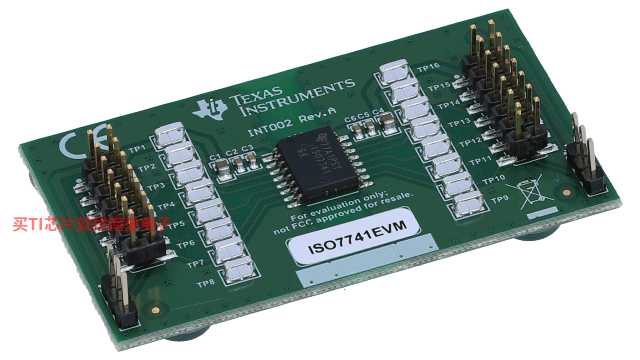

ISO7741EVM — EMC 性能优异的 ISO7741 高速四通道数字隔离器评估模块

ISO7741EVM 是一款用于评估采用宽体 SOIC 封装（封装代码 - DW）的高性能增强型四通道数字隔离器 ISO7741 的评估模块。此 EVM 具有足够的测试点和跳线选项，支持使用最少的外部组件来评估相应器件。

ISO7741 IBIS Model (Rev. A)
