ISO776x-Q1 器件是高性能六通道数字隔离器，可提供符合 UL 1577 的 5000V_RMS（DW 封装）和 3000V_RMS（DBQ 封装）隔离额定值。该系列器件还通过了 VDE、CSA、TUV 和 CQC 认证。

在隔离 CMOS 或 LVCMOS 数字 I/O 的同时，ISO776x-Q1 系列的器件还可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每个隔离通道都有一个由二氧化硅 (SiO₂) 绝缘栅分开的逻辑输入和逻辑输出缓冲器。ISO776x-Q1 系列的器件采用所有可能的引脚配置，因此所有六个通道都可以处于同一方向，或者一个、两个或三个通道处于反向，而其余通道处于正向。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。有关更多详细信息，请参阅 器件功能模式 部分。

该系列器件与隔离式电源结合使用，有助于防止数据总线（例如，CAN 和 LIN）或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。凭借创新型芯片设计和布局技术，ISO776x-Q1 系列器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。ISO776x-Q1 系列器件可采用 16 引脚 SOIC 和 SSOP 封装。

• 适用于汽车 应用
• 下列性能符合 AEC-Q100 标准：
  • 器件温度等级 1：-40℃ 至 125℃ 的环境温度范围
  • 器件 HBM ESD 分类等级 3A
  • 器件 CDM ESD 分类等级 C6
• 100Mbps 数据速率
• 稳健可靠的隔离栅：
  • 预计寿命超过 100 年
  • 高达 5000V 的 VRMS 隔离额定值
  • 高达 12.8kV 的浪涌能力
  • CMTI 典型值为 ±100kV/μs
• 宽电源范围：2.25V 至 5.5V
• 2.25V 至 5.5V 电平转换
• 默认输出高电平 (ISO776x) 和低电平 (ISO776xF) 选项
• 低功耗，1Mbps 时每通道的电流典型值为 1.4mA
• 低传播延迟：5V 时的典型值为 11ns
• 优异的电磁兼容性 (EMC)：
  • 系统级 ESD、EFT 和浪涌抗扰性
  • ±8kV IEC 61000-4-2 跨隔离栅接触放电保护
  • 低辐射
• 宽体 SOIC (DW-16) 和 SSOP (DBQ-16) 封装选项
• 安全相关认证：
  • 符合 DIN V VDE V 0884-11:2017-01 标准的增强型绝缘
  • UL 1577 组件认证计划
  • 获得 CSA 认证，符合 IEC 60950-1、IEC 62368-1 和 IEC 60601-1 标准的 CSA 认证措辞
  • 符合 GB4943.1-2011 的 CQC 认证
  • 符合 EN 60950-1 和 EN 61010-1 的 TUV 认证

• Integrated isolated power
• No
• Number of channels (#)
• 6
• Forward/reverse channels
• 4 forward / 2 reverse
• Isolation rating (Vrms)
• 5000, 3000
• Data rate (Max) (Mbps)
• 100
• Rating
• Automotive
• Surge voltage capability (Vpk)
• 12800, 6400
• Current consumption per channel (DC) (Typ) (mA)
• 0.77
• Current consumption per channel (1 Mbps) (Typ) (mA)
• 1.38
• Operating temperature range (C)
• -40 to 125
• TI functional safety category
• Functional Safety-Capable
• Default output
• High, Low
• Supply voltage (Max) (V)
• 5.5
• Supply voltage (Min) (V)
• 2.25
• Propagation delay (Typ) (ns)
• 10.7

ISO7762-Q1的完整型号有：ISO7762FQDBQQ1、ISO7762FQDBQRQ1、ISO7762FQDWQ1、ISO7762FQDWRQ1、ISO7762QDBQQ1、ISO7762QDBQRQ1、ISO7762QDWQ1、ISO7762QDWRQ1，以下是这些产品的关键参数及官网采购报价：

ISO7762FQDBQQ1，工作温度：-40 to 125，封装：SSOP (DBQ)-16，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7762FQDBQQ1的批量USD价格：1.85（1000+）

ISO7762FQDBQRQ1，工作温度：-40 to 125，封装：SSOP (DBQ)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7762FQDBQRQ1的批量USD价格：1.554（1000+）

ISO7762FQDWQ1，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7762FQDWQ1的批量USD价格：2.146（1000+）

ISO7762FQDWRQ1，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7762FQDWRQ1的批量USD价格：1.85（1000+）

ISO7762QDBQQ1，工作温度：-40 to 125，封装：SSOP (DBQ)-16，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7762QDBQQ1的批量USD价格：1.85（1000+）

ISO7762QDBQRQ1，工作温度：-40 to 125，封装：SSOP (DBQ)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7762QDBQRQ1的批量USD价格：1.554（1000+）

ISO7762QDWQ1，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7762QDWQ1的批量USD价格：2.146（1000+）

ISO7762QDWRQ1，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网ISO7762QDWRQ1的批量USD价格：1.85（1000+）

DIGI-ISO-EVM — Universal digital isolator evaluation module

DIGI-ISO-EVM 是一个评估模块，用于评估 TI 采用以下五种不同封装的任何单通道、双通道、三通道、四通道或六通道数字隔离器器件：8 引脚 NB SOIC (D)、8 引脚 WB SOIC (DWV)、16 引脚 WB SOIC (DW)、16 引脚 Ultra WB SOIC (DWW) 和 16 引脚 QSOP (DBQ) 封装。此 EVM 具有足够的 Berg 引脚选项，支持使用超少的外部元件来评估相应器件。

ISO7762DBQEVM — EMC 性能优异的 ISO7762DBQ 高速六通道数字隔离器评估模块

ISO7762DBQEVM 是一款用于评估采用 16 引脚 SSOP 封装（封装代码 - DBQ）的高性能增强型六通道数字隔离器 ISO7762 的评估模块。此 EVM 具有足够的测试点和跳线选项，支持使用最少的外部组件来评估相应器件。

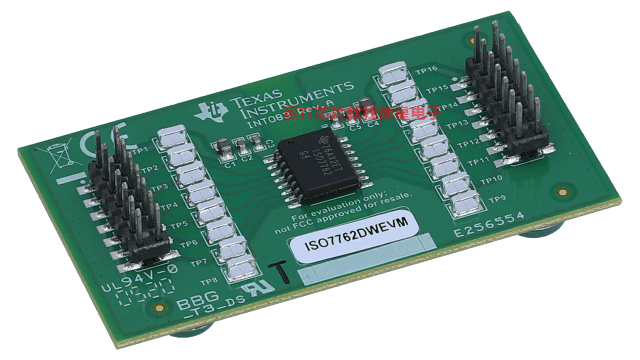

ISO7762DWEVM — 具有优异 EMC 性能的 ISO7762DW 高速六通道数字隔离器评估模块

ISO7762DWEVM 是一款用于评估采用 16 引脚宽体 SOIC 封装（封装代码 - DW）的高性能增强型六通道数字隔离器 ISO7762 的评估模块。此 EVM 具有足够的测试点和跳线选项，支持使用最少的外部组件来评估相应器件。

ISO7762 IBIS Model (Rev. A)

此参考设计是一款具有高级保护功能、驱动 IGBT 模块的 IGBT 或 SiC 隔离式栅极驱动器功率级。该设计包含牵引逆变器的单相功率级，可提供高级安全功能。IGBT 模块具有用于温度监测的集成式热敏二极管和用于过流保护的感应 FET，可快速提供精确保护。它包含偏置电源及其输出电压监控、冗余电路上的隔离式直流总线感应、高低侧驱动器温度感应、PWM 栅极信号监控和故障信号注入诊断。该电源可接受 4.5V 至 65V 直流的宽输入范围，可提供高达 180mA 的输出电流。该隔离式栅极驱动器具有高达 ±10A 的驱动强度，还包含一个用于温度和电压感应的模拟至 PWM 转换器。
