- 制造厂商：TI
- 产品类别：传感器
- 技术类目：专用传感器 - 电感式传感器 AFE
- 功能描述：用于高速应用的单通道、1.8V、24 位电感、16 位谐振器电阻、电感数字转换器
- 点击这里打开及下载LDC1101的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
LDC1101 是一款 1.8V 至 3.3V、高分辨率电感数字转换器，可对位置、旋转或运动进行短距离、高速、无触点感测，即使存在污垢或灰尘也能够实现可靠、精确的测量，非常适合户外或严苛环境。
LDC1101 特有双感应测量内核，可在执行 > 150ksps 的 16 位 RP 和 L 测量的同时，进行分辨率高达 24 位的高分辨率 L 测量，采样速率可高达 180ksps 以上。 LDC1101 包含阈值比较功能，该功能可在器件运行时动态更新。
电感感测技术可实现对线性/角位置、位移、运动、压缩、振动、金属成分以及市面上包括汽车、消费类、计算机、工业、医疗和通信应用在内的很多其他应用的高精度测量。 电感感测技术能够以低于其他竞争对手解决方案的成本提供更为出色的性能和可靠性。
LDC1101 在小型 3mm × 3mm 10 引脚 VSON 封装内即可提供这些电感感测技术优势。 微控制器可使用 4 引脚 SPI轻松配置 LDC1101。
- 宽工作电压范围：1.8V 至 3.3V
- 传感器频率范围：500kHz 至 10MHz
- RP 分辨率：16 位
- L 分辨率：16/24 位
- 180kSPS 转换速率
- 阈值检测功能
- RP 测量的器件间偏差为 1%
- 电源电流：
- 关断模式下为 1.4μA
- 休眠模式下为 135μA
- 激活模式下为 1.9mA（未连接传感器）
- 距离分辨率可达亚微米级
- 支持远程放置传感器，以便将 LDC 与恶劣环境隔离
- 可防水、油、污垢、灰尘等环境干扰
- 外部组件数极少
- 无磁体操作
- 工作温度范围：-40°C 至 125℃
- 高速轮齿计数
- 高速事件计数
- 电机转速感测
- 家用电器、汽车和消费类应用中的旋钮和拨盘
- 家用电器、汽车和消费类应用中的人机界面 (HMI)
- 按钮和键盘
- 电机控制
- 金属探测
All trademarks are the property of their respective owners.
- Applications
- Metal proximity detection
- Number of input channels
- 1
- Vs (Max) (V)
- 3.46
- Vs (Min) (V)
- 1.71
- Operating temperature range (C)
- -40 to 125
- Rating
- Catalog
LDC1101的完整型号有：LDC1101DRCR、LDC1101DRCT，以下是这些产品的关键参数及官网采购报价：
LDC1101DRCR，工作温度：-40 to 125，封装：VSON (DRC)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网LDC1101DRCR的批量USD价格：1.595（1000+）
LDC1101DRCT，工作温度：-40 to 125，封装：VSON (DRC)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网LDC1101DRCT的批量USD价格：1.914（1000+）

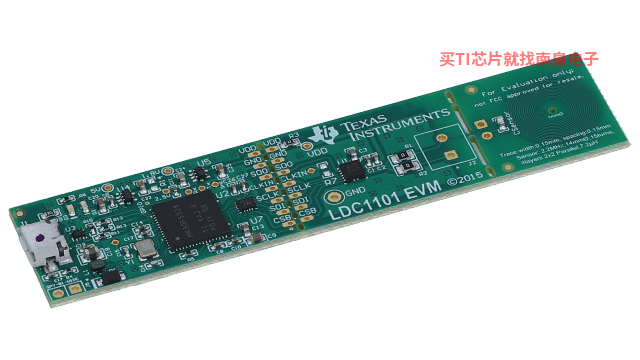

LDC1101EVM — LDC1101 1.8V 高分辨率电感数字转换器评估模块
LDC1101EVM（评估模块）演示了如何使用感应传感技术来感测和测量导电目标对象的存在、位置或成分。该评估板包括连接到 LDC1101 的 PCB 传感器线圈的示例。MSP430 微控制器用于将 LDC 连接到主机。此模块旨在为用户提供最大的系统原型设计灵活性。此模块在两个位置有穿孔：一个是 PCB 传感器线圈（LC 振荡电路）与 LDC1101 IC 之间，另一个是 LDC1101 IC 与 MSP430 接口之间。第一个穿孔允许用户从模块上折断 PCB 线圈，并对定制的传感器线圈进行实验。第二个穿孔允许用户将 LDC1101+ (...)
Sensing Solutions EVM GUI Tool v1.10.0 (Rev. F)
TIDA-00563 提供高度集成的模拟前端 (AFE) 电感数字转换器 (LDC)，该转换器针对工业接近传感器中的使用进行了优化，适用于非接触式和稳健应用，例如存在检测和事件计数。电感式传感技术即使在有尘土、油污或潮气的环境中也可实现可靠而准确的传感，因此非常适合用于恶劣或脏污的环境。该参考设计使用 1.8V 至 3.3V 高分辨率、高速电感数字转换器，提供可编程决策阈值设置和宽传感器频率范围。该设计考虑周到，可帮助您先人一步将我们的 LDC、超低功耗 MCU (...)TIDA-00460 — 感应线性位置感测 Booster Pack 参考设计
距离测量的典型实现均采用昂贵的稀土磁体。为降低总体系统成本，此参考设计实现了来自 TI 的业界首款电感数字转换器来完成线性位置感应而无须使用任何昂贵的稀土磁体。线性位置感应功能可确定沿产生磁场的电感传感器两侧进行移动的某一目标的所在位置。电感数字转换器 (LDC)（如 LDC1000 或 LDC1101）可对靠近某一导电目标（例如，一块金属）的电感器的电感变化进行感应。LDC 通过测量该电感偏移，即可提供位于传感器线圈上方的某一导电目标的相关位置信息。由于传感器的磁场而在目标内产生的涡流会导致电感偏移。此类涡流会产生抵消传感器磁场的次生磁场，从而使观测到的电感出现偏移。
