LM117QML-SP_TI 耐辐射 QMLV、4.2V 至 40V 输入、1.5A 可调输出线性稳压器

LM117QML-SP的基本参数

制造厂商：TI
产品类别：电源管理
技术类目：线性和低压降 (LDO) 稳压器
功能描述：耐辐射 QMLV、4.2V 至 40V 输入、1.5A 可调输出线性稳压器
点击这里打开及下载LM117QML-SP的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

LM117QML-SP的产品详情：

The LM117QML-SP 3-terminal positive voltage linear regulator is capable of supplying either 0.5 A or 1.5 A over a 1.2-V to 37-V output range. It is simple to use and requires only two external resistors to set the output voltage.

The regulator is "floating" and sees only the input-to-output differential voltage, thus enabling supplies of several hundred volts to be regulated as long as the maximum input-to-output differential is not exceeded.

The flight-proven LM117QML-SP offers full overload protection such as current limit, thermal overload protection, and safe area protection. It is exceptionally versatile and can also be used as an adjustable switching regulator, a programmable output regulator, a precision current regulator, and more.

For high voltage applications, the LM117HVQML-SP is a pin-to-pin drop-in replacement suitable for up to 60V. For the negative complement of the LM117QML-SP, see the LM137QML-SP.

LM117QML-SP的优势和特性：

Radiation hardness assured (RHA) up to a total ionizing dose (TID) of 100 krad(Si)
- High dose rate (HDR) option at 50-300 rad(Si)/s
- Low dose rate (LDR) option at 10 mrad(Si)/s
Specified 0.5-A or 1.5-A output current options
Adjustable output down to 1.2 V
Current limit constant with temperature
Output is short-circuit protected

LM117QML-SP的参数（英文）：

Output options
Adjustable Output
Iout (Max) (A)
1.5
Vin (Max) (V)
40
Vin (Min) (V)
4.2
Vout (Max) (V)
37
Vout (Min) (V)
1.25
Fixed output options (V)
0
Noise (uVrms)
75
Iq (Typ) (mA)
5
Thermal resistance θJA (°C/W)
39
Rating
Space
Load capacitance (Min) (μF)
0
Regulated outputs (#)
1
Features
—
Accuracy (%)
4
PSRR @ 100 KHz (dB)
40
Dropout voltage (Vdo) (Typ) (mV)
1200
Operating temperature range (C)
-55 to 125, 25 to 25
Radiation, SEL (MeV.cm2/mg)
Bipolar
Radiation, TID (Typ) (krad)
100

LM117QML-SP具体的完整产品型号参数及价格（美元）：

LM117QML-SP的完整型号有：5962R9951703VXA、5962R9951704VYA、5962R9951705VXA、5962R9951706VZA、5962R9951707VZA、LM117GWRLQMLV、LM117GWRQMLV、LM117H MDE、LM117H MDR、LM117HRLQMLV、LM117HRQMLV、LM117K/EM、LM117KRQMLV、LM117NDT/EM，以下是这些产品的关键参数及官网采购报价：

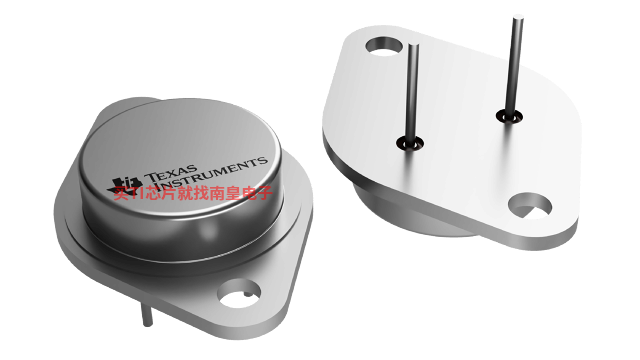

5962R9951703VXA，工作温度：-55 to 125，封装：TO (NDT)-3，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网5962R9951703VXA的批量USD价格：398.3（1000+）

5962R9951704VYA，工作温度：-55 to 125，封装：TO (K)-2，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网5962R9951704VYA的批量USD价格：481.279（1000+）

5962R9951705VXA，工作温度：-55 to 125，封装：TO (NDT)-3，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网5962R9951705VXA的批量USD价格：448.087（1000+）

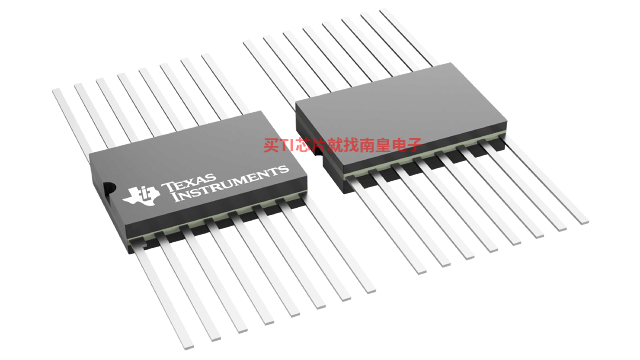

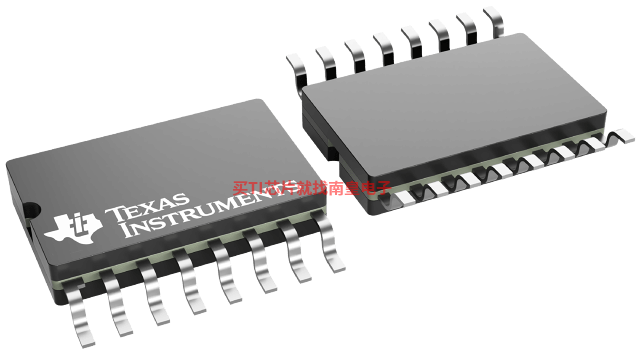

5962R9951706VZA，工作温度：-55 to 125，封装：CFP (NAC)-16，包装数量MPQ：42个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网5962R9951706VZA的批量USD价格：331.917（1000+）

5962R9951707VZA，工作温度：-55 to 125，封装：CFP (NAC)-16，包装数量MPQ：42个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网5962R9951707VZA的批量USD价格：381.704（1000+）

LM117GWRLQMLV，工作温度：-55 to 125，封装：CFP (NAC)-16，包装数量MPQ：42个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM117GWRLQMLV的批量USD价格：381.704（1000+）

LM117GWRQMLV，工作温度：-55 to 125，封装：CFP (NAC)-16，包装数量MPQ：42个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM117GWRQMLV的批量USD价格：331.917（1000+）

LM117H MDE，工作温度：-55 to 125，封装： (Y)-0，包装数量MPQ：42个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：Call TI，TI官网LM117H MDE的批量USD价格：381.704（1000+）

LM117H MDR，工作温度：-55 to 125，封装： (Y)-0，包装数量MPQ：42个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：Call TI，TI官网LM117H MDR的批量USD价格：331.917（1000+）

LM117HRLQMLV，工作温度：-55 to 125，封装：TO (NDT)-3，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：Call TI，TI官网LM117HRLQMLV的批量USD价格：448.087（1000+）

LM117HRQMLV，工作温度：-55 to 125，封装：TO (NDT)-3，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：Call TI，TI官网LM117HRQMLV的批量USD价格：398.3（1000+）

LM117K/EM，工作温度：25 to 25，封装：TO (K)-2，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网LM117K/EM的批量USD价格：307.487（1000+）

LM117KRQMLV，工作温度：-55 to 125，封装：TO (K)-2，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：Call TI，TI官网LM117KRQMLV的批量USD价格：481.279（1000+）

LM117NDT/EM，工作温度：25 to 25，封装：TO (NDT)-3，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网LM117NDT/EM的批量USD价格：196.959（1000+）

LM117QML-SP的评估套件：

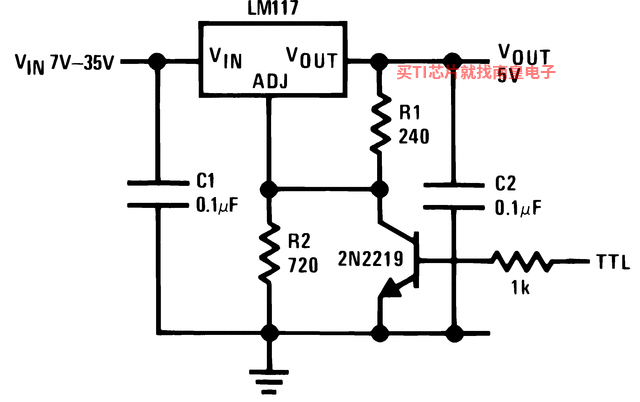

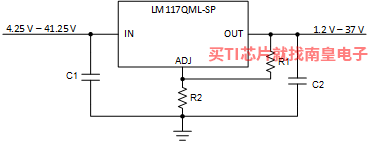

LM117QML-SP的电路图解：
