The LM118 is a precision high speed operational amplifier designed for applications requiring wide bandwidth and high slew rate. It features a factor of ten increase in speed over general purpose devices without sacrificing DC performance.

The LM118 has internal unity gain frequency compensation. This considerably simplifies its application since no external components are necessary for operation. However, unlike most internally compensated amplifiers, external frequency compensation may be added for optimum performance. For inverting applications, feed forward compensation will boost the slew rate to over 150V/μs and almost double the bandwidth. Overcompensation can be used with the amplifier for greater stability when maximum bandwidth is not needed. Further, a single capacitor can be added to reduce the 0.1% settling time to under 1 μs.

The high speed and fast settling time of this op amp makes it useful in A/D converters, oscillators, active filters, sample and hold circuits, or general purpose amplifiers. This device is easy to apply and offers an order of magnitude better AC performance than industry standards such as the LM709.

• 15 MHz Small Signal Bandwidth
• Ensured 50V/μs Slew Rate
• Maximum Bias Current of 250 nA
• Operates from Supplies of ±5V to ±20V
• Internal Frequency Compensation
• Input and Output Overload Protected
• Pin Compatible with General Purpose Op Amps

All trademarks are the property of their respective owners.

• Number of channels (#)
• 1
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 40
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 10
• Rail-to-rail
• No
• GBW (Typ) (MHz)
• 15
• Slew rate (Typ) (V/us)
• 70
• Vos (offset voltage @ 25 C) (Max) (mV)
• 4
• Iq per channel (Typ) (mA)
• 5
• Vn at 1 kHz (Typ) (nV/rtHz)
• 15
• Rating
• Military
• Operating temperature range (C)
• -55 to 125
• Offset drift (Typ) (uV/C)
• 3
• Features
• —
• Input bias current (Max) (pA)
• 250000
• CMRR (Typ) (dB)
• 100
• Output current (Typ) (mA)
• 21
• Architecture
• Bipolar

LM118QML的完整型号有：LM118 MD8、LM118H/883、LM118J-8/883，以下是这些产品的关键参数及官网采购报价：

LM118 MD8，工作温度：-55 to 125，封装： (Y)-0，包装数量MPQ：182个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：Call TI，TI官网LM118 MD8的批量USD价格：8.383（1000+）

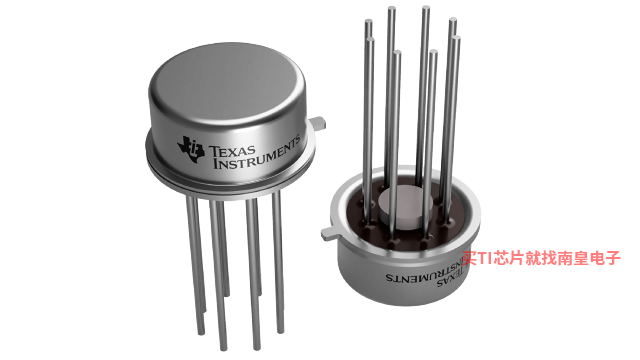

LM118H/883，工作温度：-55 to 125，封装：TO-99 (LMC)-8，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网LM118H/883的批量USD价格：20.112（1000+）

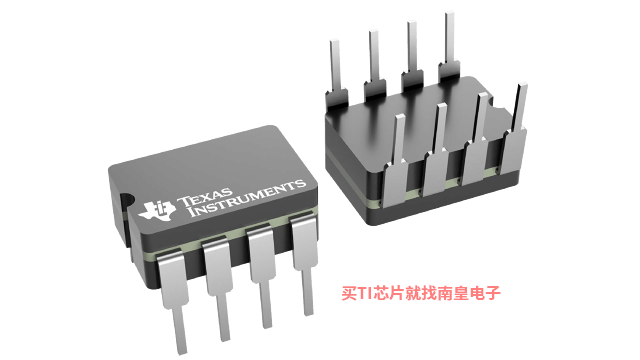

LM118J-8/883，工作温度：-55 to 125，封装：CDIP (NAB)-8，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM118J-8/883的批量USD价格：18.47（1000+）
