- 制造厂商：TI
- 产品类别：电源管理
- 技术类目：电压基准 - 并联电压基准
- 功能描述：微功耗电压基准二极管
- 点击这里打开及下载LM185-1.2QML的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
The LM185-1.2 is a micropower 2-terminal band-gap voltage regulator diodes. Operating over a 10µA to 20mA current range, it features exceptionally low dynamic impedance and good temperature stability. On-chip trimming is used to provide tight voltage tolerance. Since the LM185-1.2 band-gap reference uses only transistors and resistors, low noise and good long term stability result.
Careful design of the LM185-1.2 has made the device exceptionally tolerant of capacitive loading, making it easy to use in almost any reference application. The wide dynamic operating range allows its use with widely varying supplies with excellent regulation.
The extremely low power drain of the LM185-1.2 makes it useful for micropower circuitry. This voltage reference can be used to make portable meters, regulators or general purpose analog circuitry with battery life approaching shelf life.
Further, the wide operating current allows it to replace older references with a tighter tolerance part.
- Operating Current of 10μA to 20mA
- 1Ω Maximum Dynamic Impedance (Typical)
- Low Temperature Coefficient
- Radiation Qualified Option
- 100 krad
- Low Dose Rate Tested at 10 mrad/s
All trademarks are the property of their respective owners.
- VO (V)
- 1.2
- Reference voltage
- Fixed
- Initial accuracy (Max) (%)
- 1
- VO adj (Min) (V)
- 1.2
- VO adj (Max) (V)
- 1.2
- Iz for regulation (Min) (uA)
- 10
- Rating
- Military
- Temp coeff (Max) (ppm/ degree C)
- 150
- Operating temperature range (C)
- -55 to 125
- Iout/Iz (Max) (mA)
- 20
LM185-1.2QML的完整型号有：5962-8759401XA、5962-8759401YA、5962-8759405XA、LM185BYH1.2-SMD、LM185H-1.2-SMD、LM185H-1.2/883、LM185WG-1.2/883，以下是这些产品的关键参数及官网采购报价：

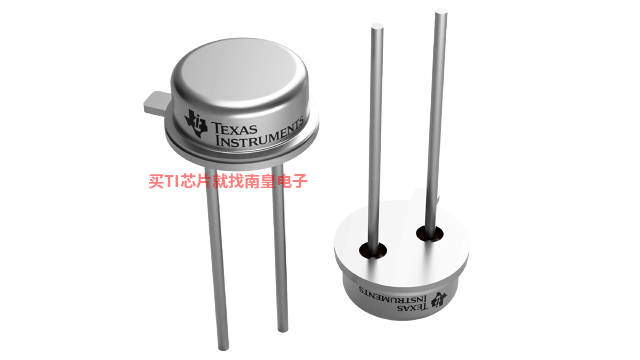

5962-8759401XA，工作温度：-55 to 125，封装：TO (NDU)-2，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网5962-8759401XA的批量USD价格：34.33（1000+）

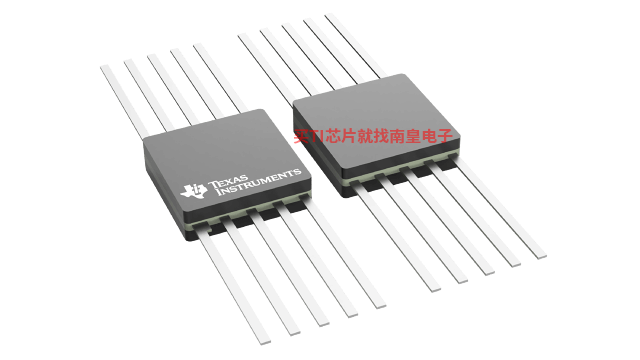

5962-8759401YA，工作温度：-55 to 125，封装：CFP (NAC)-10，包装数量MPQ：54个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网5962-8759401YA的批量USD价格：69.112（1000+）
5962-8759405XA，工作温度：-55 to 125，封装：TO (NDU)-2，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网5962-8759405XA的批量USD价格：37.386（1000+）
LM185BYH1.2-SMD，工作温度：-55 to 125，封装：TO (NDU)-2，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网LM185BYH1.2-SMD的批量USD价格：37.386（1000+）
LM185H-1.2-SMD，工作温度：-55 to 125，封装：TO (NDU)-2，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网LM185H-1.2-SMD的批量USD价格：34.33（1000+）
LM185H-1.2/883，工作温度：-55 to 125，封装：TO (NDU)-2，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网LM185H-1.2/883的批量USD价格：35.16（1000+）
LM185WG-1.2/883，工作温度：-55 to 125，封装：CFP (NAC)-10，包装数量MPQ：54个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM185WG-1.2/883的批量USD价格：69.112（1000+）
PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice
PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。
在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
SHUNT_VOLTAGE_REFERENCE_RESISTOR_CALCULATOR — 分流参考电压外部电阻快速入门计算器
这一外部电阻快速入门计算器工具让用户可以根据电压基准、电源和负载电流限值轻松计算有效的外部电阻值。使用这些输入，用户可以马上查看计算结果并通过以颜色标记的指示了解计算出的输出是否有效。
