- 制造厂商：TI
- 产品类别：电源管理
- 技术类目：直流/直流开关稳压器 - 降压稳压器
- 功能描述：SIMPLE SWITCHER 电源转换器 150 kHz 0.5A 降压电压稳压器
- 点击这里打开及下载LM2594HV的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
The LM2594xx series of regulators are monolithic integrated circuits that provide all the active functions for a step-down (buck) switching regulator, capable of driving a 0.5-A load with excellent line and load regulation. These devices are available in fixed output voltages of 3.3 V, 5 V, 12 V, and an adjustable output version, and are packaged in a 8-pin PDIP and a 8-pin surface-mount SOIC package.
Requiring a minimum number of external components, these regulators are simple to use and feature internal frequency compensation, a fixed-frequency oscillator, and improved line and load regulation specifications.
The new product, LMR36506, offers reduced BOM cost, higher efficiency, and smaller solution size with many other features. See the Device Comparison Table to compare specs. Start WEBENCH Design with LMR36506.
A standard series of inductors (both through-hole and surface-mount types) are available from several different manufacturers optimized for use with the LM2594xx series. This feature greatly simplifies the design of switch-mode power supplies.
Other features include an ensured ±4% tolerance on output voltage under all conditions of input voltage and output load conditions, and ±15% on the oscillator frequency. External shutdown is included, featuring typically 85-µA standby current. Self-protection features include a two stage frequency reducing current limit for the output switch and an overtemperature shutdown for complete protection under fault conditions.
The LM2594HV is for applications requiring an input voltage up to 60 V.
- New product available: LMR36506 3-V to 65-V 0.6-A ultra-small synchronous buck converter
- 3.3-V, 5-V, 12-V, and adjustable output versions
- Adjustable version output voltage range: 1.2 V to 37 V (57-V for the HV version), ±4% maximum over line and load conditions

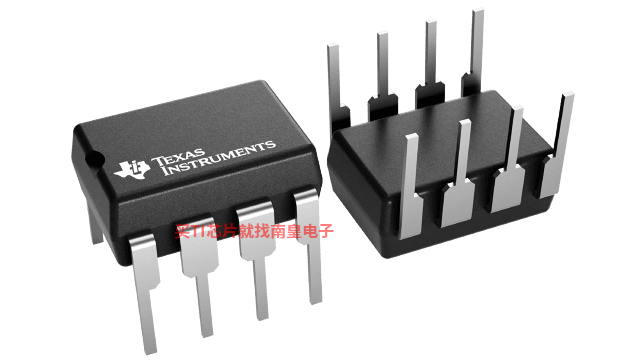

- Available in 8-pin surface-mount SOIC and 8-pin PDIP packages
- Ensured 0.5-A output current
- Input voltage range up to 60 V
- Requires only four external components
- 150-kHz Fixed-frequency internal oscillator
- TTL shutdown capability
- Low power standby mode, IQ typically 85μA
- High efficiency
- Uses readily-available standard inductors
- Thermal shutdown and current-limit protection
- Start WEBENCH design with LM2594HV
- Vin (Min) (V)
- 4.5
- Vin (Max) (V)
- 60
- Vout (Min) (V)
- 3.3
- Vout (Max) (V)
- 37
- Iout (Max) (A)
- 0.5
- Iq (Typ) (uA)
- 5000
- Switching frequency (Min) (kHz)
- 110
- Switching frequency (Max) (kHz)
- 173
- Features
- Enable, Over Current Protection
- Rating
- Catalog
- Regulated outputs (#)
- 1
- Control mode
- Voltage Mode
- Duty cycle (Max) (%)
- 100
LM2594HV的完整型号有：LM2594HVM-12/NOPB、LM2594HVM-3.3/NOPB、LM2594HVM-5.0/NOPB、LM2594HVM-ADJ/NOPB、LM2594HVMX-12/NOPB、LM2594HVMX-3.3/NOPB、LM2594HVMX-5.0/NOPB、LM2594HVMX-ADJ/NOPB、LM2594HVN-12/NOPB、LM2594HVN-3.3/NOPB、LM2594HVN-5.0/NOPB、LM2594HVN-ADJ/NOPB、LM2594HVM-5.0、LM2594HVM-ADJ，以下是这些产品的关键参数及官网采购报价：
LM2594HVM-12/NOPB，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2594HVM-12/NOPB的批量USD价格：2.332（1000+）
LM2594HVM-3.3/NOPB，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2594HVM-3.3/NOPB的批量USD价格：2.332（1000+）
LM2594HVM-5.0/NOPB，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2594HVM-5.0/NOPB的批量USD价格：2.332（1000+）
LM2594HVM-ADJ/NOPB，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2594HVM-ADJ/NOPB的批量USD价格：2.332（1000+）
LM2594HVMX-12/NOPB，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2594HVMX-12/NOPB的批量USD价格：1.943（1000+）
LM2594HVMX-3.3/NOPB，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2594HVMX-3.3/NOPB的批量USD价格：1.943（1000+）
LM2594HVMX-5.0/NOPB，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2594HVMX-5.0/NOPB的批量USD价格：1.943（1000+）
LM2594HVMX-ADJ/NOPB，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2594HVMX-ADJ/NOPB的批量USD价格：1.943（1000+）
LM2594HVN-12/NOPB，工作温度：-40 to 125，封装：PDIP (P)-8，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM2594HVN-12/NOPB的批量USD价格：2.234（1000+）
LM2594HVN-3.3/NOPB，工作温度：-40 to 125，封装：PDIP (P)-8，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM2594HVN-3.3/NOPB的批量USD价格：2.234（1000+）
LM2594HVN-5.0/NOPB，工作温度：-40 to 125，封装：PDIP (P)-8，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM2594HVN-5.0/NOPB的批量USD价格：2.234（1000+）
LM2594HVN-ADJ/NOPB，工作温度：-40 to 125，封装：PDIP (P)-8，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM2594HVN-ADJ/NOPB的批量USD价格：2.234（1000+）
LM2594HVM-5.0，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-235C-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM2594HVM-5.0的批量USD价格：3.206（1000+）
LM2594HVM-ADJ，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-235C-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM2594HVM-ADJ的批量USD价格：3.206（1000+）
LM2594HV-ADJ PSpice Transient Model (Rev. A)
PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。
在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
