LM2734 稳压器是一款采用 6 引脚薄型 SOT 封装的高效 PWM 降压直流/直流转换器。该器件可提供所有有效功能，从而通过尽可能小的 PCB 面积提供具有快速瞬变响应和精确调节功能的本地直流/直流转换。

LM2734 稳压器采用最少的外部组件以及通过 WEBENCH 提供的在线设计支持，非常简单易用。该器件能够通过采用最先进的 0.5µm BiCMOS 技术的内部 300mΩ NMOS 开关来驱动 1A 负载，从而实现最佳的功率密度。世界级的控制电路可实现低至 13ns 的导通时间，从而在整个 3V 至 20V 输入工作范围内支持极高频转换，最低输出电压为 0.8V。开关频率在内部设置为 550kHz (LM2734Y) 或 1.6MHz (LM2734X)，从而允许使用极小的表面贴装电感器和片式电容器。尽管工作频率很高，但仍可以轻松实现高达 90% 的效率。具备外部关断功能，因此具有 30nA 的超低待机电流。

LM2734 稳压器使用电流模式控制和内部补偿在各种运行条件下提供高性能调节。其他 功能 包括用于减小浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

• 薄型 SOT-6 封装
• 3V 至 20V 输入电压范围
• 0.8V 至 18V 输出电压范围
• 1A 输出电流
• 550kHz (LM2734Y) 和 1.6MHz (LM2734X) 开关频率
• 300m? NMOS 开关
• 30nA 关断电流
• 0.8V 2% 内部电压基准
• 内部软启动
• 电流模式，PWM 运行
• 热关断
• 使用 LM2734 并借助 WEBENCH? 电源设计器创建定制设计

• Vin (Min) (V)
• 3
• Vin (Max) (V)
• 20
• Vout (Min) (V)
• 0.8
• Vout (Max) (V)
• 18
• Iout (Max) (A)
• 1
• Iq (Typ) (uA)
• 2100
• Switching frequency (Min) (kHz)
• 400
• Switching frequency (Max) (kHz)
• 1900
• Features
• Enable, Light Load Efficiency, Pre-Bias Start-Up
• Rating
• Catalog
• Regulated outputs (#)
• 1
• Control mode
• Current Mode
• Duty cycle (Max) (%)
• 96

LM2734的完整型号有：LM2734XMK/NOPB、LM2734XMKX/NOPB、LM2734YMK/NOPB、LM2734YMKX/NOPB、LM2734YMK，以下是这些产品的关键参数及官网采购报价：

LM2734XMK/NOPB，工作温度：-40 to 125，封装：SOT-23-THIN (DDC)-6，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2734XMK/NOPB的批量USD价格：1.556（1000+）

LM2734XMKX/NOPB，工作温度：-40 to 125，封装：SOT-23-THIN (DDC)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2734XMKX/NOPB的批量USD价格：1.297（1000+）

LM2734YMK/NOPB，工作温度：-40 to 125，封装：SOT-23-THIN (DDC)-6，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2734YMK/NOPB的批量USD价格：1.556（1000+）

LM2734YMKX/NOPB，工作温度：-40 to 125，封装：SOT-23-THIN (DDC)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM2734YMKX/NOPB的批量USD价格：1.297（1000+）

LM2734YMK，工作温度：-40 to 125，封装：SOT-23-THIN (DDC)-6，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM2734YMK的批量USD价格：2.075（1000+）

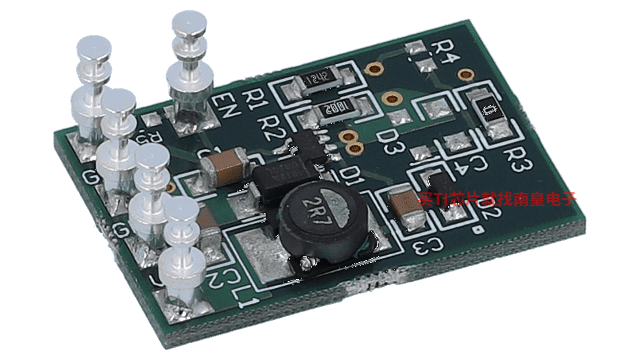

LM2734X-EVAL — 超薄 SOT23 1A 负载降压 DC-DC 稳压器评估模块

LM2734 Thin SOT-23 1A Load Step-Down DC-DC Regulator

LM2734Y PSpice Average Model (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
