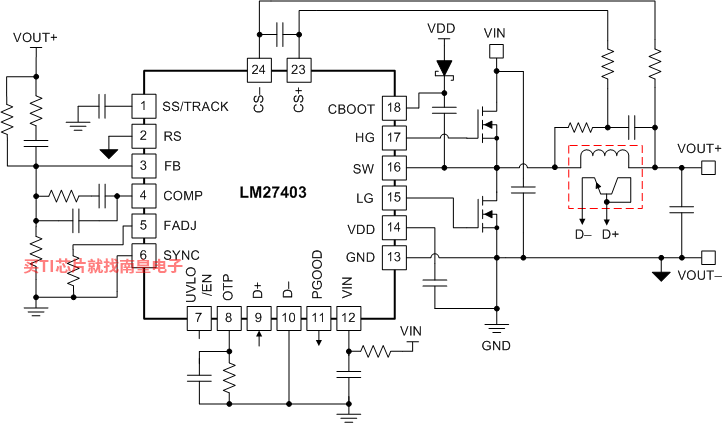

LM27403 是一款特性丰富、易于使用、同步降压控制器，此控制器提供出色的集成等级和性能以实现高功率密度、负载点 (POL) 直流-直流稳压器解决方案内的出色效率。200kHz 和 1.2MHz 之间的电阻器可编程开关频率，以及具有自适应死区时间的集成高电流 MOSFET 栅极驱动器提供优化解决方案尺寸的灵活性，并且大大提升了转换效率。

可通过一个 0.6V，1% 精确电压基准连同一个 30ns 高侧 MOSFET 最小可控接通时间来获得高精度和低输出电压。LM27403 使用无损耗电感直流电阻 (DCR) 电流感应和物美价廉的 2N3904 BJT 远程感测电感温度，提供高精度热补偿过流保护 (OCP)。

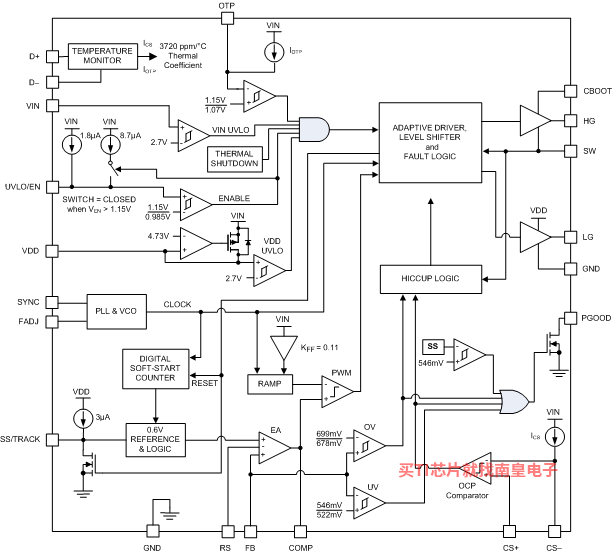

LM27403 内置一个传统电压模式控制回路，其中包含高增益带宽误差放大器和 PWM 输入电压前馈电路，可简化补偿设计并在整个线路电压和负载电流范围内提供出色的瞬态响应。强制 PWM (FPWM) 操作可消除频率变化，最大限度降低敏感 应用中的电磁干扰 (EMI)。开漏电源正常电路提供电源轨排序和故障报告。其他 特性 包括支持自动恢复的可编程系统级热关断、输出电压远程感测、可配置软启动、单调启动至预偏置负载、集成偏置电源低压降 (LDO) 稳压器、外部电源跟踪、通过自定义迟滞精确使能可编程线路欠压锁定 (UVLO) 以及适用于拍频敏感型应用和多稳压器 应用的同步功能。LM27403 采用间距为 0.5mm 的 4mm x 4mm 散热增强型 WQFN-24 封装。

• 效率和占空比分别高达 97% 和 93%
• 3V 至 20V 宽输入电压范围
• 200kHz 至 1.2MHz 开关频率范围
• 具有热补偿功能且基于电感直流电阻 (DCR) 的过流保护
• 0.6V 基准电压，反馈精度为 ±1%
• 针对低 VOUT 的 30ns 最小接通时间
• 集成高电流金属氧化物半导体场效应晶体管 (MOSFET) 驱动器
  • 自适应死区时间控制
• 超快速线路和负载瞬态响应
  • 高增益带宽 (GBW) 误差放大器
  • 脉宽调制 (PWM) 线路前馈
• 集成 VDD 偏压电源低压降 (LDO) 子稳压器
• 可编程系统级过热保护 (OTP)
• 通过迟滞实现精确使能
• 频率同步
• 单调预偏置启动
• 具有跟踪功能的可编程软启动
• 输出远程感测
• 开漏电源正常指示器

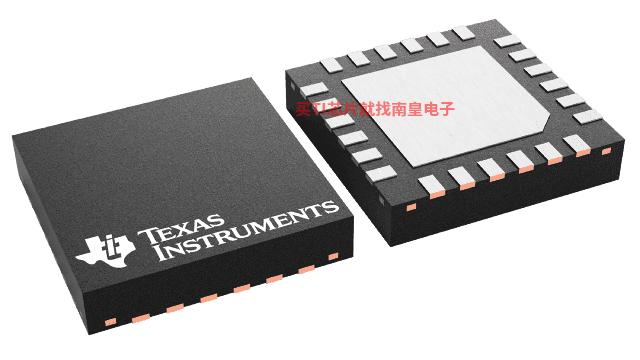

• 4mm x 4mm 超薄四方扁平无引线 (WQFN)-24 封装 PowerPAD封装

应用范围

• DC-DC 转换器和负载点 (POL) 模块
• 电信基础设施
• 嵌入式计算、服务器和存储

All trademarks are the property of their respective owners.

• Vin (Min) (V)
• 3
• Vin (Max) (V)
• 20
• Vout (Min) (V)
• 0.6
• Vout (Max) (V)
• 19
• Iout (Max) (A)
• 30
• Iq (Typ) (uA)
• 3500
• Switching frequency (Min) (kHz)
• 200
• Switching frequency (Max) (kHz)
• 1200
• Features
• Enable, Frequency Synchronization, Power Good, Pre-Bias Start-Up, Remote Sense, Synchronous Rectification, Tracking
• Regulated outputs (#)
• 1
• Number of phases
• 1
• Rating
• Catalog

LM27403的完整型号有：LM27403SQ/NOPB、LM27403SQE/NOPB、LM27403SQX/NOPB，以下是这些产品的关键参数及官网采购报价：

LM27403SQ/NOPB，工作温度：-40 to 125，封装：WQFN (RTW)-24，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM27403SQ/NOPB的批量USD价格：1.104（1000+）

LM27403SQE/NOPB，工作温度：-40 to 125，封装：WQFN (RTW)-24，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM27403SQE/NOPB的批量USD价格：1.104（1000+）

LM27403SQX/NOPB，工作温度：-40 to 125，封装：WQFN (RTW)-24，包装数量MPQ：4500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM27403SQX/NOPB的批量USD价格：.92（1000+）

LM27403EVM — 具有温度补偿 DCR 感应评估模块的 LM27403 同步降压控制器

The LM27403 EVM is a 300-kHz, high efficiency, synchronous buck converter with voltage-mode control and inductor DCR current sensing for overcurrent protection. An inexpensive 2N3904 BJT is used to sense temperature at the inductor. This enables correction for the inductor DCR’s variation over (...)

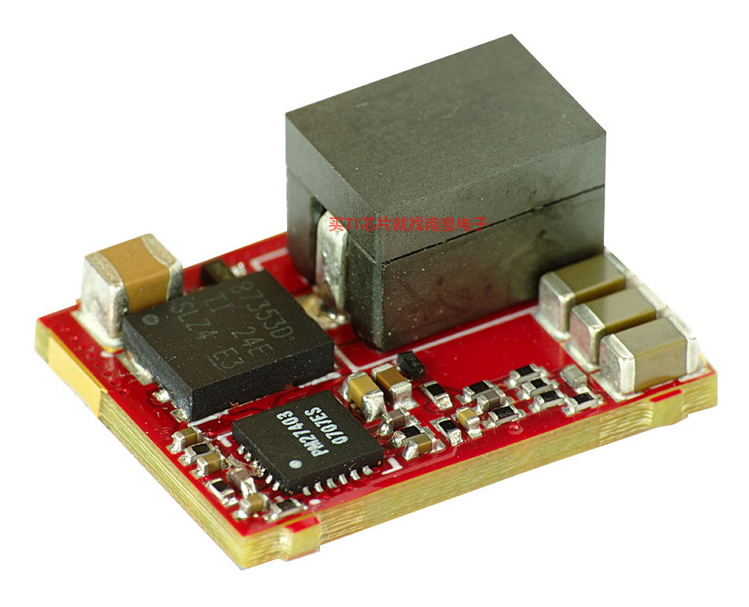

LM27403EVM-POL600 — 评估模块 - LM27403 600kHz 高功率密度 POL

LM27403EVM-POL600 is a 600-kHz synchronous buck dc-dc regulator showcasing high power density and high efficiency. A 20 mm x 15 mm module on a single-side PCB uses a power block MOSFET from TI. Accurate overcurrent protection is available by leveraging the inductor’s sub-mΩ DCR and (...)

LM27403 PSpice Transient Model (Rev. B)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

LM27403DESIGN-CALC — LM27403 PWM 稳压器设计工具计算器

欢迎使用 LM27403 快速入门设计工具。该独立工具方便和帮助电源工程师设计基于 LM27403 电压模式 PWM 控制器的 DC/DC 降压稳压器。这样，用户可以快速实现优化的设计，满足应用要求。

PMP8000 — 高效小尺寸 150W 同步降压参考设计

PMP8000 为单相同步降压转换器，在输入电压为 12V 时提供电流为 30A 的额定输出电压 5V。该设计使用 LM27403 同步降压控制器和 CSD87350Q5D 电源块 MOSFET，在与 250nH 铁氧体输出电感器搭配使用时，可实现最高效率。该设计解决方案采用全陶瓷电容器，电路板面积极小。

PMP10740 — 高效小尺寸 35W 同步降压参考设计

PMP10740 为单相同步降压转换器，在输入电压为 5 V 时提供电流为 35 A 的额定输出电压 1 V。该设计使用 LM27403 同步降压控制器和两个 CSD87350Q5D 电源块 MOSFET，在与 250 nH 铁氧体输出电感器搭配使用时，可实现最高效率。该设计解决方案全部采用陶瓷电容器以便装入最小电路板面积。

PMP10691 — 高效小尺寸 112W 同步降压参考设计

PMP10691 为单相同步降压转换器，在输入电压为 12V、电流为 35A 时的额定输出值为 3.3V。该设计使用 LM27403 同步降压控制器。与 250nH 铁氧体输出电感器搭配使用时，两个 CSD87350Q5D 电源块 MOSFET 可实现最高效率。该设计解决方案全部采用陶瓷电容器以便装入最小电路板面积。

PMP9254 — 4.5V 至 20V 输入；1.8V 输出 (30A)；15mm x 20mm 同步降压转换器

PMP9254 is a single-phase synchronous switching regulator accepting an input voltage range of 4.5Vin to 20Vin and providing an output voltage of 1.8Vout capable of supplying 30A of current. This design features an especially high power density (1.8Vout @ 30A in a 20mm x 15mm board) with (...)

PMP7935 — 0.9V@45A 单相同步降压转换器

该 PMP7935 是单相同步降压转换器模块，在输入电压为 12V、电流为 45A 时的额定输出值为 0.9V。其用于企业网路交换应用中的 CPU 内核电源。该小型模块的尺寸为 1.1 英寸 x 0.65 英寸，峰值效率可达 90%，且拥有比其他等效的多相设计更小的尺寸和更低的成本。该模块化解决方案完美支持热生成成本日益增加且需要高功率密度的数据中心设备。
