LM317 器件是一款可调节 3 端正电压稳压器，能够在 1.25V 至 37V 的输出电压范围内提供超过 1.5A 的电流。它仅需要使用两个外部电阻器来设置输出电压。此器件 具有 0.01% 的典型线性调整率和 0.1% 的典型负载调整率。它包含电流限制、热过载保护和安全工作区保护功能。即使“调节”端处于断开状态，过载保护功能仍然起作用。

• 1.25V 至 37V 可调节输出电压范围
• 输出电流大于 1.5A
• 内部短路电流限制
• 热过载保护
• 输出安全区域补偿

• Output options
• Adjustable Output
• Iout (Max) (A)
• 1.5
• Vin (Max) (V)
• 40
• Vin (Min) (V)
• 3
• Vout (Max) (V)
• 37
• Vout (Min) (V)
• 1.25
• Noise (uVrms)
• 38
• Iq (Typ) (mA)
• 5
• Thermal resistance θJA (°C/W)
• 24
• Rating
• Catalog
• Load capacitance (Min) (μF)
• 0
• Regulated outputs (#)
• 1
• Features
• —
• Accuracy (%)
• 5
• PSRR @ 100 KHz (dB)
• 38
• Dropout voltage (Vdo) (Typ) (mV)
• 2000
• Operating temperature range (C)
• 0 to 125

LM317的完整型号有：LM317DCY、LM317DCYR、LM317KCS、LM317KCT、LM317KTTR，以下是这些产品的关键参数及官网采购报价：

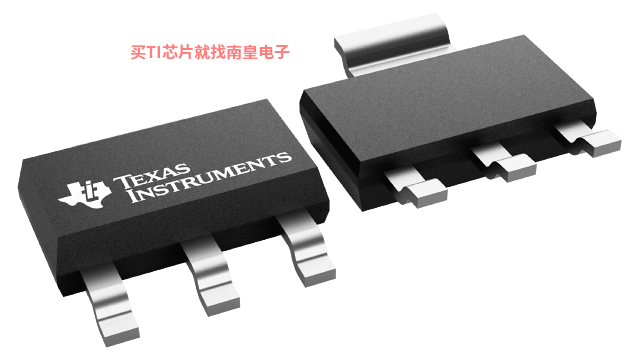

LM317DCY，工作温度：0 to 125，封装：SOT-223 (DCY)-4，包装数量MPQ：80个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM317DCY的批量USD价格：.402（1000+）

LM317DCYR，工作温度：0 to 125，封装：SOT-223 (DCY)-4，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM317DCYR的批量USD价格：.202（1000+）

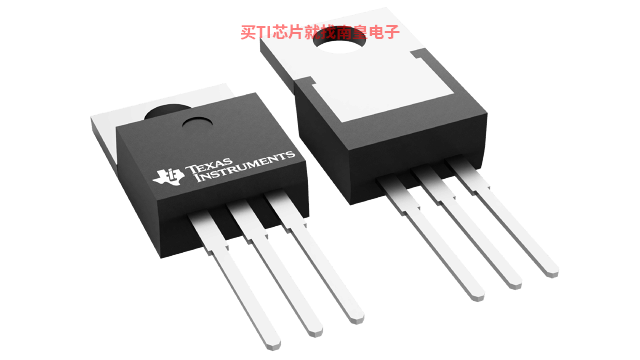

LM317KCS，工作温度：0 to 125，封装：TO-220 (KCS)-3，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网LM317KCS的批量USD价格：.226（1000+）

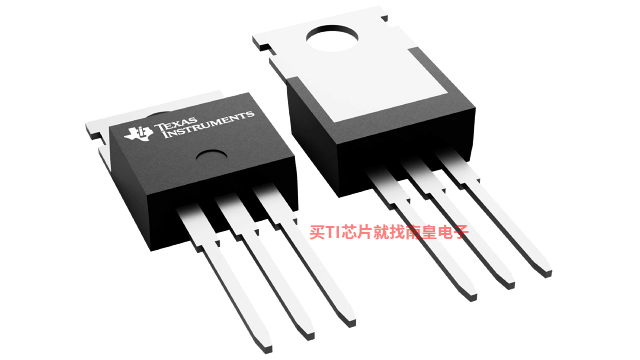

LM317KCT，工作温度：0 to 125，封装：TO-220 (KCT)-3，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网LM317KCT的批量USD价格：.174（1000+）

LM317KTTR，工作温度：0 to 125，封装：DDPAK/TO-263 (KTT)-3，包装数量MPQ：500个，MSL 等级/回流焊峰值温度：Level-3-245C-168 HR，引脚镀层/焊球材料：SN，TI官网LM317KTTR的批量USD价格：.253（1000+）

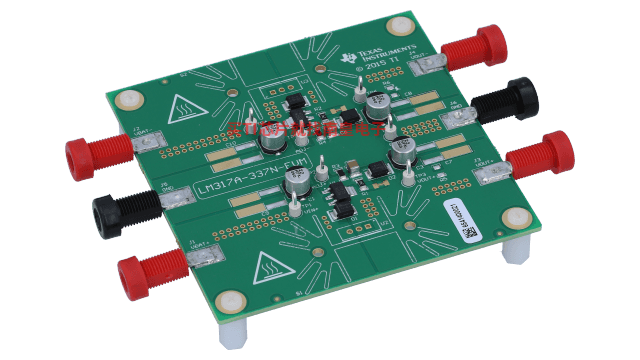

LM317A-337N-EVM — 3 引脚可调节稳压器评估模块

LM317A-337N-EVM 演示了 LM317A 可调稳压器及其负向互补稳压器 LM337-N 的典型应用。此评估模块为每个器件采用 SOT-223 封装选项，提供高达 1.0A 的负载电流。此 EVM 可轻松修改以填充 TO-220 版器件，从而适应 1.5A 工作电流。此模块提供了足量的占用空间供客户选择电容，还具有 4 个铜层和散热空间以实现出色的功耗。

LM317 PSpice Transient Model

此设计是一种具有最大功率点跟踪 (MPPT) 功能的数字控制并网太阳能微型逆变器。太阳能微型逆变器是太阳能行业的新兴领域。与将某个安装中的每个太阳能电池板连接到中央逆变器不同，基于太阳能微型逆变器的安装将各个更小的（或“微型”）逆变器分别链接到每个太阳能电池板。该配置本身具有很多优势，包括消除了部分遮光条件、提高了系统效率、提高了可靠性以及增强了模块化。对于此设计，C2000 Piccolo TMS320F28035 微控制器 (MCU) 是整个逆变器的数字控制器，包括控制功率级、MPPT 和并网同步。功率转换级包括 1) 具有次级倍压器的有源钳位反激式直流/直流转换器，以及 2) (...)

PMP20396 — 400V 输入、50W 输出、多路输出偏置电源参考设计

PMP20396 是一款多输出隔离式偏置电源参考设计。采用 100V 或以上的输入电压时，此设计可提供最大 2W 的输出功率。采用 300V 或以上的输入电压时，此设计可提供最大 50W 的输出功率。此设计提供四路不同的输出：初级侧为 5V/500mA 和 12V/50mA，次级侧为 5V/700mA 和 12V/4000mA。此设计的峰值效率达到 90%。

PMP8930 — 具有 85-265 VAC 输入、高输出储能的初级侧稳压反激，适用于长时输出

The PMP8930 reference design uses the UCC28710 primary-side regulated flyback controller to generate a 20V output from a univeral AC input. a bulk capacitor with slow-charge-fast-discharge circuit is placed at flyback output to provide long hold up time for the following step-down DC-DC stages. (...)
