LM341_TI 500mA、35V 线性稳压器

LM341的基本参数

制造厂商：TI
产品类别：电源管理
技术类目：线性和低压降 (LDO) 稳压器
功能描述：500mA、35V 线性稳压器
点击这里打开及下载LM341的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

LM341的产品详情：

The LM341 and LM78M05 three-pin positive voltage regulators employ built-in current limiting, thermal shutdown, and safe-operating area protection, which makes them virtually immune to damage from output overloads.

With adequate heat sinking, they can deliver in excess of 0.5-A output current. Typical applications would include local (on-card) regulators which can eliminate the noise and degraded performance associated with single-point regulation.

LM341的优势和特性：

For a lower cost alternative, see the UA78M
Output current in excess of 0.5 A
No external components
Internal thermal overload protection
Internal short circuit current-limiting
Output transistor safe-area compensation

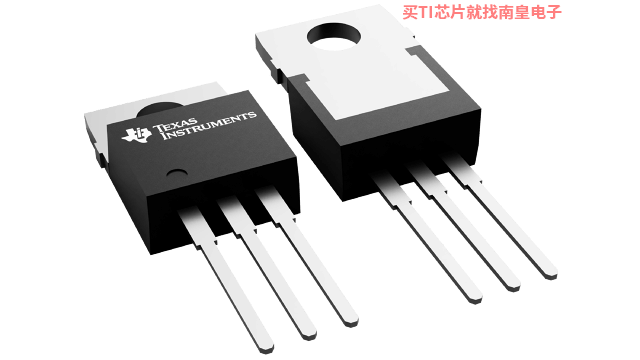

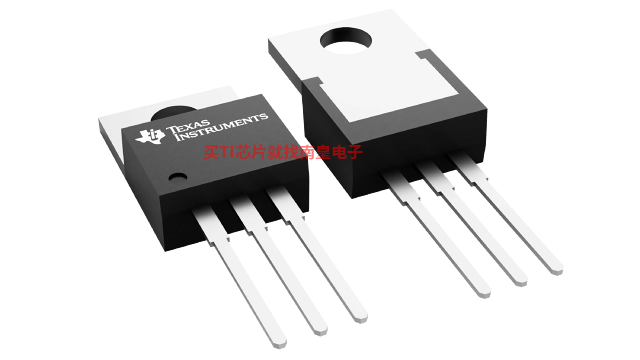

Available in 3-pin TO-220, TO-252, and TO packages
Output voltages of 5 V and 15 V

LM341的参数（英文）：

Output options
Fixed Output
Iout (Max) (A)
0.5
Vin (Max) (V)
35
Vin (Min) (V)
7.5
Vout (Max) (V)
15
Vout (Min) (V)
5
Fixed output options (V)
5, 15
Noise (uVrms)
40
Iq (Typ) (mA)
4
Thermal resistance θJA (°C/W)
23
Rating
Catalog
Load capacitance (Min) (μF)
0.1
Regulated outputs (#)
1
Features
—
Accuracy (%)
2.5
PSRR @ 100 KHz (dB)
45
Dropout voltage (Vdo) (Typ) (mV)
1800
Operating temperature range (C)
-40 to 125

LM341具体的完整产品型号参数及价格（美元）：

LM341的完整型号有：LM341T-15/NOPB、LM341T-5.0/NOPB、LM341T-5.0，以下是这些产品的关键参数及官网采购报价：

LM341T-15/NOPB，工作温度：-40 to 125，封装：TO-220 (NDE)-3，包装数量MPQ：45个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SN，TI官网LM341T-15/NOPB的批量USD价格：.484（1000+）

LM341T-5.0/NOPB，工作温度：-40 to 125，封装：TO-220 (NDE)-3，包装数量MPQ：45个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SN，TI官网LM341T-5.0/NOPB的批量USD价格：.484（1000+）

LM341T-5.0，工作温度：-40 to 125，封装：TO-220 (NDE)-3，包装数量MPQ：45个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM341T-5.0的批量USD价格：.678（1000+）

LM341的评估套件：

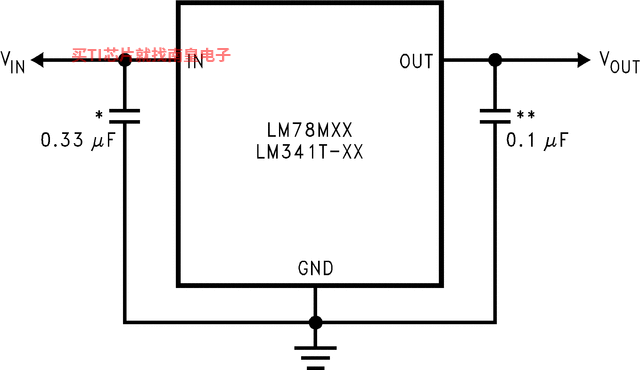

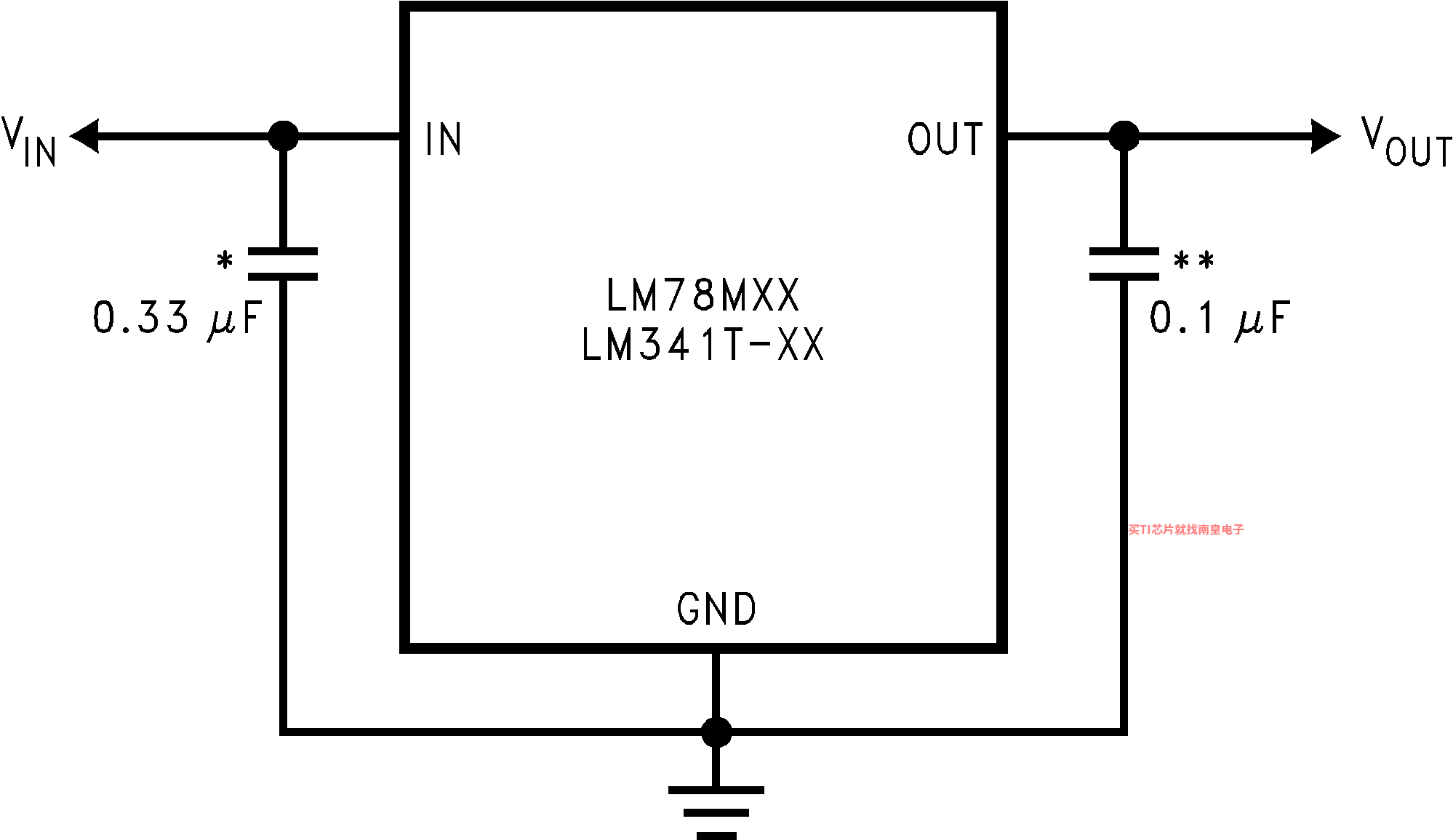

LM341的电路图解：

LM341的评估套件：
