LM36010 是一款超小型 LED 闪光灯驱动器，具有高度可调节性。总解决方案尺寸为 7mm²，可提供高达 1.5A 的 LED 闪光灯电流或高达 376mA 的手电筒电流。

该器件采用 2MHz 或 4MHz 固定频率的同步升压转换器为 1.5A 恒定电流 LED 源供电。自适应调节方法可在闪光灯模式下将电流控制在 11mA 至 1.5A 的范围内，或在手电筒模式下将电流控制在 2.4mA 至 376mA 的范围内，因此可确保电流源保持可调节状态，并可最大限度地提高效率。

LM36010 的特性由与 I²C 兼容的接口控制。这些 特性 包括：硬件闪光灯 (STROBE) 以及适用于闪光灯和影片模式（手电筒）的 128 级可编程电流。该器件的开关频率为 2MHz 或 4MHz，具备过压保护 (OVP) 和可调节限流功能，因此可使用微型超薄电感器和陶瓷电容器。该器件可在 -40°C 至 +85°C 的环境温度范围下工作。

• 精确且可编程 LED 电流
  • 闪光灯/IR 电流范围：11mA 至 1.5A（128 个级别）
  • 手电筒电流范围：2.4mA 至 376mA（128 个级别）
• 闪光灯超时时间长达 1.6 秒
• 优化了低电池电量条件下的闪光灯 LED 电流 (IVFM)
• LED 阴极对地短路运行以提高热管理
• 较小的总体解决方案尺寸：< 7mm2
• 硬件闪光灯使能 (STROBE)
• 输入电压范围：2.5V 至 5.5V
• 400kHz I2C 兼容接口
  • I2C 地址 = 0x64

• Input voltage (type)
• DC/DC
• Topology
• Boost, Current Mode
• Vin (Min) (V)
• 2.5
• Vin (Max) (V)
• 5.5
• Iout (Max) (A)
• 1.5
• Iq (Typ) (mA)
• 0.3
• Features
• I2C Control, IR Mode, OVP, Synchronous Rectification
• Operating temperature range (C)
• -40 to 85
• Dimming method
• Analog, PWM

LM36010的完整型号有：LM36010YKBR，以下是这些产品的关键参数及官网采购报价：

LM36010YKBR，工作温度：-40 to 85，封装：DSBGA (YKB)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SAC396，TI官网LM36010YKBR的批量USD价格：.23（1000+）

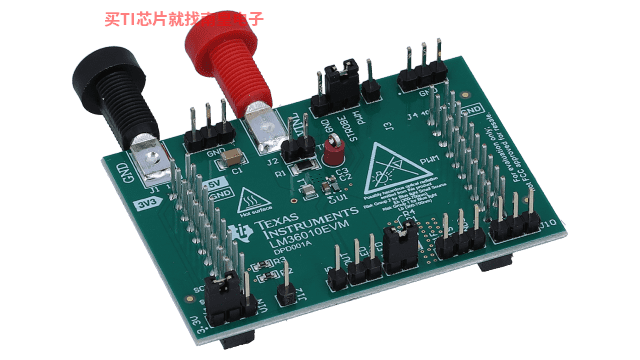

LM36010EVM — 具有 1.5A 高侧电流源的同步升压单 LED 闪光灯驱动器评估模块

德州仪器 (TI) LM36010 评估模块 (EVM) 有助于设计人员评估具有 1.5A 高侧电流源的 LM36010 同步升压 LED 驱动器的操作和性能。

LM3601xEVM GUI

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
