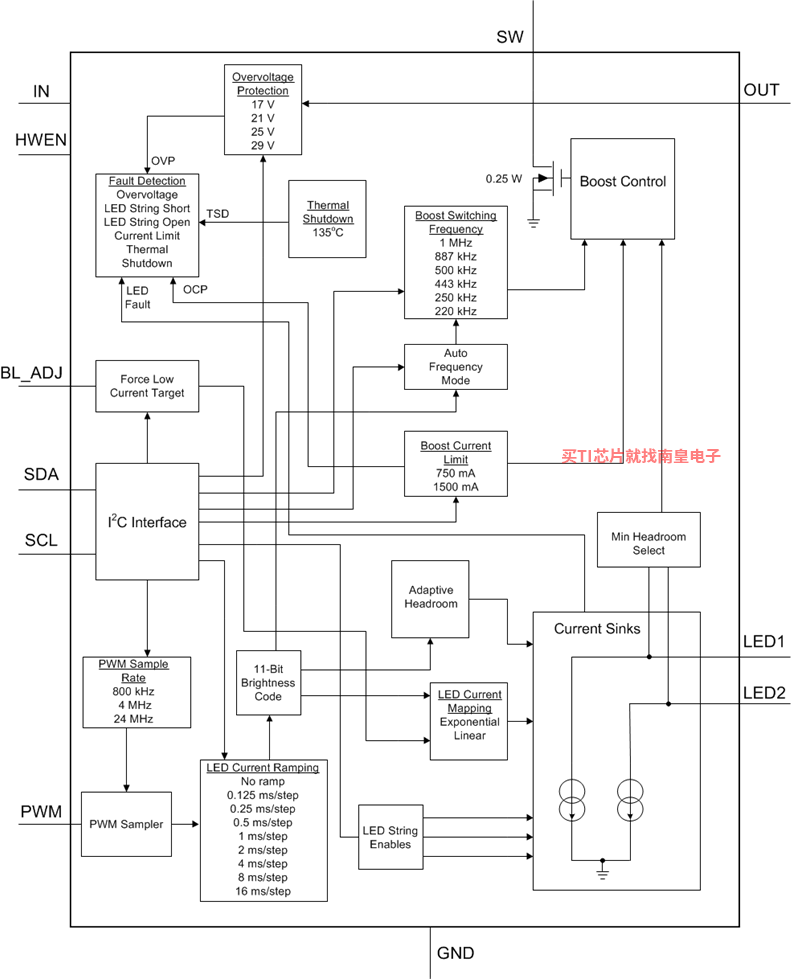

LM36922 是一款针对 LCD 显示器背光照明而设计的超紧凑型、高效双串白色 LED 驱动器。 该器件可为多达 8 个串联的 LED 供电，每个灯串的电流高达 25mA。 该器件采用自适应电流调节方法，可在保持电流稳定的同时为每个灯串提供不同的 LED 电压。

LED 电流通过 I²C 接口或逻辑电平 PWM 输入进行调节。 PWM 占空比在内部进行感测并映射到一个 11 位电流，从而提供宽范围的 PWM 频率并实现无噪声运行。

该器件的工作输入电压范围为 2.5V 至 5.5V，工作温度范围为 -40°C 至 85°C。

• 拉电流匹配度 1%（整个过程、电压、温度范围内）
• 灌电流匹配度 3%（整个过程、电压、温度范围内）
• 11 位调光分辨率
• 解决方案效率高达 91.6%
• 在高达 28V 的电压下可驱动 1 至 2 个并行 LED 串
• 脉宽调制 (PWM) 调光输入
• I2C 可编程
• 可选择 500kHz 和 1MHz 开关频率，可选偏移为 -12%
• 自动切换频率模式（250kHz、500kHz、1MHz）
• 四个可配置过压保护阈值（17V、21V、25V、29V）
• 四个可配置过流保护阈值（750mA、1000mA、1250mA、1500mA）
• 热关断保护

应用

针对智能手机和平板电脑背光照明的电源

All trademarks are the property of their respective owners.

• Number of channels (#)
• 2
• Vin (Min) (V)
• 2.5
• Vin (Max) (V)
• 5.5
• Vout (Min) (V)
• 0
• Vout (Max) (V)
• 29.5
• Type
• Inductive
• Switching frequency (Max) (kHz)
• 1050
• LED current per channel (mA)
• 25
• Peak efficiency (%)
• 92
• Topology
• Boost
• Features
• Adjustable Switch Frequency, CABC, Direct PWM Dimming, Enable/Shutdown, I2C Control, OVP, PWM Control, Thermal Shutdown
• Operating temperature range (C)
• -40 to 85

LM36922的完整型号有：LM36922YFFR，以下是这些产品的关键参数及官网采购报价：

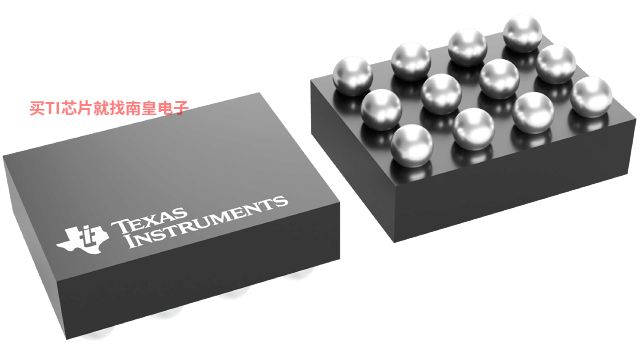

LM36922YFFR，工作温度：-40 to 85，封装：DSBGA (YFF)-12，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网LM36922YFFR的批量USD价格：.301（1000+）

LM36922EVM — LM36922 高效双串白色 LED 驱动器评估模块

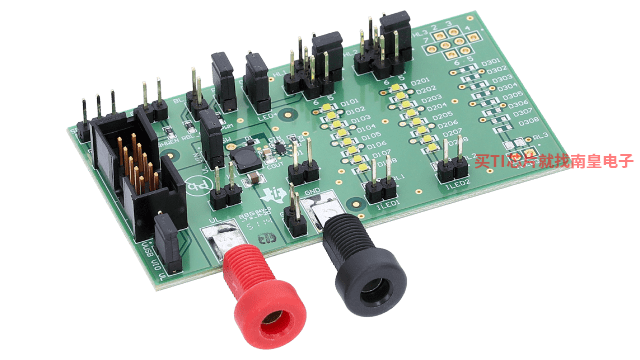

LM36922 评估模块 (LM36922EVM) 设计用于全面评估 LM36922 高效双串白色 LED 背光驱动器。LM36922EVM 由 LM36922、2p8s 白色 LED 灯串以及跳线组成，用于实现 1p2s 到 2p8s LED 灯串配置。可通过在 LED 各灯串中测量 10 欧姆电阻的压降来验证 LED 灯串电流。该评估套件还附带 USB2ANY 接口和 GUI，可立即用于评估。

LM36923EVM/LM36922EVM GUI Software

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
