These micropower, two-terminal, band-gap voltage references operate over a 10-μA to 20-mA current range and feature exceptionally low dynamic impedance and good temperature stability. On-chip trimming provides tight voltage tolerance. The band-gap reference for these devices has low noise and long-term stability.

The design makes these devices exceptionally tolerant of capacitive loading and, thus, easier to use in most reference applications. The wide dynamic operating temperature range accommodates varying current supplies, with excellent regulation.

The extremely low power drain of this series makes them useful for micropower circuitry. These voltage references can be used to make portable meters, regulators, or general-purpose analog circuitry, with battery life approaching shelf life. The wide operating current range allows them to replace older references with tighter-tolerance parts.

• Operating Current Range
  • LM285-1.2: 10 μA to 20 mA
  • LM385-1.2: 15 μA to 20 mA
  • LM385B-1.2: 15 μA to 20 mA
• 1% and 2% Initial Voltage Tolerance
• Reference Impedance
  • LM385-1.2: 1 Ω MAX at 25°C
  • All devices: 1.5 Ω MAX over Full Temperature Range
• Very Low Power Consumption
• Interchangeable with Industry Standard LM285-1.2 and LM385-1.2

• VO (V)
• 1.235
• Reference voltage
• Fixed
• Initial accuracy (Max) (%)
• 1
• VO adj (Min) (V)
• 1.235
• VO adj (Max) (V)
• 1.235
• Iz for regulation (Min) (uA)
• 8
• Rating
• Catalog
• Operating temperature range (C)
• 0 to 70
• Iout/Iz (Max) (mA)
• 20

LM385B-1.2的完整型号有：LM385BD-1-2、LM385BDR-1-2、LM385BLP-1-2、LM385BLPR-1-2、LM385BPW-1-2、LM385BPWR-1-2，以下是这些产品的关键参数及官网采购报价：

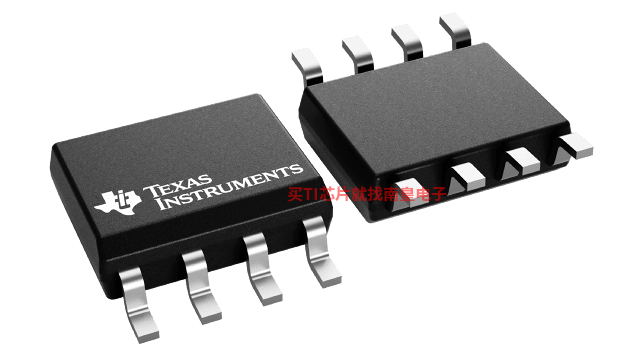

LM385BD-1-2，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM385BD-1-2的批量USD价格：.361（1000+）

LM385BDR-1-2，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM385BDR-1-2的批量USD价格：.301（1000+）

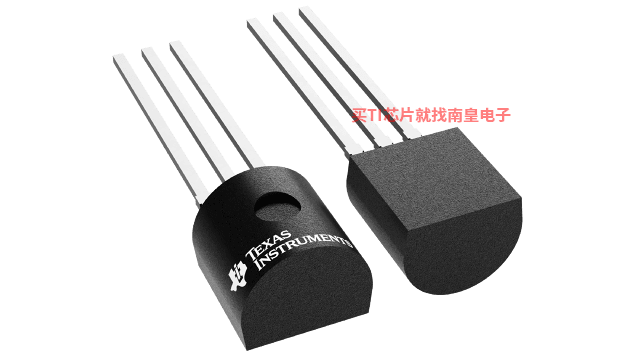

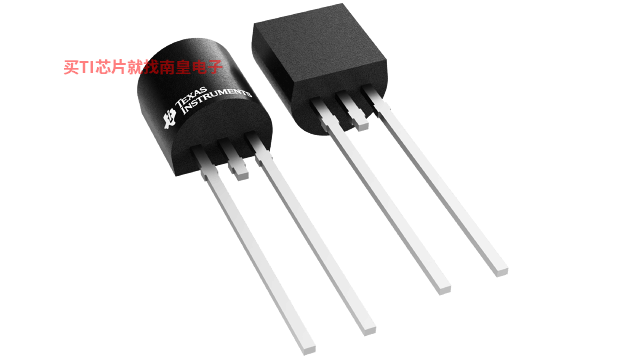

LM385BLP-1-2，工作温度：0 to 70，封装：TO-92 (LP)-3，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网LM385BLP-1-2的批量USD价格：.391（1000+）

LM385BLPR-1-2，工作温度：0 to 70，封装：TO-92 (LP)-3，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网LM385BLPR-1-2的批量USD价格：.266（1000+）

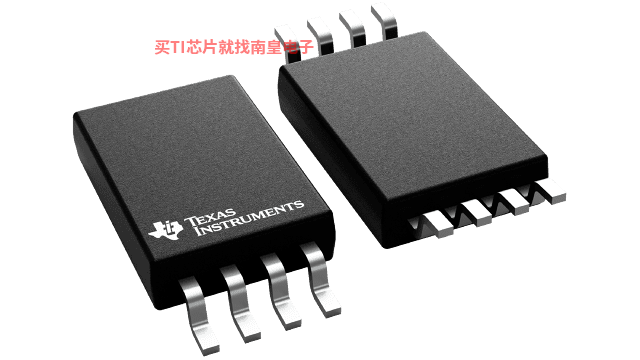

LM385BPW-1-2，工作温度：0 to 70，封装：TSSOP (PW)-8，包装数量MPQ：150个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM385BPW-1-2的批量USD价格：.361（1000+）

LM385BPWR-1-2，工作温度：0 to 70，封装：TSSOP (PW)-8，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM385BPWR-1-2的批量USD价格：.301（1000+）

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
