LM393B 和 LM2903B 器件是业界通用 LM393 和 LM2903 比较器系列的下一代版本。下一代 B 版本比较器具有更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流和更低的传播延迟，并通过专用 ESD 钳位提高了 2kV ESD 性能和输入耐用性。LM393B 和 LM2903B 可直接替代 LM293、LM393 和 LM2903（“A”和“V”版本）。

所有器件都包含两个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电运行。静态电流不受电源电压的影响。

• 新增了 LM393B 和 LM2903B
• 改进了 B 版本的规格
  • 最大额定值：高达 38V
  • ESD 等级 (HBM)：2kV
  • 低输入失调电压：0.37mV
  • 低输入偏置电流：3.5nA
  • 低电源电流：每个比较器 200μA
  • 更短的响应时间（1 微秒）
  • LM393B 的工作温度范围
  • 采用 2 x 2mm 微型 WSON 封装
• B 版本可直接取代 LM293、LM393 和 LM2903 的 A 和 V 版本
• 共模输入电压范围包括接地
• 差分输入电压范围等于最大额定电源电压：±38V
• 低输出饱和电压
• 输出与 TTL、MOS 和 CMOS 兼容

• Number of channels (#)
• 2
• Output type
• Open-collector
• Propagation delay time (μs)
• 1.3
• Vs (Max) (V)
• 36
• Vs (Min) (V)
• 2
• Vos (offset voltage @ 25 C) (Max) (mV)
• 5
• Iq per channel (Typ) (mA)
• 0.225
• Input bias current (+/-) (Max) (nA)
• 50
• Rail-to-rail
• Out
• Rating
• Catalog
• Operating temperature range (C)
• 0 to 70
• Features
• Standard comparator
• VICR (Max) (V)
• 34.5
• VICR (Min) (V)
• 0

LM393的完整型号有：LM393D、LM393DGKR、LM393DR、LM393DRG3、LM393DRG4、LM393P、LM393PE3、LM393PE4、LM393PSR、LM393PW、LM393PWR、LM393PWRG3、LM393PWRG4，以下是这些产品的关键参数及官网采购报价：

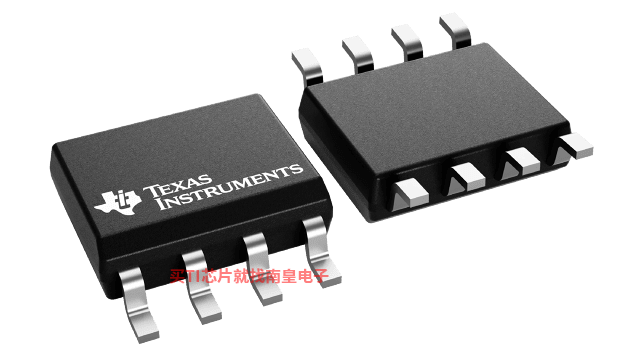

LM393D，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM393D的批量USD价格：.27（1000+）

LM393DGKR，工作温度：0 to 70，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM393DGKR的批量USD价格：.08（1000+）

LM393DR，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM393DR的批量USD价格：.063（1000+）

LM393DRG3，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM393DRG3的批量USD价格：.081（1000+）

LM393DRG4，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM393DRG4的批量USD价格：.099（1000+）

LM393P，工作温度：0 to 70，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网LM393P的批量USD价格：.081（1000+）

LM393PE3，工作温度：0 to 70，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网LM393PE3的批量USD价格：.091（1000+）

LM393PE4，工作温度：0 to 70，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网LM393PE4的批量USD价格：.091（1000+）

LM393PSR，工作温度：0 to 70，封装：SO (PS)-8，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM393PSR的批量USD价格：.07（1000+）

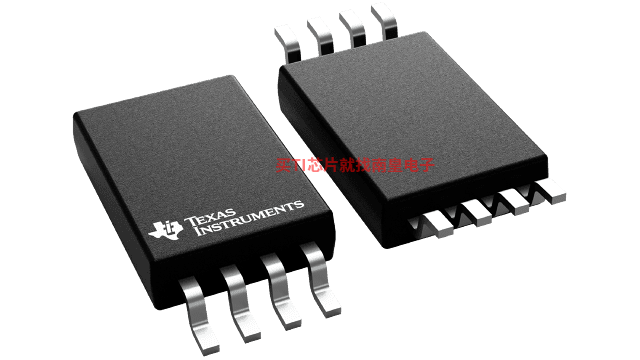

LM393PW，工作温度：0 to 70，封装：TSSOP (PW)-8，包装数量MPQ：150个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM393PW的批量USD价格：.277（1000+）

LM393PWR，工作温度：0 to 70，封装：TSSOP (PW)-8，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM393PWR的批量USD价格：.072（1000+）

LM393PWRG3，工作温度：0 to 70，封装：TSSOP (PW)-8，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM393PWRG3的批量USD价格：.088（1000+）

LM393PWRG4，工作温度：0 to 70，封装：TSSOP (PW)-8，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM393PWRG4的批量USD价格：.088（1000+）
