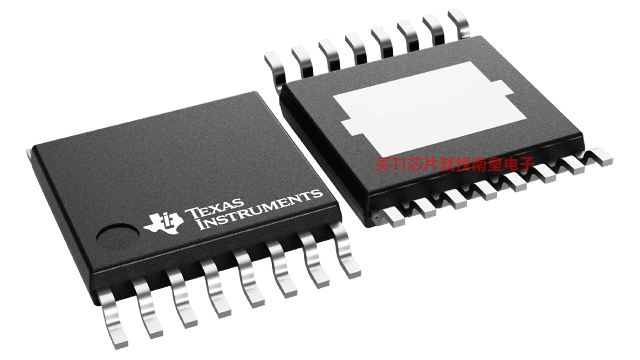

LM43601 稳压器是一款易于使用的同步降压直流/直流转换器，可在 3.5V 至 36V（瞬态值 42V）的输入电压范围内驱动高达 1A 的负载电流。LM43601 以极小的解决方案尺寸提供优异的效率、输出精度和压降电压。扩展系列能够以引脚到引脚兼容封装提供 0.5A、2A 和 3A 负载电流选项。采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。可选 功能 包括可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪，可为各种 应用提供灵活且易于使用的平台。轻载时的断续传导和自动频率调制可提升轻载效率。此系列只需要很少的外部组件，并且引脚排列可实现简单、最优的印刷电路板 (PCB) 布局布线。保护 功能 包括热关断、V_CC 欠压锁定、逐周期电流限制和输出短路保护。LM43601 器件采用 16 引线式 HTSSOP (PWP) 封装 (6.6mm × 5.1mm × 1.2mm)，引线间距为 0.65mm。该器件与 LM46000、LM46001、LM46002、LM43600、LM43602 和 LM43603 引脚对引脚兼容。 从预览更改为生产数据

• 33μA 稳压静态电流
• 可在轻负载条件下实现高效率（DCM 和 PFM）
• 符合 EN55022/CISPR 22 电磁干扰 (EMI) 标准
• 集成同步整流
• 可调频率范围：200kHz 至 2.2MHz（默认值为 500kHz）
• 与外部时钟频率同步
• 内部补偿
• 与几乎任一陶瓷、固态电解、钽和铝质电容器组合一同工作时保持稳定
• 电源正常状态标志
• 软启动至预偏置负载
• 内部软启动：4.1ms
• 可由外部电容器延长的软启动时间
• 输出电压跟踪功能
• 精确使能实现系统欠压闭锁 (UVLO)
• 具有断续模式的输出短路保护
• 过热热关断保护
• 使用 LM43601 并借助 WEBENCH? 电源设计器创建定制设计方案

• Vin (Min) (V)
• 3.5
• Vin (Max) (V)
• 36
• Vout (Min) (V)
• 1
• Vout (Max) (V)
• 28
• Iout (Max) (A)
• 1
• Iq (Typ) (uA)
• 33
• Switching frequency (Min) (kHz)
• 200
• Switching frequency (Max) (kHz)
• 2200
• Features
• Enable, Frequency Synchronization, Light Load Efficiency, Over Current Protection, Power Good, Pre-Bias Start-Up, Synchronous Rectification, Tracking
• Rating
• Catalog
• Regulated outputs (#)
• 1
• Control mode
• Current Mode
• Duty cycle (Max) (%)
• 99

LM43601的完整型号有：LM43601PWP、LM43601PWPR、LM43601PWPT，以下是这些产品的关键参数及官网采购报价：

LM43601PWP，工作温度：-40 to 125，封装：HTSSOP (PWP)-16，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网LM43601PWP的批量USD价格：1.859（1000+）

LM43601PWPR，工作温度：-40 to 125，封装：HTSSOP (PWP)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网LM43601PWPR的批量USD价格：1.549（1000+）

LM43601PWPT，工作温度：-40 to 125，封装：HTSSOP (PWP)-16，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网LM43601PWPT的批量USD价格：1.859（1000+）

LM43601PWPEVM — LM43601PWP 同步降压转换器评估模块

The LM43601PWPEVM evaluation module (EVM) is a fully assembled and tested circuit for evaluating the LM43601PWP synchronous step-down converter. The EVM operates from an 3.5V to 36V input and provides a 3.3V output at 1A.

LM43601 Non-Inverting and Inverting PSpice Transient Model (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TIDA-00885 — 由降压转换器供电的 9.8GHz 射频高性能合成器参考设计

TIDA-00885 设计采用了 LMX2592，这是一款低噪宽带 RF PLL，具有输出频率范围介于 20 MHz 至 9.8 GHz 之间的集成 VCO。LMX2592 性能卓越，6GHz 输出的积分相位噪声为 49fs，使其成为理想的低噪声源。LMX2592 频率合成器支持两种可选的供电方式，即两种采用常用尺寸的 TPS62150 和 LM43601 降压转换器。 LM43601 与 LM46000、LM46001、LM46002、LM43600、LM43602 以及 LM43603 引脚对引脚兼容。TPS62150 直流/直流稳压器与 TPS6213x、TPS6214x (...)
