LM43602 稳压器是一款易于使用的同步降压直流/直流转换器，能够驱动高达 2A 的负载电流，输入电压范围为 3.5V 至 36V（最大绝对值 42V）。LM43602 以极小的尺寸解决方案提供优异的效率、输出精度和压降电压。其扩展系列产品能够以引脚到引脚兼容封装提供 0.5A、1A 和 3A 负载电流选项。此器件采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。可选 功能 包括可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪，可为各种 应用提供灵活且易于使用的平台。轻负载时的断续和自动调频模式可提升轻负载效率。此系列只需要很少的外部组件，并且其端子排列方式可确保简单、最优的 PCB 布局。保护 功能 包括热关断、V_CC 欠压锁定、逐周期电流限制和输出短路保护。LM43602 器件采用 16 引脚 HTSSOP 封装 (5.1mm × 6.6mm × 1.2mm) 和具有可湿性侧面的 16 引脚 VSON 封装。

• 27μA 稳压静态电流
• 可在轻负载条件下实现高效率（DCM 和 PFM）
• 符合 EN55022/CISPR 22 电磁干扰 (EMI) 标准
• 集成同步整流
• 可调频率范围：200kHz 至 2.2MHz（默认值为 500kHz）
• 与外部时钟频率同步
• 内部补偿
• 与几乎任一陶瓷、固态电解、钽和铝质电容器组合一同工作时保持稳定
• 电源正常标志
• 软启动进入预偏置负载
• 内部软启动：4.1ms
• 可由外部电容器延长的软启动时间
• 输出电压跟踪功能
• 程序系统欠压闭锁 (UVLO) 精确使能
• 具有断续模式的输出短路保护
• 过热关断保护
• 使用 LM43602 并借助 WEBENCH? 电源设计器创建定制设计方案

• Vin (Min) (V)
• 3.5
• Vin (Max) (V)
• 36
• Vout (Min) (V)
• 1
• Vout (Max) (V)
• 28
• Iout (Max) (A)
• 2
• Iq (Typ) (uA)
• 27
• Switching frequency (Min) (kHz)
• 200
• Switching frequency (Max) (kHz)
• 2200
• Features
• Enable, Frequency Synchronization, Light Load Efficiency, Over Current Protection, Power Good, Pre-Bias Start-Up, Synchronous Rectification, Tracking, Wettable Flanks Package
• Rating
• Catalog
• Regulated outputs (#)
• 1
• Control mode
• Current Mode
• Duty cycle (Max) (%)
• 99

LM43602的完整型号有：LM43602DSUR、LM43602DSUT、LM43602PWP、LM43602PWPR、LM43602PWPT，以下是这些产品的关键参数及官网采购报价：

LM43602DSUR，工作温度：-40 to 125，封装：SON (DSU)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM43602DSUR的批量USD价格：1.863（1000+）

LM43602DSUT，工作温度：-40 to 125，封装：SON (DSU)-16，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM43602DSUT的批量USD价格：2.202（1000+）

LM43602PWP，工作温度：-40 to 125，封装：HTSSOP (PWP)-16，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网LM43602PWP的批量USD价格：2.033（1000+）

LM43602PWPR，工作温度：-40 to 125，封装：HTSSOP (PWP)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网LM43602PWPR的批量USD价格：1.694（1000+）

LM43602PWPT，工作温度：-40 to 125，封装：HTSSOP (PWP)-16，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网LM43602PWPT的批量USD价格：2.033（1000+）

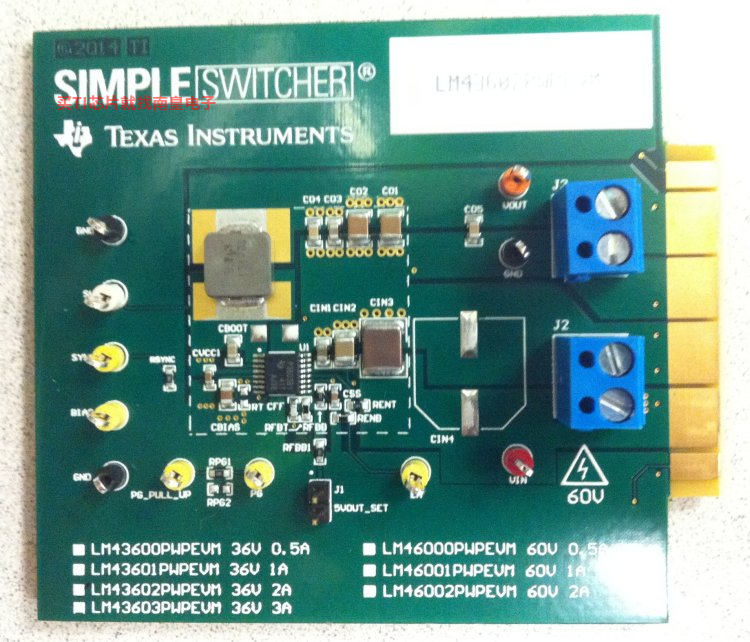

LM43602PWPEVM — LM43602 评估模块

The Texas Instruments LM43602EVM evaluation module (EVM) helps designers evaluate the operation and performance of the LM43602 Wide-Vin Simple Switcher ® 2A Buck Regulator. The device offers configurability in output voltage (1.0V to 28V), synchronous rectification and adjustable frequency (...)

LM43602 PSpice Average Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
