The LM5056/LM5056A combines high-performance analog and digital technology with a PMBus compliant SMBus™ and I²C interface to accurately measure the electrical operating conditions of systems connected to a backplane power bus. The LM5056/LM5056A continuously supplies real-time power, voltage, current, temperature and fault data to the system management host via the SMBus interface.

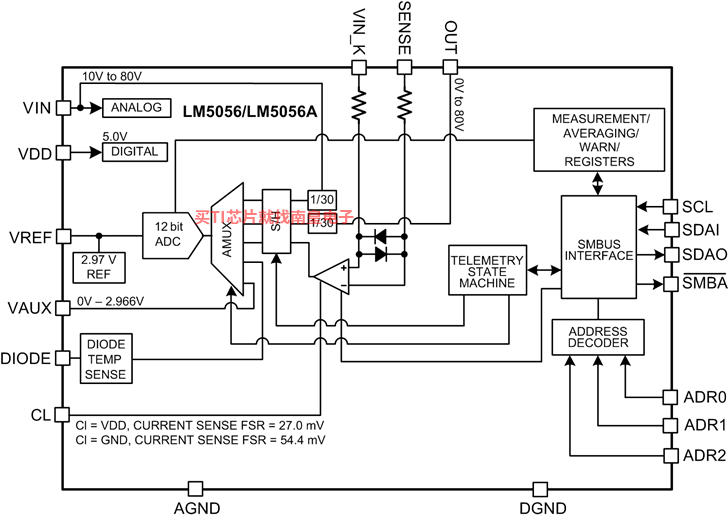

The LM5056/LM5056A monitoring block computes both the real time and average values of subsystem operating parameters (VIN, IIN, PIN, VOUT) as well as the peak power. Accurate power averaging is accomplished by averaging the product of the input voltage and current. A black-box (telemetry and fault snapshot) function captures and stores telemetry data and device status in the event of a warning or a fault.

• Input Voltage Range: 10 V to 80 V
• Real-Time Monitoring of VIN, IIN, PIN, VOUT, and VAUX with 12-bit resolution, 1-kHz sampling rate
• True input Power Measurement using simultaneous sampling of Vin and Iin
• Remote Temperature Sensing with programmable warning thresholds
• Power Measurement Accuracy
  • LM5056A: ±1.75%
  • LM5056: ±2.25%
• Current Measurement Accuracy
  • LM5056A: ±1.25%
  • LM5056: ±1.5%
• Voltage Measurement Accuracy: ±1.0%
• Averaging of VIN, IIN, PIN, and VOUT with Programmable Interval Ranging from 0.001 s to 4 s
• Programmable WARN and FAULT Thresholds with SMBA Notification
• Black-Box Capture of Telemetry Measurements and Device Status Triggered by WARN or FAULT Condition
• I2C/SMBus Interface and PMBus Compliant Command Structure

PMBus is a trademark of Texas Instruments.

• Common mode voltage (Max) (V)
• 80
• Common mode voltage (Min) (V)
• 10
• Input offset (+/-) (Max) (uV)
• 300
• Gain (V/V)
• 1, 0.5
• Gain error (%)
• 1.25
• Bandwidth (kHz)
• 0.5
• Supply voltage (Max) (V)
• 80
• Supply voltage (Min) (V)
• 10
• Iq (Max) (mA)
• 6.8
• Digital interface
• I2C, PMBus, SMBus
• Features
• Digital Temp Monitor
• Resolution (Bits)
• 12
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125

LM5056A的完整型号有：LM5056APMH/NOPB、LM5056APMHE/NOPB、LM5056APMHX/NOPB、LM5056PMH/NOPB、LM5056PMHE/NOPB、LM5056PMHX/NOPB，以下是这些产品的关键参数及官网采购报价：

LM5056APMH/NOPB，工作温度：-40 to 125，封装：HTSSOP (PWP)-28，包装数量MPQ：48个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网LM5056APMH/NOPB的批量USD价格：3.451（1000+）

LM5056APMHE/NOPB，工作温度：-40 to 125，封装：HTSSOP (PWP)-28，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网LM5056APMHE/NOPB的批量USD价格：3.451（1000+）

LM5056APMHX/NOPB，工作温度：-40 to 125，封装：HTSSOP (PWP)-28，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网LM5056APMHX/NOPB的批量USD价格：2.876（1000+）

LM5056PMH/NOPB，工作温度：-40 to 125，封装：HTSSOP (PWP)-28，包装数量MPQ：48个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网LM5056PMH/NOPB的批量USD价格：2.458（1000+）

LM5056PMHE/NOPB，工作温度：-40 to 125，封装：HTSSOP (PWP)-28，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网LM5056PMHE/NOPB的批量USD价格：2.458（1000+）

LM5056PMHX/NOPB，工作温度：-40 to 125，封装：HTSSOP (PWP)-28，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网LM5056PMHX/NOPB的批量USD价格：2.048（1000+）
