LM5143 是一款 65V 同步降压直流/直流控制器，适用于高电流单路或双路输出。该器件源自宽 V_IN 范围控制器系列，采用交错式可堆叠峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应、优异的负载和线路调节能力，并可通过用于高输出电流的并联相位实现精确的电流共享。65 ns 的高侧开关超短导通时间有助于获得大降压比，支持从 12V、24V 或 48V 输入到低电压轨的直接降压转换，从而降低系统复杂性和成本。 LM5143 在输入电压突降至 3.5V 时，仍能根据需要以接近 100% 的占空比继续工作。

15 µA 空载静态电流及稳压输出电压可延长电池供电系统的工作运行时间。利用开关稳压器的输出或其他可用电源为 LM5143 供电，可实现更低的输入静态电流和功率损耗。

• 提供功能安全
  • 有助于进行功能安全系统设计的文档
• 多功能同步降压直流/直流控制器
  • 宽输入电压范围为 3.5V 至 65V
  • 1% 精度、3.3V/5V 固定电压或 0.6V 至 55V 可调输出电压
  • 150°C 最大结温
  • 4 μA 典型关断模式电流
  • 15 μA 典型空载待机电流
• 两个交错式同步降压通道
  • 双通道或单输出多相
  • 65 ns tON(min)，可实现高 VIN/VOUT 比
  • 60 ns tOFF(min)，可实现低压降
• 固有保护特性，可实现稳健设计
  • 分流或电感器 DCR 电流感测
  • 断续模式过流保护
  • 独立的使能和 PGOOD 功能
  • 可调节输出电压软启动
  • VCC、VDDA 和栅极驱动 UVLO 保护
  • 具有迟滞功能的热关断保护
• 针对 CISPR 11 和 CISPR 32 B 级传导和辐射 EMI 要求进行了优化
  • 由压摆率控制的自适应栅极驱动器
  • 扩频可降低峰值发射
• 100 kHz 至 2.2 MHz 开关频率
  • 同步输入和同步输出功能
  • 可选二极管仿真或 FPWM 模式

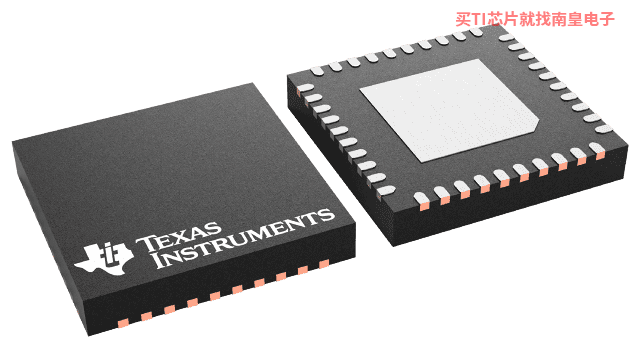

• 6mm × 6mm VQFN-40 封装
• 使用 LM5143 并借助 WEBENCH Power Designer WEBENCH Power Designer 创建定制设计方案

• Vin (Min) (V)
• 3.5
• Vin (Max) (V)
• 65
• Vout (Min) (V)
• 0.6
• Vout (Max) (V)
• 55
• Iout (Max) (A)
• 100
• Iq (Typ) (uA)
• 16.5
• Switching frequency (Min) (kHz)
• 100
• Switching frequency (Max) (kHz)
• 2200
• Features
• Adjustable Current Limit, Enable, Frequency Synchronization, Light Load Efficiency, Multiple Outputs, Phase Interleaving, Power Good, Pre-Bias Start-Up, Spread Spectrum, Synchronous Rectification, UVLO Adjustable
• Regulated outputs (#)
• 2
• TI functional safety category
• Functional Safety-Capable
• Number of phases
• 2
• Rating
• Catalog

LM5143的完整型号有：LM5143RHAR，以下是这些产品的关键参数及官网采购报价：

LM5143RHAR，工作温度：-40 to 150，封装：VQFN (RHA)-40，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网LM5143RHAR的批量USD价格：1.655（1000+）

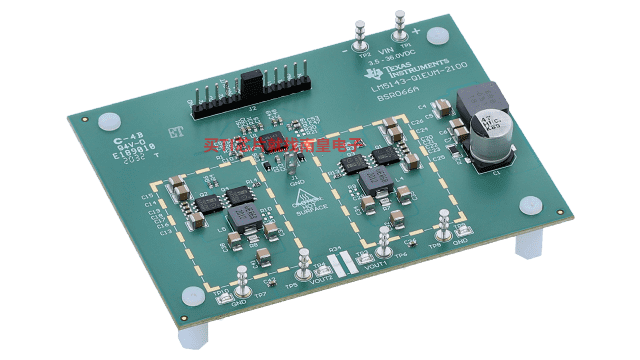

LM5143-Q1EVM-2100 — 双通道汽车类同步降压控制器评估模块

The LM5143-Q1-EVM2100 high density evaluation module (EVM) is designed to showcase the performance of the LM5143-Q1 high performance, dual-channel, automotive synchronous buck DC/DC buck controller. It operates over a wide input voltage range of 3.5 V to 36 V to deliver fixed 5-V and 3.3-V outputs (...)

LM5143 PSpice Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

LM5143DESIGN-CALC — LM5143-Q1、LM5143A-Q1、LM5143、LM25143-Q1 和 LM25143 控制器快速入门设计工具

该独立工具有助于基于 LM5143-Q1 低 IQ 同步直流/直流降压控制器设计直流/直流降压稳压器。用户可快速实现优化设计，满足应用需求。
