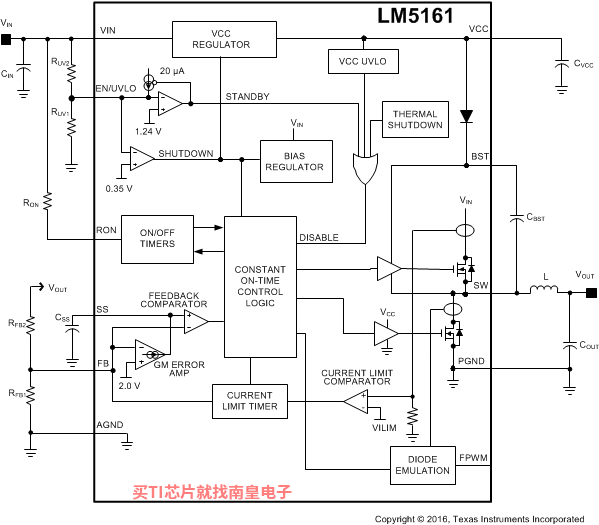

LM5161 是一款集成高侧和低侧金属氧化物半导体场效应晶体管 (MOSFET) 的 100V、1A 同步降压转换器。恒定导通时间控制方案无需环路补偿，支持快速瞬态响应下的高降压比。内部反馈放大器在完整工作温度范围保持 ±1% 的输出电压调节率。导通时间与输入电压成反比，产生近似恒定的开关频率。峰谷电流限制电路可防止发生过载。欠压锁定 (EN/UVLO) 电路独立提供可调节输入欠电压阈值和迟滞。LM5161 通过其 FPWM 输入引脚可选择在所有负载水平下以强制连续导通模式 (CCM) 运行，或在轻载或空载条件下以断续导通模式 (DCM) 运行。在强制 CCM 下运行时，LM5161 支持多输出和隔离式 Fly-Buck 应用中，低功耗是一个关键问题。当通过编程实现 DCM 操作时，LM5161 提供严格稳压的降压输出，无需使用任何外部纹波反馈注入电路。

• 4.5V 至 100V 宽输入电压范围
• 集成高侧和低侧开关
  • 无需肖特基二极管
• 1A 最大负载电流
• 恒定导通时间控制
  • 无外部环路补偿
  • 快速瞬态响应
• 轻载条件下可选择 DCM 降压操作
• CCM 选项支持多输出 Fly-Buck?
• 无需外部纹波电路（FPWM = 0 时）
• 近似恒定的开关频率
• 频率最高可调节至 1MHz
• 可编程软启动时间
• 预偏置启动
• 峰值电流限制保护
• 可调输入欠压闭锁 (UVLO) 和滞后
• ±1% 反馈电压基准
• 热关断保护
• 使用 LM5161 并借助 WEBENCH? 电源设计器创建定制设计方案

• Vin (Max) (V)
• 100
• Vin (Min) (V)
• 4.5
• Iout (Max) (A)
• 1
• Features
• Enable, Light Load Efficiency, Pre-Bias Start-Up, Synchronous Rectification
• Operating temperature range (C)
• -40 to 125
• Regulated outputs (#)
• 1

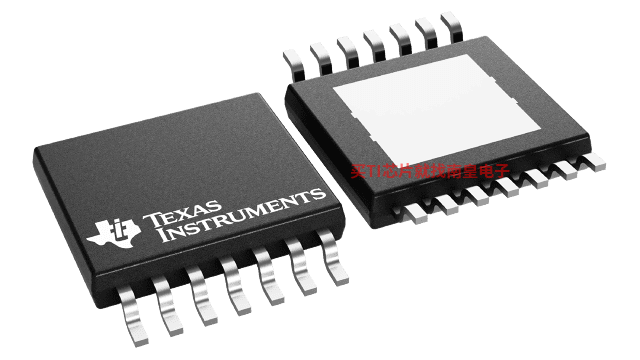

• Package type
• HTSSOP(14)

LM5161的完整型号有：LM5161PWPR、LM5161PWPT，以下是这些产品的关键参数及官网采购报价：

LM5161PWPR，工作温度：-40 to 125，封装：HTSSOP (PWP)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网LM5161PWPR的批量USD价格：1.742（1000+）

LM5161PWPT，工作温度：-40 to 125，封装：HTSSOP (PWP)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网LM5161PWPT的批量USD价格：2.09（1000+）

LM5161PWPBKEVM — LM5161 宽输入电压、同步降压转换器恒定导通时间评估模块

LM5161PWPBKEVM 评估板利用恒定导通时间 (COT) 工作原理提供了功能齐全的降压稳压器。此评估板可在 15V 至 80V 的输入电压范围内提供 12V 的输出电压。电路可提供 1.0A 的最大负载电流。应用原理图采用的设置可通过高达 48V 的标称总线工作。额定开关频率大约为 300kHz。高侧和低侧 MOSFET 集成在 LM5161 中。

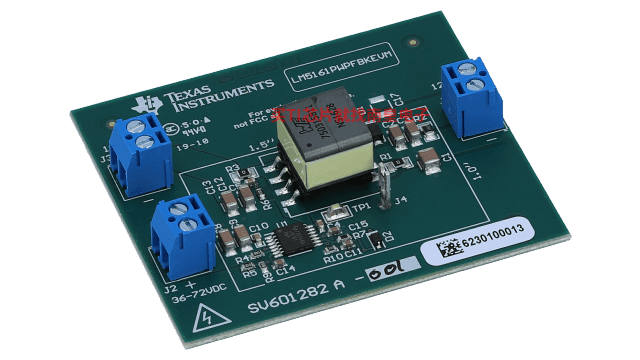

LM5161PWPFBKEVM — LM5161 宽输入电压 Fly-Buck 评估模块

LM5161PWPFBKEVM 评估板利用恒定导通时间 (COT) 工作原理提供了功能齐全的 Fly-Buck 稳压器。此评估板可在 36V 至 72V 的输入电压范围内提供 12V 的隔离式辅助输出电压。电路可提供 800mA 的辅助输出负载电流。此应用原理图设定为最高可在 48V 的额定总线电压下工作。标称开关频率约为 300kHz。高侧和低侧 MOSFET 集成在 LM5161 中。

LM5161 PSpice Buck and Fly-Buck Transient Model

该工具可帮助电源工程师基于规格选择正确的隔离式直流-直流拓扑。根据所选择的拓扑，计算器还会针对设计建议正确的 IC。

LM5161 Buck Quick Start Component Selector

此参考设计使用 UCD3138064A 作为数字控制器，用来控制两相双轨反相降压/升压。此非隔离式转换器适用于无线射频电源。输入电压范围为 -35V 至 -60V。输出电压有两种。电源轨 1 的默认输出电压为 32V，最大电流为 8.5A；电源轨 2 的默认输出电压为 48V，最大电流为 5.5A。可调输出电压范围为 30V 至 56V。通过某些元件更改和固件更改，硬件可用于电流模式控制或转换模式控制，从而增加功率并提高负载瞬态性能。三种控制模式的测试结果会分别提供。

PMP4486 — 具有 3 路输出的 48V 输入电压数字 POL 参考设计

PMP4486 是一款基于 GaN 的参考设计解决方案，适用于电信和计算应用。GaN 模块 LMG5200 可实现高效率单级转换，输入范围从 36 至 60V 向下一直到 29V、12V 和 1.0V。此设计展示了具有高集成度和低开关损耗的基于 GaN 的设计所具有的优势。低成本 ER18 平面 PCB 变压器嵌于板上。此参考设计尺寸紧凑 (56mmX86mmX16mm)。

PMP40042 — 适用于输入电压为 48V 的隔离式系统辅助电源的 Flybuck 参考设计电源参考设计

PMP40042 是适用于电信和服务器应用的D-CAP 辅助隔离式电源参考设计解决方案。该高度集成和低开关损耗模块采用 UVLO、OTP、OCP、SS 和预偏置启动，可实现 48V 系统应用的高效率。 低成本、紧凑变压器嵌于板上。板的尺寸非常紧凑 (31mm * 11.9mm * 5mm)。
