LM5181-Q1 是一款初级侧稳压 (PSR) 反激式转换器，在 4.5V 至 65V 的宽输入范围内具有高效率。隔离输出电压采样自初级侧反激式电压，因此，无需使用光耦合器、电压基准或变压器的第三绕组进行输出电压稳压。

凭借高度的集成性，可实现简单可靠的高密度设计，其中只有一个组件穿过隔离层。通过采用边界导电模式 (BCM) 开关，可实现紧凑的磁解决方案以及优于 ±1.5% 的负载和线路调节性能。集成的 100V 功率 MOSFET 能够提供高达 4W 的输出功率并提高应对线路瞬变的余量。

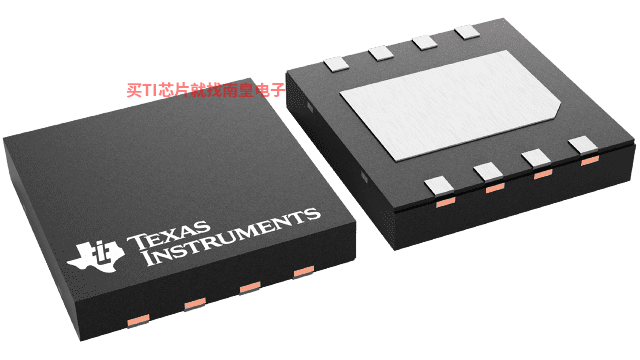

LM5181-Q1 转换器符合汽车 AEC-Q100 1 级标准，并且采用引脚间距为 0.8mm 且具有可湿性侧面的 8 引脚 WSON 封装。

LM5181-Q1 反激式转换器简化了隔离式直流/直流电源的实现，且可通过可选 功能 优化目标终端设备的性能。该器件通过一个电阻器来设置输出电压，同时使用可选的电阻器通过抵消反激式二极管的压降热系数来提高输出电压精度。其他 功能 包括内部固定或外部可编程软启动、可实现更高效率的可选偏置电源连接、用于可调节线路 UVLO 的精密使能输入（带迟滞功能）、间断模式过载保护和带自动恢复功能的热关断保护。

• 符合面向汽车 应用的 AEC-Q100 标准
  • 器件温度等级 1：-40℃ 至 125℃ 的环境温度范围
• 提供功能安全
  • 可帮助进行功能安全系统设计的可用文档
• 专为可靠耐用的应用 设计
  • 4.5V 至 65V 的宽输入电压范围，启动后的工作电压低至 3.5V
  • 稳定可靠的解决方案，只有一个组件穿过隔离层
  • ±1.5% 的总输出稳压精度
  • 可选 VOUT 温度补偿
  • 6ms 内部或可编程软启动
  • 输入 UVLO 和热关断保护
  • 断续模式过流故障保护
  • 具有 –40°C 至 +150°C 的结温范围
• 通过集成技术减小解决方案尺寸，降低成本
  • 集成 100V、0.4Ω 功率 MOSFET
  • 无需光耦合器或变压器辅助绕组即可进行 VOUT 稳压
  • 内部环路补偿
• 高效率 PSR 反激运行
  • MOSFET 在 BCM 模式下实现准谐振关断
  • 低输入静态电流
  • 具有用于提升效率的外部偏置选项
  • 具有单输出和多输出实施手段
• 使用 WEBENCH? 电源设计器创建定制稳压器设计
• 超低的 EMI 传导和辐射信号
  • 软开关可避免二极管反向恢复
  • 根据标准要求进行了优化CISPR 25 5 类

• Vin (Max) (V)
• 65
• Vin (Min) (V)
• 4.5
• Iout (Max) (A)
• 0.75
• Features
• Adjustable UVLO, Enable, Integrated Switches, Light-Load Efficiency, Pre-Bias Start-Up
• Operating temperature range (C)
• -40 to 150
• Regulated outputs (#)
• 1
• Package type
• WSON
• TI functional safety category
• Functional Safety-Capable

LM5181-Q1的完整型号有：LM5181QNGURQ1，以下是这些产品的关键参数及官网采购报价：

LM5181QNGURQ1，工作温度：-40 to 150，封装：WSON (NGU)-8，包装数量MPQ：4500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM5181QNGURQ1的批量USD价格：1.227（1000+）

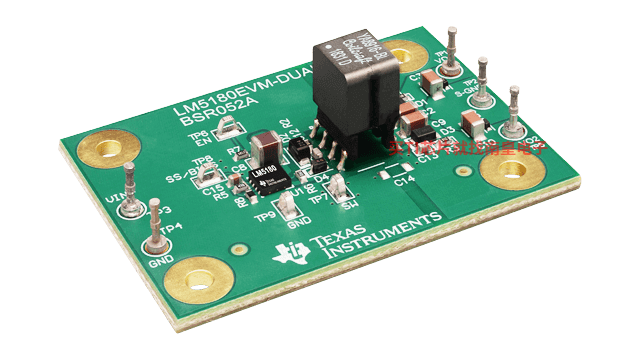

LM5180EVM-DUAL — 宽输入电压 PSR 反激式转换器双路输出评估模块

LM5180EVM-DUAL 评估模块 (EVM) 可展示具有宽输入电压范围的 LM5180 PSR 反激式转换器的性能。该设计采用微型尺寸封装，所需组件数量较少。它在 10V 至 65V 宽输入电压范围内工作，能够以最高 200mA 的电流提供 15V 和 -7.7V 的输出电压。在不使用辅助绕组或光耦合器的情况下工作时，LM5180 可提供高于 1% 的紧凑输出电压调节。LM5180 提供一整套的保护特性，以确保在故障状况期间对稳压器进行保护。这些特性包括确保电压骤降状况期间正常运行的欠压锁定、降低浪涌电流的可编程软启动、间断模式过流保护和热关断。还提供了精密使能端和输出电压热补偿功能。

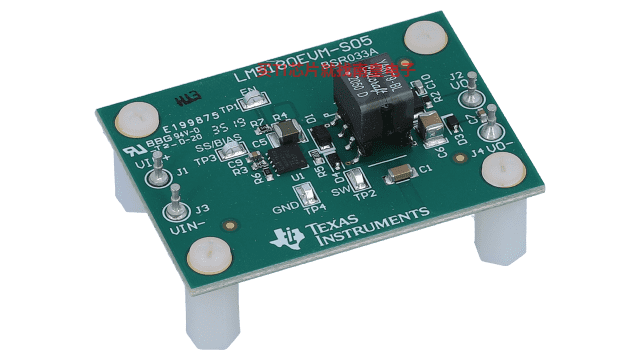

LM5180EVM-S05 — 宽输入电压 PSR 反激式转换器单路输出评估模块

The LM5180EVM-S05 evaluation module (EVM) is designed to showcase the performance of the LM5180 PSR flyback converter with wide input voltage range. The design is packaged in a miniature footprint with low component count. It operates over a wide input voltage range of 10 V to 65 V to deliver a (...)

LM5181-Q1 PSpice Transient Model (Rev. A)

欢迎使用 LM5181 快速入门设计工具。此独立工具可促进并协助电源工程师设计基于 LM5181 PSR 反激式转换器的直流/直流反激式稳压器。这样，用户可以快速实现优化的设计，以满足应用要求。
