LM61_TI 具有 10mV/°C 增益和 TO-92 封装选项的 ±3°C 模拟输出温度传感器

LM61的基本参数

制造厂商：TI
产品类别：传感器
技术类目：温度传感器和控制 IC - 模拟温度传感器
功能描述：具有 10mV/°C 增益和 TO-92 封装选项的 ±3°C 模拟输出温度传感器
点击这里打开及下载LM61的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

LM61的产品详情：

The LM61 device is a precision, integrated-circuit temperature sensor that can sense a –30°C to 100°C temperature range while operating from a single 2.7-V supply. The output voltage of the LM61 is linearly proportional to temperature (10 mV/°C) and has a DC offset of 600 mV. The offset allows reading negative temperatures without the need for a negative supply. The nominal output voltage of the LM61 ranges from 300 mV to 1600 mV for a –30°C to 100°C temperature range. The LM61 is calibrated to provide accuracies of ±2°C at room temperature and ±3°C over the full –25°C to 85°C temperature range.

The linear output of the LM61, 600-mV offset, and factory calibration simplify external circuitry required in a single supply environment where reading negative temperatures is required. Because the quiescent current is less than 125 µA, self-heating is limited to a very low 0.2°C in still air. Shutdown capability for the LM61 is intrinsic because its inherent low power consumption allows it to be powered directly from the output of many logic gates.

LM61的优势和特性：

Calibrated Linear Scale Factor of 10 mV/°C
Rated for Full Temperature Range (–30° to 100°C)
Suitable for Remote Applications
UL Recognized Component
±2°C or ±3°C Accuracy at 25°C (Maximum)
±3°C Accuracy for –25°C to 85°C (Maximum)
±4°C Accuracy for –30°C to 100°C (Maximum)
10 mV/°C Temperature Slope (Maximum)
2.7-V to 10-V Power Supply Voltage Range
125-μA Current Drain at 25°C (Maximum)
±0.8°C Nonlinearity (Maximum)
800-Ω Output Impedance (Maximum)

LM61的参数（英文）：

Local sensor accuracy (Max) (+/- C)
2
Operating temperature range (C)
-25 to 85, -30 to 100
Supply voltage (Min) (V)
2.7
Supply voltage (Max) (V)
10
Supply current (Max) (uA)
125
Interface type
Analog output
Sensor gain (mV/Deg C)
10
Rating
Catalog
Features
UL recognized

LM61具体的完整产品型号参数及价格（美元）：

LM61的完整型号有：LM61BIM3/NOPB、LM61BIM3X/NOPB、LM61BIZ/LFT3、LM61BIZ/NOPB、LM61CIM3/NOPB、LM61CIM3X/NOPB、LM61CIZ/LFT2、LM61CIZ/NOPB、LM61BIM3、LM61CIM3，以下是这些产品的关键参数及官网采购报价：

LM61BIM3/NOPB，工作温度：-25 to 85，封装：SOT-23 (DBZ)-3，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM61BIM3/NOPB的批量USD价格：.437（1000+）

LM61BIM3X/NOPB，工作温度：-25 to 85，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM61BIM3X/NOPB的批量USD价格：.364（1000+）

LM61BIZ/LFT3，工作温度：PropertyValue，封装：TO-92 (LP)-3，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网LM61BIZ/LFT3的批量USD价格：.364（1000+）

LM61BIZ/NOPB，工作温度：-25 to 85，封装：TO-92 (LP)-3，包装数量MPQ：1800个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网LM61BIZ/NOPB的批量USD价格：.437（1000+）

LM61CIM3/NOPB，工作温度：-30 to 100，封装：SOT-23 (DBZ)-3，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM61CIM3/NOPB的批量USD价格：.437（1000+）

LM61CIM3X/NOPB，工作温度：-30 to 100，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM61CIM3X/NOPB的批量USD价格：.364（1000+）

LM61CIZ/LFT2，工作温度：PropertyValue，封装：TO-92 (LP)-3，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网LM61CIZ/LFT2的批量USD价格：.364（1000+）

LM61CIZ/NOPB，工作温度：-30 to 100，封装：TO-92 (LP)-3，包装数量MPQ：1800个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网LM61CIZ/NOPB的批量USD价格：.364（1000+）

LM61BIM3，工作温度：-25 to 85，封装：SOT-23 (DBZ)-3，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM61BIM3的批量USD价格：.564（1000+）

LM61CIM3，工作温度：-30 to 100，封装：SOT-23 (DBZ)-3，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM61CIM3的批量USD价格：.564（1000+）

LM61的评估套件：

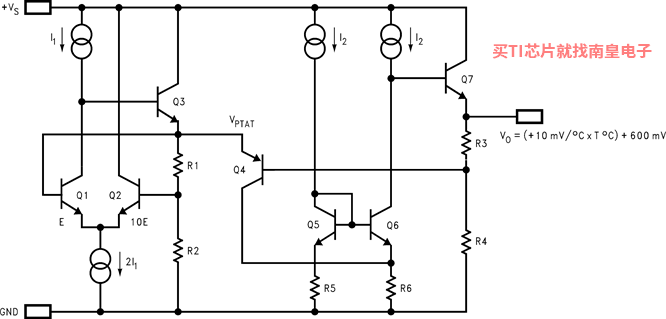

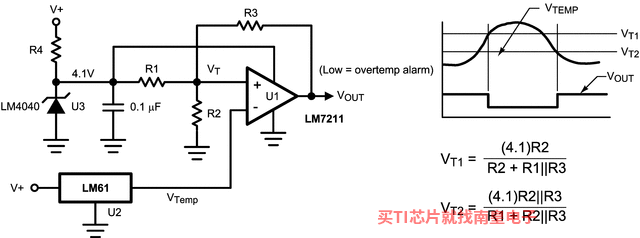

LM61的电路图解：
