LM62440-Q1 是一款汽车专用的高性能直流/直流同步降压转换器。该器件具有集成式高侧和低侧 MOSFET，能够在 3.0V 至 36V 的宽输入电压范围内提供高达 4A 的输出电流；可耐受 42V 电压，支持 400ms 时长的负载突降。LM62440-Q1 可对压降进行软恢复，因此无需对输出进行过冲。

LM62440-Q1 专门设计用于降低 EMI。该器件具有假随机展频、可调节 SW 节点上升时间和低 EMI，并采用具有低开关节点振铃和易于使用、优化型引脚排列的 VQFN-HR 封装。开关频率可在 200kHz 至 2.2MHz 范围内同步，从而避开噪声敏感频段。另外，可以选择频率，从而在低工作频率下提高效率，或在高工作频率下缩小解决方案尺寸。

自动模式可在轻负载运行时进行频率折返，实现仅 7µA（典型值）的空载电流消耗和高轻负载效率。PWM 和 PFM 模式之间无缝转换，以及极低的 MOSFET 导通电阻和外部偏置输入，均确保在整个负载范围内实现卓越的效率。

• 符合面向汽车应用的 AEC-Q100 标准
  • 温度等级 1：–40°C 至 +150°C，TJ
• 提供功能安全
  • 可帮助进行功能安全系统设计的文档
• 针对超低 EMI 要求进行了优化
  • HotRod? 封装和并行输入路径可以尽可能减少开关节点振铃
  • 展频可降低峰值发射
  • 可调节 SW 节点上升时间
  • 轻负载下可通过引脚可选 FPWM 模式提供恒定频率
• 专为汽车应用而设计
  • 支持 42V 的汽车负载突降
  • ±1% 的总输出稳压精度
  • VOUT 可在 1V 至 95% 的 VIN 之间调节，出厂时可选 5V 和 3.3V 固定输出电压
• 可在所有负载下进行高效电源转换
  • 在 13.5VIN、3.3VOUT 下具有 7μA 的无负载电流
  • 在 1mA、13.5VIN、5VOUT 下 PFM 效率为 83%
  • 具有用于提升效率的外部偏置选项
• 适用于可扩展电源
  • 与以下器件引脚兼容：
    • LM61440-Q1（36V、4A、可调节 fSW）
    • LM61460-Q1（36V、6A、可调节 fSW）
    • LMQ62440-Q1（36V、4A、内部电容）

• Vin (Min) (V)
• 3
• Vin (Max) (V)
• 36
• Vout (Min) (V)
• 1
• Vout (Max) (V)
• 34
• Iout (Max) (A)
• 4
• Iq (Typ) (uA)
• 7
• Switching frequency (Min) (kHz)
• 2200
• Switching frequency (Max) (kHz)
• 2200
• Features
• Enable, Frequency Synchronization, Light Load Efficiency, Over Current Protection, Power Good, Soft Start Fixed, Spread Spectrum, Synchronous Rectification, Wettable Flanks Package
• Rating
• Automotive
• Regulated outputs (#)
• 1
• Control mode
• Current Mode
• Duty cycle (Max) (%)
• 98

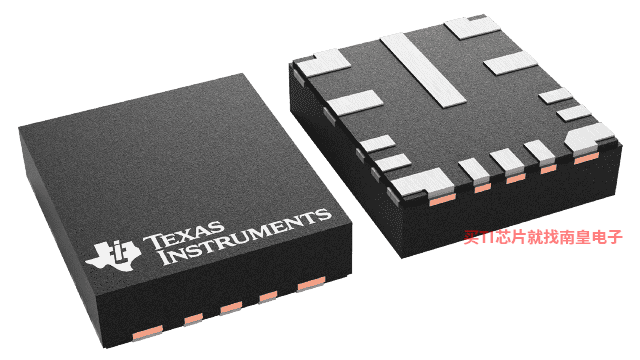

LM62440-Q1的完整型号有：LM62440ALPQRJRRQ1、LM62440APPQRJRRQ1、LM62440BLPQRJRRQ1、LM62440BPPQRJRRQ1、LM62440CLPQRJRRQ1、LM62440CPPQRJRRQ1，以下是这些产品的关键参数及官网采购报价：

LM62440ALPQRJRRQ1，工作温度：-40 to 150，封装：VQFN-HR (RJR)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM62440ALPQRJRRQ1的批量USD价格：1.735（1000+）

LM62440APPQRJRRQ1，工作温度：-40 to 150，封装：VQFN-HR (RJR)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM62440APPQRJRRQ1的批量USD价格：1.735（1000+）

LM62440BLPQRJRRQ1，工作温度：-40 to 150，封装：VQFN-HR (RJR)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM62440BLPQRJRRQ1的批量USD价格：1.735（1000+）

LM62440BPPQRJRRQ1，工作温度：-40 to 150，封装：VQFN-HR (RJR)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM62440BPPQRJRRQ1的批量USD价格：1.735（1000+）

LM62440CLPQRJRRQ1，工作温度：-40 to 150，封装：VQFN-HR (RJR)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM62440CLPQRJRRQ1的批量USD价格：1.735（1000+）

LM62440CPPQRJRRQ1，工作温度：-40 to 150，封装：VQFN-HR (RJR)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM62440CPPQRJRRQ1的批量USD价格：1.735（1000+）

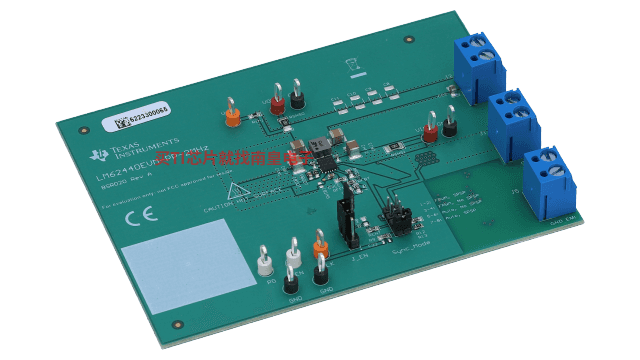

LM62440EVM — 36-V, low EMI 4-A, 5-V synchronous, 2-MHz, step-down converter evaluation module

LM62440 评估模块 (EVM) 是一款经全面组装和测试的电路，用于评估 LM62440 同步降压转换器。LM62440 采用小尺寸解决方案，提供出色的效率、低 Iq 和低 EMI。

LM62440APP-Q1 PSpice Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
