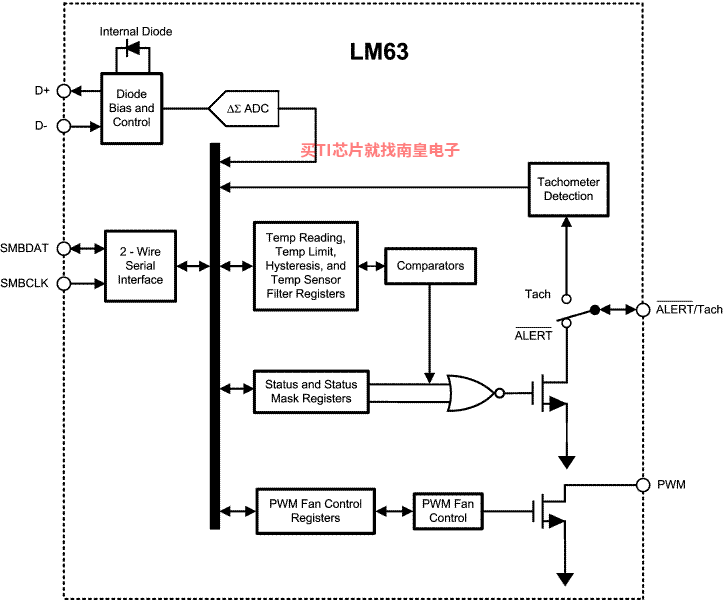

The LM63 is a remote diode temperature sensor with integrated fan control. The LM63 accurately measures: (1) its own temperature and (2) the temperature of a diode-connected transistor, such as a 2N3904, or a thermal diode commonly found on Computer Processors, Graphics Processor Units (GPU) and other ASIC's. The LM63 remote temperature sensor's accuracy is factory trimmed for the series resistance and 1.0021 non-ideality of the Intel 0.13 µm Pentium 4 and Mobile Pentium 4 Processor-M thermal diode. The LM63 has an offset register to correct for errors caused by different non-ideality factors of other thermal diodes.

The LM63 also features an integrated, pulse-width-modulated (PWM), open-drain fan control output. Fan speed is a combination of the remote temperature reading, the lookup table and the register settings. The 8-step Lookup Table enables the user to program a non-linear fan speed vs. temperature transfer function often used to quiet acoustic fan noise.

• Accurately Senses Diode-Connected 2N3904 Transistors or Thermal Diodes On Board Large Processors or ASICs
• Accurately Senses its Own Temperature
• Factory Trimmed for Intel Pentium 4 and Mobile Pentium 4 Processor-M Thermal Diodes
• Integrated PWM Fan Speed Control Output
• Acoustic Fan Noise Reduction With User-Programmable 8-Step Lookup Table
• Multi-Function, User-Selectable Pin for Either ALERT Output, or Tachometer Input, Functions
• Tachometer Input for Measuring Fan RPM

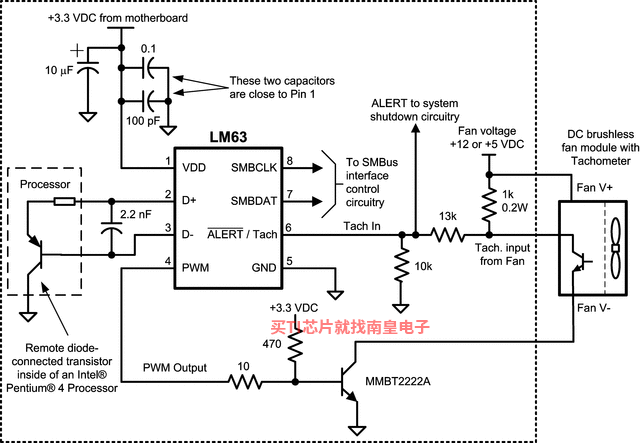

• Smart-Tach Modes for Measuring RPM of Fans With Pulse-Width-Modulated Power as Shown in Typical Application
• Offset Register can Adjust for a Variety of Thermal Diodes

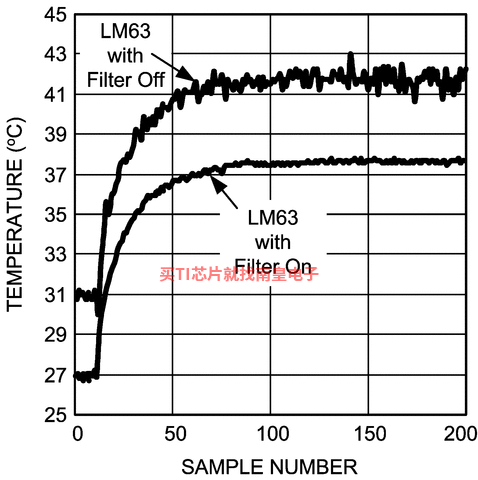

• 10 Bit Plus Sign Remote Diode Temperature Data Format, With 0.125°C Resolution
• SMBus 2.0 Compatible Interface, Supports TIMEOUT
• LM86-Compatible Pinout
• LM86-Compatible Register Set

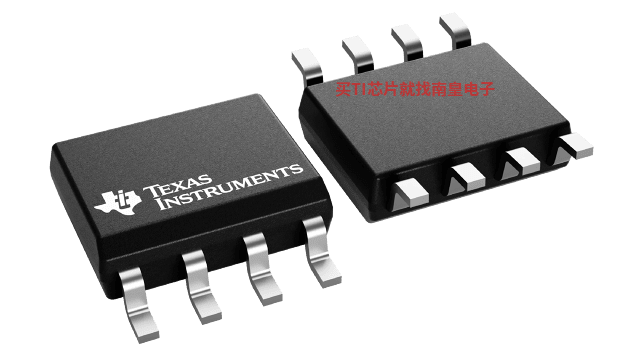

• 8-Pin SOIC Package

Intel is a trademark of Texas Instruments. Pentium is a trademark of Texas Instruments. All trademarks are the property of their respective owners.

• Local sensor accuracy (Max) (+/- C)
• 3
• Type
• Fan Controller
• Operating temperature range (C)
• 0 to 125
• Supply voltage (Min) (V)
• 3
• Interface type
• SMBus
• Supply voltage (Max) (V)
• 3.6
• Supply current (Max) (uA)
• 2000
• Temp resolution (Max) (bits)
• 8
• Features
• PWM output, Tachometer, ALERT
• Remote channels (#)
• 1
• Addresses
• 1
• Rating
• Catalog

LM63的完整型号有：LM63CIMA/NOPB、LM63CIMAX/NOPB、LM63DIMA/NOPB、LM63DIMAX/NOPB、LM63CIMA，以下是这些产品的关键参数及官网采购报价：

LM63CIMA/NOPB，工作温度：0 to 125，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM63CIMA/NOPB的批量USD价格：1.35（1000+）

LM63CIMAX/NOPB，工作温度：0 to 125，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM63CIMAX/NOPB的批量USD价格：1.125（1000+）

LM63DIMA/NOPB，工作温度：0 to 125，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM63DIMA/NOPB的批量USD价格：1.35（1000+）

LM63DIMAX/NOPB，工作温度：0 to 125，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM63DIMAX/NOPB的批量USD价格：1.125（1000+）

LM63CIMA，工作温度：0 to 125，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-235C-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM63CIMA的批量USD价格：1.744（1000+）

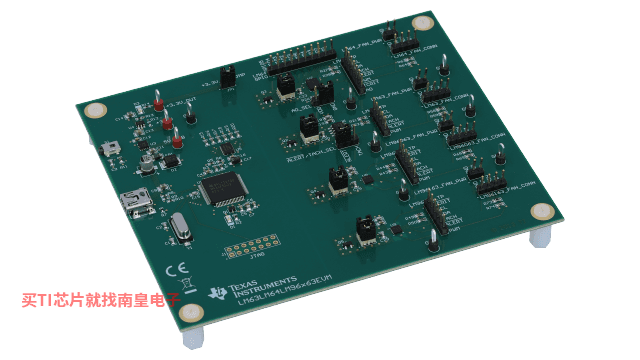

LM63LM64LM96X63EVM — LM63LM64LM96x63EVM - 用于具有风扇控制的远程二极管数字温度传感器的评估模块

LM63LM64LM96x63EVM 评估模块 (EVM) 可让开发人员立即开始评估 LM63、LM64、LM96063 和 LM96163 远程数字温度传感器/风扇控制器系列 IC 的功能和性能。在控制内置 I2C 开关的 GUI 中点击相应器件选择菜单，即可评估所有这四种器件。

DIGITALTEMPSENSORSEVM-SW — 用于硬件监控器和数字温度传感器的评估板软件

Evaluation Board Software for Hardware Monitors and Digital Temperature Sensors

LM63SW-LINUX — 用于 LM63 的 Linux 驱动程序

Linux 驱动程序支持 LM63 系列远程二极管温度传感器。Linux 驱动程序支持通过 I2C 总线和接口与硬件监控子系统进行通信。
Linux 主线状态

在 Linux 主线中提供：是
可通过 git.ti.com 获取：不适用

支持的器件：

• lm63
• lm64
• lm96163

Linux 源文件

与该器件关联的文件为：

drivers/hwmon/lm63.c

Documentation/devicetree/bindings/i2c/trivial-devices.txt

Documentation/hwmon/lm63

源文件

drivers/hwmon/lm63.c

Linux 器件树文档

(...)

SENSOREVAL — 用于硬件监控器和数字温度传感器的评估板软件

SensorEval
SensorEval 软件支持通过 USB 接口连接的 TI 最新温度传感器和硬件监控器评估板。此外，该软件还允许访问直接安装在支持 Intel 芯片组的主板上的传感器。

• 下载 SensorEval 软件和手册
• 为以下各项提供 Windows XP 支持：
  • USB 评估板（LM93 除外）
  • Intel ICHx 接口（ADCS9888、LM32、LM40、LM41、LM71、LM95010 和 LM95071 除外）
  • “无硬件”模式支持在没有任何硬件的情况下运行软件
