LM7171的基本参数
  • 制造厂商:TI
  • 产品类别:放大器
  • 技术类目:运算放大器 (op amps) - 高速运算放大器 (GBW ≥ 50MHz)
  • 功能描述:超高速、高输出电流、电压反馈放大器
  • 点击这里打开及下载LM7171的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
LM7171的产品详情:

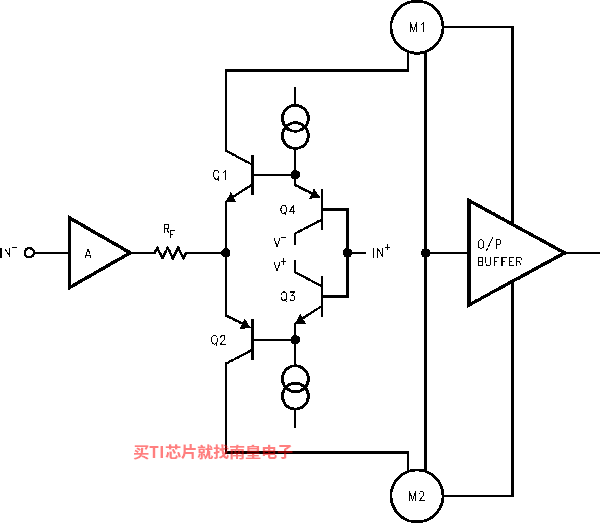

The LM7171 is a high speed voltage feedback amplifier that has the slewing characteristic of a current feedback amplifier, yet it can be used in all traditional voltage feedback amplifier configurations. The LM7171 is stable for gains as low as +2 or −1. It provides a very high slew rate at 4100V/µs and a wide unity-gain bandwidth of 200 MHz while consuming only 6.5 mA of supply current. It is ideal for video and high speed signal processing applications such as HDSL and pulse amplifiers. With 100 mA output current, the LM7171 can be used for video distribution, as a transformer driver or as a laser diode driver.

Operation on ±15 V power supplies allows for large signal swings and provides greater dynamic range and signal-to-noise ratio. The LM7171 offers low SFDR and THD, ideal for ADC/DAC systems. In addition, the LM7171 is specified for ±5 V operation for portable applications.

The LM7171 is built on TI's advanced VIP III (Vertically integrated PNP) complementary bipolar process.

LM7171的优势和特性:
  • (Typical Unless Otherwise Noted)
  • Easy-to-Use Voltage Feedback Topology

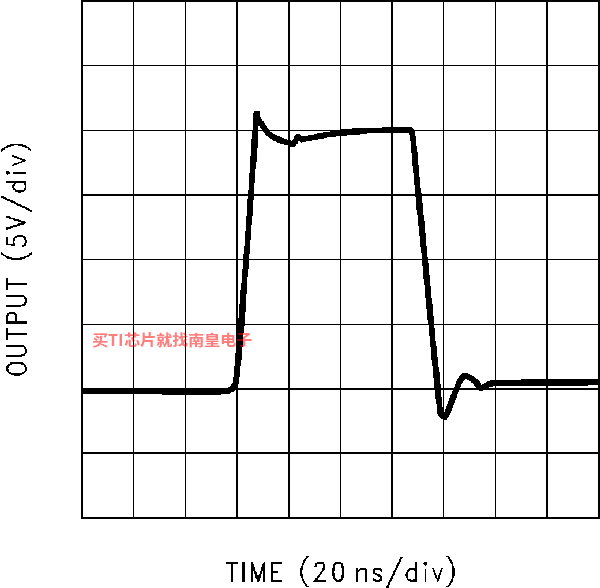

  • Very High Slew Rate: 4100 V/μs
  • Wide Unity-Gain Bandwidth:?200 MHz
  • ?3 dB Frequency @ AV = +2:?220 MHz
  • Low Supply Current:?6.5 mA
  • High Open Loop Gain:?85 dB
  • High Output Current:?100 mA
  • Differential Gain and Phase:?0.01%, 0.02°
  • Specified for ±15V and ±5V Operation
LM7171的参数(英文):
  • Architecture
  • Voltage FB
  • Number of channels (#)
  • 1
  • Total supply voltage (Min) (+5V=5, +/-5V=10)
  • 5.5
  • Total supply voltage (Max) (+5V=5, +/-5V=10)
  • 36
  • GBW (Typ) (MHz)
  • 200
  • BW @ Acl (MHz)
  • 220
  • Acl, min spec gain (V/V)
  • 2
  • Slew rate (Typ) (V/us)
  • 4100
  • Vn at flatband (Typ) (nV/rtHz)
  • 14
  • Vn at 1 kHz (Typ) (nV/rtHz)
  • 14
  • Iq per channel (Typ) (mA)
  • 6.5
  • Vos (offset voltage @ 25 C) (Max) (mV)
  • 1
  • Rail-to-rail
  • No
  • Features
  • Decompensated
  • Rating
  • Catalog
  • Operating temperature range (C)
  • -40 to 85
  • CMRR (Typ) (dB)
  • 105
  • Input bias current (Max) (pA)
  • 10000000
  • Offset drift (Typ) (uV/C)
  • 35
  • Output current (Typ) (mA)
  • 100
  • 2nd harmonic (dBc)
  • 75
  • 3rd harmonic (dBc)
  • 55
  • @ MHz
  • 5
LM7171具体的完整产品型号参数及价格(美元):

LM7171的完整型号有:LM7171AIM/NOPB、LM7171AIMX/NOPB、LM7171BIM/NOPB、LM7171BIMX/NOPB、LM7171BIN/NOPB、LM7171AIM、LM7171BIM,以下是这些产品的关键参数及官网采购报价:

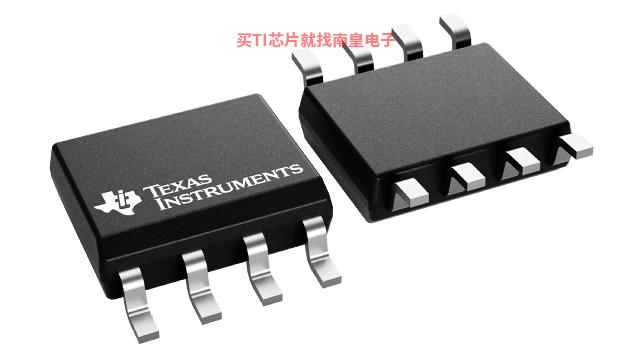

LM7171AIM/NOPB,工作温度:-40 to 85,封装:SOIC (D)-8,包装数量MPQ:95个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:SN,TI官网LM7171AIM/NOPB的批量USD价格:2.027(1000+)

LM7171AIMX/NOPB,工作温度:-40 to 85,封装:SOIC (D)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:SN,TI官网LM7171AIMX/NOPB的批量USD价格:1.771(1000+)

LM7171BIM/NOPB,工作温度:-40 to 85,封装:SOIC (D)-8,包装数量MPQ:95个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:SN,TI官网LM7171BIM/NOPB的批量USD价格:1.599(1000+)

LM7171BIMX/NOPB,工作温度:-40 to 85,封装:SOIC (D)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:SN,TI官网LM7171BIMX/NOPB的批量USD价格:1.343(1000+)

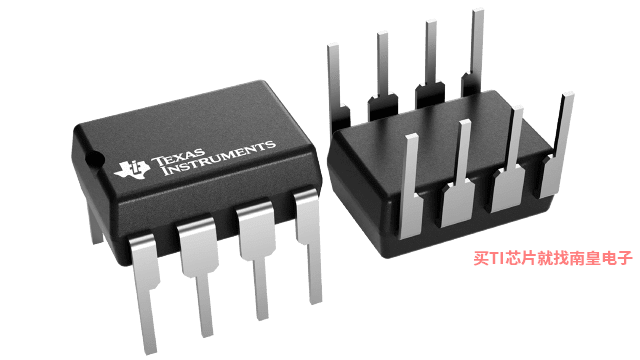

LM7171BIN/NOPB,工作温度:-40 to 85,封装:PDIP (P)-8,包装数量MPQ:40个,MSL 等级/回流焊峰值温度:Level-1-NA-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网LM7171BIN/NOPB的批量USD价格:1.535(1000+)

LM7171AIM,工作温度:-40 to 85,封装:SOIC (D)-8,包装数量MPQ:95个,MSL 等级/回流焊峰值温度:Level-1-235C-UNLIM,引脚镀层/焊球材料:SNPB,TI官网LM7171AIM的批量USD价格:2.795(1000+)

LM7171BIM,工作温度:-40 to 85,封装:SOIC (D)-8,包装数量MPQ:95个,MSL 等级/回流焊峰值温度:Level-1-235C-UNLIM,引脚镀层/焊球材料:SNPB,TI官网LM7171BIM的批量USD价格:2.366(1000+)

轻松满足您的TI芯片采购需求
LM7171的评估套件:

LMH730227 — 用于采用 8 引脚 SOIC 封装的高速单路运算放大器的评估板

National Semiconductor offers this unpopulated Evaluation Board to aid in the evaluation and testing of high-speed Op Amp that are offered in the 8-Pin SOIC package. Resistors, capacitors, or any other surface-mount components can be easily mounted on this board in the desired circuit (...)

LM7171 PSpice Model (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能,允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装,如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能,但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表,请参阅:SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面,其中显示各种常见计算的列表(从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件)。除了可用作单独的工具之外,该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可(1分钟)

VOLT-DIVIDER-CALC — 分压器确定一组分压电阻

VOLT-DIVIDER-CALC quickly determines a set of resistors for a voltage divider. This KnowledgeBase Javascript utility can be used to find a set of resistors for a voltage divider to achieve the desired output voltage. This calculator can also be used to design non-inverting attentuation circuits.

(...)
