LM723JAN-SP_TI 航天级 9.5V 至 40V、150mA 可调节输出线性稳压器

LM723JAN-SP的基本参数

制造厂商：TI
产品类别：电源管理
技术类目：线性和低压降 (LDO) 稳压器
功能描述：航天级 9.5V 至 40V、150mA 可调节输出线性稳压器
点击这里打开及下载LM723JAN-SP的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

LM723JAN-SP的产品详情：

The LM723 is a voltage regulator designed primarily for series regulator applications. By itself, it will supply output currents up to 150 mA; but external transistors can be added to provide any desired load current. The circuit features extremely low standby current drain, and provision is made for either linear or foldback current limiting.

The LM723 is also useful in a wide range of other applications such as a shunt regulator, a current regulator or a temperature controller.

LM723JAN-SP的优势和特性：

150 mA Output Current without External Pass Transistor
Output Currents in Excess of 10A Possible by Adding External Transistors
Input Voltage 40V Max
Output Voltage Adjustable from 2V to 37V
Can be Used as Either a Linear or a Switching Regulator

All trademarks are the property of their respective owners.

LM723JAN-SP的参数（英文）：

Output options
Adjustable Output
Iout (Max) (A)
0.15
Vin (Max) (V)
40
Vin (Min) (V)
9.5
Vout (Max) (V)
37
Vout (Min) (V)
2
Fixed output options (V)
0
Noise (uVrms)
86
Iq (Typ) (mA)
1.7
Thermal resistance θJA (°C/W)
66
Rating
Space
Load capacitance (Min) (μF)
0
Regulated outputs (#)
1
Features
—
Accuracy (%)
3
PSRR @ 100 KHz (dB)
0
Dropout voltage (Vdo) (Typ) (mV)
3000
Operating temperature range (C)
-55 to 125

LM723JAN-SP具体的完整产品型号参数及价格（美元）：

LM723JAN-SP的完整型号有：JL723SCA、JL723SIA、JM38510/10201SCA、JM38510/10201SIA、M38510/10201SCA、M38510/10201SIA，以下是这些产品的关键参数及官网采购报价：

JL723SCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网JL723SCA的批量USD价格：196.036（1000+）

JL723SIA，工作温度：-55 to 125，封装：TO-100 (LME)-10，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：Call TI，TI官网JL723SIA的批量USD价格：235.243（1000+）

JM38510/10201SCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网JM38510/10201SCA的批量USD价格：196.036（1000+）

JM38510/10201SIA，工作温度：-55 to 125，封装：TO-100 (LME)-10，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网JM38510/10201SIA的批量USD价格：235.243（1000+）

M38510/10201SCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-1-NA-UNLIM，引脚镀层/焊球材料：SNPB，TI官网M38510/10201SCA的批量USD价格：196.036（1000+）

M38510/10201SIA，工作温度：-55 to 125，封装：TO-100 (LME)-10，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：Call TI，引脚镀层/焊球材料：Call TI，TI官网M38510/10201SIA的批量USD价格：235.243（1000+）

LM723JAN-SP的评估套件：

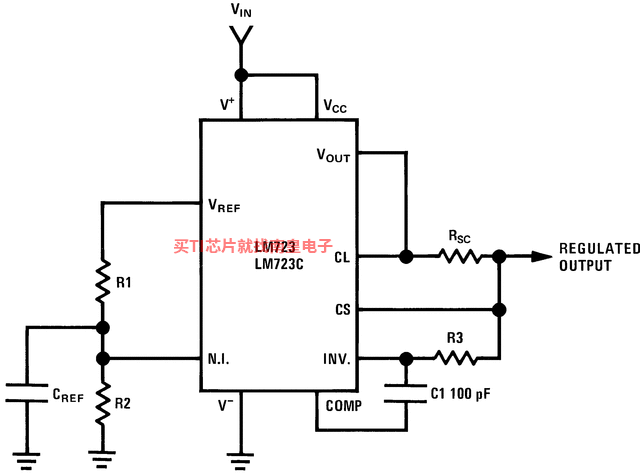

LM723JAN-SP的电路图解：
