LM741的基本参数
  • 制造厂商:TI
  • 产品类别:放大器
  • 技术类目:运算放大器 (op amps) - 通用运算放大器
  • 功能描述:Single, 44-V, 1-MHz operational amplifier
  • 点击这里打开及下载LM741的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
LM741的产品详情:

The LM741 series are general-purpose operational amplifiers which feature improved performance over industry standards like the LM709. They are direct, plug-in replacements for the 709C, LM201, MC1439, and 748 in most applications.

The amplifiers offer many features which make their application nearly foolproof: overload protection on the input and output, no latch-up when the common-mode range is exceeded, as well as freedom from oscillations.

The LM741C is identical to the LM741 and LM741A except that the LM741C has their performance ensured over a 0°C to +70°C temperature range, instead of −55°C to +125°C.

LM741的优势和特性:
  • Overload Protection on the Input and Output
  • No Latch-Up When the Common-Mode Range is Exceeded
LM741的参数(英文):
  • Number of channels (#)
  • 1
  • Total supply voltage (Max) (+5V=5, +/-5V=10)
  • 44
  • Total supply voltage (Min) (+5V=5, +/-5V=10)
  • 10
  • Rail-to-rail
  • No
  • GBW (Typ) (MHz)
  • 1
  • Slew rate (Typ) (V/us)
  • 0.5
  • Vos (offset voltage @ 25 C) (Max) (mV)
  • 3
  • Iq per channel (Typ) (mA)
  • 1.7
  • Vn at 1 kHz (Typ) (nV/rtHz)
  • 30
  • Rating
  • Catalog
  • Operating temperature range (C)
  • -40 to 85, 0 to 70
  • Offset drift (Typ) (uV/C)
  • 15
  • Features
  • Input bias current (Max) (pA)
  • 210000
  • CMRR (Typ) (dB)
  • 90
  • Output current (Typ) (mA)
  • 25
  • Architecture
  • Bipolar
LM741具体的完整产品型号参数及价格(美元):

LM741的完整型号有:LM741C-MWC、LM741CN/NOPB,以下是这些产品的关键参数及官网采购报价:

LM741C-MWC,工作温度:-40 to 85,封装: (YS)-0,包装数量MPQ:1个,MSL 等级/回流焊峰值温度:Level-1-NA-UNLIM,引脚镀层/焊球材料:Call TI,TI官网LM741C-MWC的批量USD价格:.224(1000+)

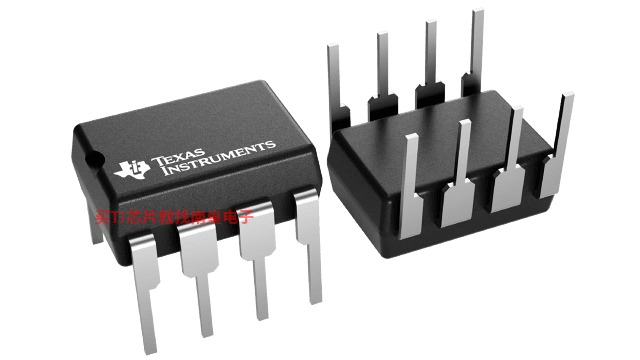

LM741CN/NOPB,工作温度:0 to 70,封装:PDIP (P)-8,包装数量MPQ:40个,MSL 等级/回流焊峰值温度:Level-1-NA-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网LM741CN/NOPB的批量USD价格:.26(1000+)

轻松满足您的TI芯片采购需求
LM741的评估套件:

LM741 PSpice Model (Rev. B)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能,允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装,如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能,但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表,请参阅:SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面,其中显示各种常见计算的列表(从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件)。除了可用作单独的工具之外,该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可(1分钟)

CIRCUIT060013 — Inverting amplifier with T-network feedback circuit

该设计将输入信号 VIN 反相并应用 1000V/V 或 60dB 的信号增益。具有 T 反馈网络的反相放大器可用于获得高增益,而无需 R4 具有很小的值或反馈电阻器具有很大的值。

CIRCUIT060015 — 可调节基准电压电路

该电路结合了一个反相和同相放大器,可使基准电压在正负输入电压范围内进行调节。可通过增加增益来提高最大负基准电压电平。

CIRCUIT060074 — 采用比较器的高侧电流感应电路

该高侧电流检测解决方案使用一个具有轨到轨输入共模范围的比较器,如果负载电流上升至超过 1A,则在比较器输出端 (COMP OUT) 产生过流警报 (OC-Alert) 信号。该实现中的 OC-Alert 信号低电平有效。因此,当超过 1A 阈值后,比较器输出变为低电平。实现了迟滞,使得当负载电流减小至 0.5 A(减少 50%)时,OC-Alert 将返回到逻辑高电平状态。该电路使用漏极开路输出比较器,从而对输出高逻辑电平进行电平转换,以控制数字逻辑输入引脚。对于需要驱动 MOSFET 开关栅极的应用,最好使用具有推挽输出的比较器。
