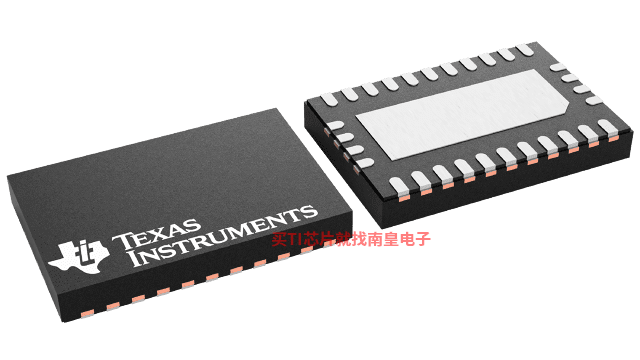

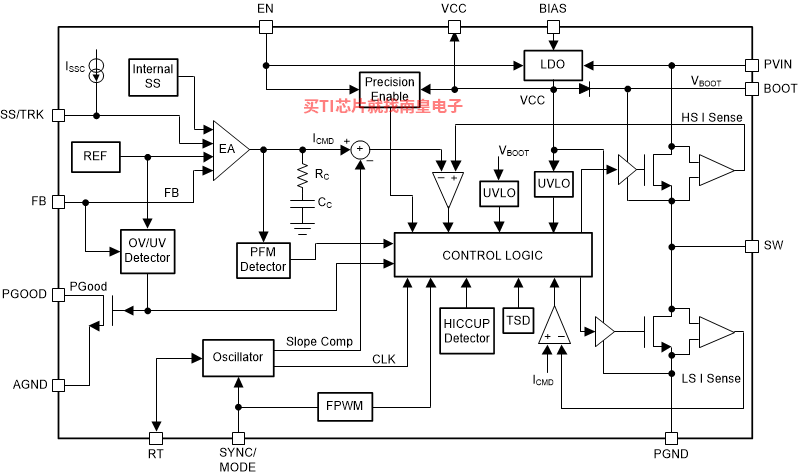

LM76002/LM76003 稳压器是一款易于使用的同步降压直流/直流转换器，能驱动高达 2.5A (LM76002) 或 3.5A (LM76003) 的负载电流，输入电压最高可达 60V。LM76002/LM76003 解决方案尺寸极小，但能提供优异的效率和输出精度。采用峰值电流模式控制。可调 特性 （例如可调开关频率、同步、FPWM 选项、电源正常状态标志、精密使能端、可调式软启动和跟踪）可为各种应用提供灵活且简单易用的 解决方案。轻负载时的自动频率折返和可选的外部偏置电源可以提高效率。该器件需要极少的外部组件，其引脚专为简化 PCB 布局而设计，可提供优异的 EMI (CISPR22) 和热性能。保护 功能 包括输入欠压锁定、热关断、逐周期电流限制和短路保护。LM76002/LM76003 器件采用 WQFN 30 引脚无引线式封装，且具有可湿性侧面。

• 集成同步整流
• 输入电压 3.5V 至 60V（最大值 65V）
• 输出电流：
  • LM76002：2.5A
  • LM76003：3.5A
• 输出电压 1V 至 95% VIN
• 稳压静态电流 15μA
• 宽电压转换范围
  • tON-MIN = 65ns（典型值）
  • tOFF-MIN = 95ns（典型值）
• 系统级 特性
  • 与外部时钟保持同步
  • 电源正常状态标志
  • 精密使能端
  • 可调软启动（默认为 6.3ms）
  • 电压跟踪功能
• 引脚可选式 FPWM 运行
• 可调频率范围：300kHz 至 2.2MHz
• 在轻负载架构下实现高效率 (PFM)
• 保护 功能
  • 逐周期电流限制
  • 具有断续模式的短路保护
  • 过热关断保护
• 使用 LM76002/LM76003 并借助 WEBENCH? 电源设计器创建定制设计方案

• Vin (Min) (V)
• 3.5
• Vin (Max) (V)
• 60
• Vout (Min) (V)
• 1
• Vout (Max) (V)
• 57
• Iout (Max) (A)
• 2.5
• Iq (Typ) (uA)
• 15
• Switching frequency (Min) (kHz)
• 300
• Switching frequency (Max) (kHz)
• 2200
• Features
• Enable, Forced PWM, Frequency Synchronization, Light Load Efficiency, Over Current Protection, Power Good, Pre-Bias Start-Up, Synchronous Rectification, Tracking, Wettable Flanks Package
• Rating
• Catalog
• Regulated outputs (#)
• 1
• Control mode
• Current Mode
• Duty cycle (Max) (%)
• 98

LM76002的完整型号有：LM76002RNPR、LM76002RNPT，以下是这些产品的关键参数及官网采购报价：

LM76002RNPR，工作温度：-40 to 125，封装：WQFN (RNP)-30，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM76002RNPR的批量USD价格：1.65（1000+）

LM76002RNPT，工作温度：-40 to 125，封装：WQFN (RNP)-30，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网LM76002RNPT的批量USD价格：1.98（1000+）

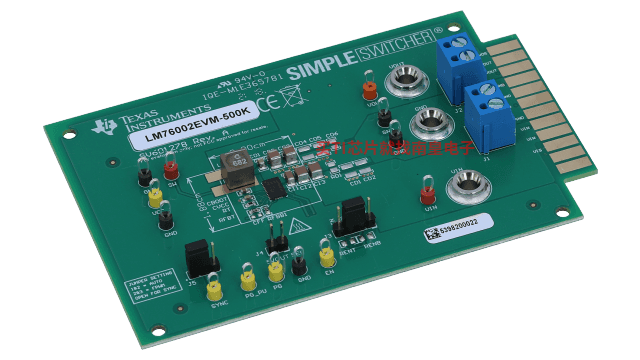

LM76002EVM-500K — LM76002 3.5V 至 60V、2.5A 同步降压电压转换器评估模块

LM76002EVM-500K 评估模块 (EVM) 是一个组装完备且经过测试的电路，用于评估 LM76002 同步降压转换器。此 EVM 在 3.5V 至 60V 输入电压范围内运行，并提供 3.3V/2.5A 或 5V/2.5A 的输出。

LM76002 Non-Inverting and Inverting PSpice Transient Model (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

DC/DC Converter Enable Hysteresis Calculator

该参考设计展示了适用于具有模拟输入/输出和通信模块的保护继电器的非隔离式电源架构，这些模块通过 5V、12V 或 24V 直流输入生成。为了生成电源，该设计针对尺寸和设计时间受限的应用使用带集成 FET 的直流/直流转换器和带集成电感器的电源模块，并针对需要低 EMI 和线性稳压器 (LDO) 以实现低纹波的应用采用 HotRod™ 封装类型。保护措施包括用于输入瞬态保护的平缓钳位 (...)
