The LME49600 is a high performance, low distortion high fidelity 250mA audio buffer. The LME49600 is designed for a wide range of applications. It can be used inside the feedback loop of op amps.

The LME49600 offers a pin-selectable bandwidth: a low current, 110MHz bandwidth mode that consumes 7.3mA and a wide 180MHz bandwidth mode that consumes 13.2mA. In both modes the LME49600 has a nominal 2000V/μs slew rate. Bandwidth is easily adjusted by either leaving the BW pin unconnected or connecting a resistor between the BW pin and the V_EE pin.

The LME49600 is fully protected through internal current limit and thermal shutdown.

• Pin-Selectable Bandwidth and Quiescent Current
• Pure Fidelity, Pure Performance
• Short Circuit Protection
• Thermal Shutdown

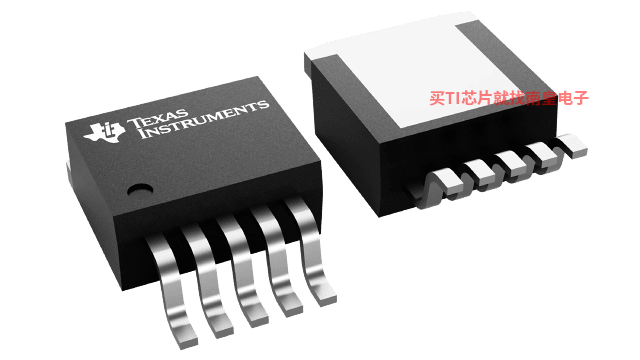

• TO–263 Surface-Mount Package

Key Specifications

• Low THD+N (VOUT = 3VRMS, f = 1kHz, ): 0.00003% (typ)
• Slew Rate: 2000V/μs (typ)
• High Output Current: 250mA (typ)

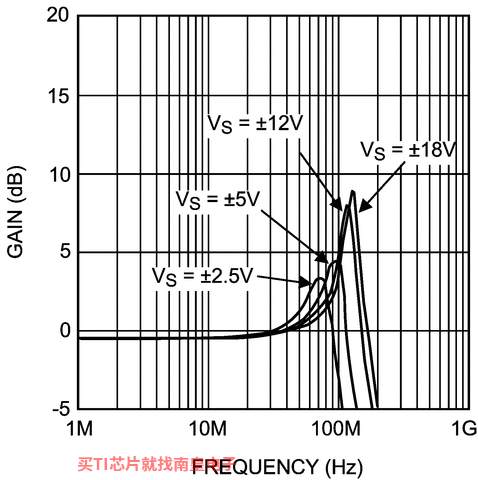

• Bandwidth
  • ?BW Pin Floating: 110MHz (typ)
  • ?BW Connected to VEE: 180MHz (typ)
• Supply Voltage Range: ±2.25V ≤ VS ≤ ±18V

All trademarks are the property of their respective owners.

• Number of channels (#)
• 1
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 4.5
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 36
• GBW (Typ) (MHz)
• 180
• Slew rate (Typ) (V/us)
• 2000
• Rail-to-rail
• No
• Vos (offset voltage @ 25 C) (Max) (mV)
• 60
• Iq per channel (Typ) (mA)
• 14
• Vn at 1 kHz (Typ) (nV/rtHz)
• 3
• Features
• —
• THD + N @ 1 kHz (Typ) (%)
• 0.00003
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85
• Output current (Typ) (mA)
• 250
• Architecture
• Voltage FB
• CMRR (Typ) (dB)
• 0
• Input bias current (Max) (pA)
• 5000000

LME49600的完整型号有：LME49600TS/NOPB，以下是这些产品的关键参数及官网采购报价：

LME49600TS/NOPB，工作温度：-40 to 85，封装：DDPAK/TO-263 (KTT)-5，包装数量MPQ：45个，MSL 等级/回流焊峰值温度：Level-3-245C-168 HR，引脚镀层/焊球材料：SN，TI官网LME49600TS/NOPB的批量USD价格：2.662（1000+）

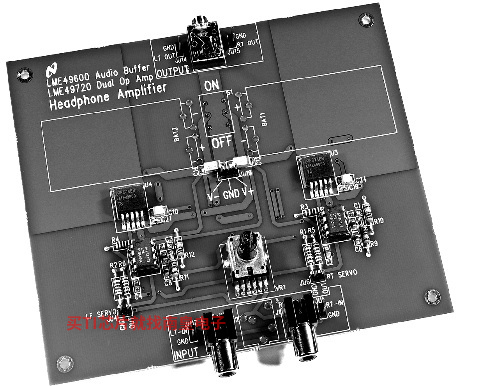

LME49600TSBD — LME49600 耳机放大器评估板

Overview

The LME49600 is a high performance, low distortion high fidelity 250mA audio buffer. Whereas there are many uses for the LME49600, this application report describes a headphone amplifier circuit and associated demonstration board. Designed for use inside an operational amplifier’s feedback (...)
