LMH0318 是一款具有集成电缆驱动器的 3Gbps 高清 (HD)/标清 (SD) SDI 时钟恢复器，设计用于驱动兼容 SMPTE-SDI 和 DVB-ASI 标准的串行视频数据。 时钟和数据恢复电路可消除积累的抖动并检测传入数据速率，无需采用外部基准时钟。 具有 75Ω 和 50Ω 输出的集成驱动器支持多种多媒体选件，如同轴电缆和 FR4 印刷电路板 (PCB)。

• 支持 ST 424(3G)、292(HD)、259(SD)、MADI 和 DVB-ASI
• 锁定至速率 2.97Gbps、1.485Gbps 或相应的 1/1.001 子速率以及 DVB-ASI
• 带有快速锁定时间的无参考运行，涵盖所有支持的或选定的数据速率
• 75Ω 和 100Ω 发送器输出
• 集成了 2:1 复用输入，1:2 解复用/扇出输出
• 基于输入速率检测的自动转换率
• 片上眼图监视器
• 功耗仅 300mW，输入信号丢失时自动断电
• 可通过 SPI 或 SMBus 接口编程
• 单个 2.5V 电源运行

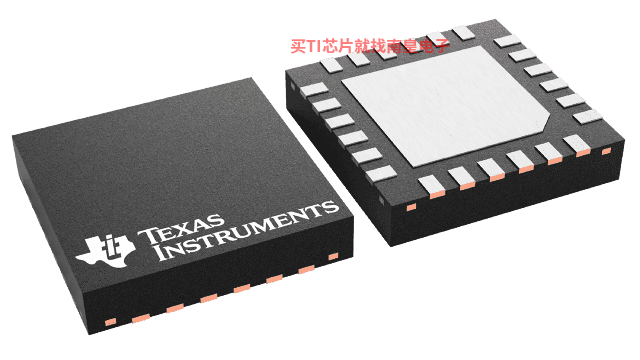

• 小型 4mm x 4mm 24 引脚 QFN 封装
• 工作温度范围：-40℃ 至 85℃
• 与 LMH1218 引脚兼容，可轻松升级至 12G

应用

• 兼容 SMPTE 的串行数字接口 (SDI)
• 广播视频路由器、交换机和监视器
• 数字视频处理和编辑
• DVB-ASI 和分布式放大器

• Function
• Cable driver, Reclocker, Reclocker with cable driver
• Power consumption (mW)
• 300
• Data rate (Max) (Gbps)
• 2.97
• Control interface
• SMBus, SPI
• Operating temperature range (C)
• -40 to 85

LMH0318的完整型号有：LMH0318RTWR、LMH0318RTWT，以下是这些产品的关键参数及官网采购报价：

LMH0318RTWR，工作温度：-40 to 85，封装：WQFN (RTW)-24，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网LMH0318RTWR的批量USD价格：9.68（1000+）

LMH0318RTWT，工作温度：-40 to 85，封装：WQFN (RTW)-24，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网LMH0318RTWT的批量USD价格：11.616（1000+）

LMH1218EVM — LMH1218 评估模块

LMH1218EVM 评估模块提供了一套完备的高带宽平台，可评估德州仪器 LMH1218 具有集成时钟恢复器的 UHD 电缆驱动器的 SDI/UHD 和 10 GbE 信号调节功能。LMH1218EVM 可用于标准符合性测试、性能评估和初始系统原型设计。LMH1218EVM 所用的 SMA 和 BNC 边缘安装连接器可通过市面上销售的分接头电缆、适配器和适配器板（不包括在内）与多种系统连接器连接。凭借这一灵活的连接性，可实现 TI 具有时钟恢复器的 12G SDI 电缆驱动器与第三方 ASIC/FPGA 主机板之间的集成系统级测试。可使用图形用户界面来管理 LMH1218 器件寄存器。

该 (...)

IBIS-AMI Model Request Form

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

TIDA-03028 — 具有重复计时功能的 3G-SDI 中继器参考设计

这一经过验证的参考设计从功能上来说是一款适用于 3G SDI 应用的 SDI 中继器/信号调节解决方案。此参考设计符合 SMPTE ST-424、ST-292 和 ST-259 电气要求。
