LMK60EX 是一系列可生成常用参考时钟的低抖动振荡器。该器件在出厂前进行了预编程，支持任意参考时钟频率；支持的输出格式包括 LVPECL、LVDS 以及 HCSL（最高 400MHz）。内部电源调节功能提供出色的电源纹波抑制 (PSRR)，降低了供电网络的成本和复杂性。该器件由单个 3.3V ± 5% 电源供电。

• 低噪声、高性能
  • 抖动：Fout > 100MHz 时的典型值为 150fs (RMS)
  • 电源抑制比 (PSRR)：-60dBc，出色的电源抗扰度
• 支持的输出格式
  • 低压正发射极耦合逻辑 (LVPECL)、低压差分信令 (LVDS) 和高速收发器逻辑 (HCSL) 高达 400MHz
• 总频率容差为 ±50ppm (LMK60X2) 和 ±25ppm (LMK60X0)
• 3.3V 工作电压
• 工业温度范围（-40oC 至 +85oC）

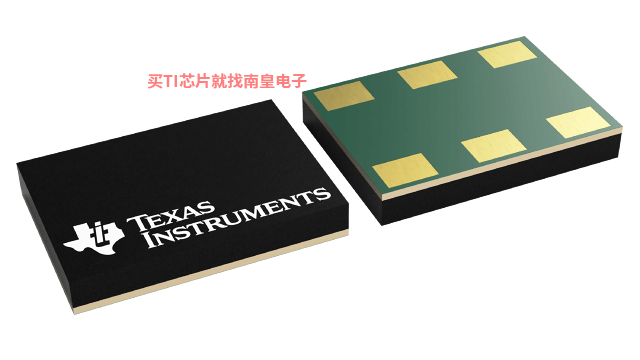

• 7mm × 5mm 6 引脚封装，与行业标准 7050 XO 封装引脚兼容

• Features
• Fixed frequency
• Output frequency (MHz)
• 156.25
• Output type
• LVPECL
• Stability (ppm)
• 25
• Supply voltage (V)
• 3.3
• Jitter (ps)
• 0.15
• Operating temperature range (C)
• -40 to 85
• Rating
• Catalog

LMK60E0-156M的完整型号有：LMK60E0-156M25SIAR、LMK60E0-156M25SIAT，以下是这些产品的关键参数及官网采购报价：

LMK60E0-156M25SIAR，工作温度：-40 to 85，封装：QFM (SIA)-6，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIAU，TI官网LMK60E0-156M25SIAR的批量USD价格：4.75（1000+）

LMK60E0-156M25SIAT，工作温度：-40 to 85，封装：QFM (SIA)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIAU，TI官网LMK60E0-156M25SIAT的批量USD价格：5.7（1000+）

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

CLOCK-TREE-ARCHITECT — 时钟树架构编程软件

时钟树架构是一款时钟树综合工具，可根据您的系统要求生成时钟树解决方案，从而帮助您简化设计流程。该工具从庞大的时钟产品数据库中提取数据，然后生成系统级多芯片时钟解决方案。
