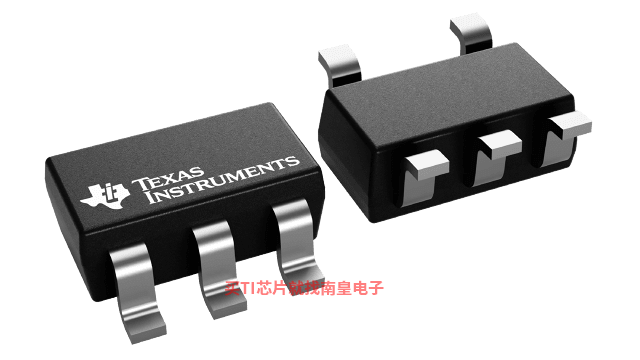

LMR62014 电源管理 直流/直流开关稳压器 - 升压稳压器 采用 SOT-23 封装的 SIMPLE SWITCHER 2.7V 至 14V、1.4A 升压稳压器

• Vin (Min) (V)
• 2.7
• Vin (Max) (V)
• 14
• Vout (Min) (V)
• 3
• Vout (Max) (V)
• 20
• Switch current limit (Typ) (A)
• 2
• Regulated outputs (#)
• 1
• Switching frequency (Min) (kHz)
• 1600
• Switching frequency (Max) (kHz)
• 1600
• Iq (Typ) (mA)
• 2
• Features
• Enable
• Duty cycle (Max) (%)
• 93
• Rating
• Catalog

LMR62014的完整型号有：LMR62014XMF/NOPB、LMR62014XMFE/NOPB、LMR62014XMFX/NOPB，以下是这些产品的关键参数及官网采购报价：

LMR62014XMF/NOPB，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LMR62014XMF/NOPB的批量USD价格：0.33（1000+）

LMR62014XMFE/NOPB，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LMR62014XMFE/NOPB的批量USD价格：0.33（1000+）

LMR62014XMFX/NOPB，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LMR62014XMFX/NOPB的批量USD价格：0.275（1000+）

LMR62014XMFDEMO — 采用 SOT-23 封装的 LMR62014 SIMPLE SWITCHER® 20V 输出电压、1.4A 升压稳压器演示板

The LMR62014 and LMR64010 are high frequency switching boost regulators which offer small size and high power conversion efficiency. The parts operate at a 1.6MHz switching frequency. The primary difference between the LMR62014 and LMR64010 is that the LMR62014 has a higher current internal switch (...)

LMR62014 Unencrypted PSpice Transient Model Package (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

PMP20410 — 可变输出单节电池 80W 加热器元件功率级降压/升压参考设计

PMP20410 是一款采用 LM5175 控制器的同步 4 开关降压/升压转换器参考设计，适用于电池充电器应用。通过在具有 0.2V 至 3.1V 偏置电压的 FB 引脚上使用修整电阻器，可在 13A 至 28A 的电流范围内选择 1V 至 10V 的输出电压。此参考设计还采用非同步升压稳压器 LMR62014 为在 2.7V 输入电压模式下运行的 LM5175 提供偏置电压。电流模式控制器内置 LM5175 逐脉冲限流功能。此板包括使能端、同步和电源正常功能。此参考设计支持电阻范围在 0.1? 至 0.5? 之间的电阻加热元件，从而可提供 80W 供电。

PMP20327 — 可变输出 2 节电池 200W 加热器元件功率级降压/升压参考设计

PMP20327 是一款采用 LM5175 控制器的同步 4 开关降压/升压转换器，可作为电子烟等应用的加热器元件功率级参考设计。通过在具有 0.2V 至 3.1V 偏置电压的 FB 引脚上使用修整电阻器，可在 20A 至 45A 的电流范围内选择 1V 至 10V 的输出电压。此设计还采用非同步升压稳压器 LMR62014 为在低输入电压模式下运行的 LM5175 提供偏置电压。电流模式控制器内置 LM5175 逐脉冲限流功能。此板包括使能端、同步和电源正常功能。此设计支持电阻范围在 0.1Ω 至 0.5Ω 之间的电阻加热元件，从而可支持多种 200W 运行条件。
