LMZ22008 SIMPLE SWITCHER?易电源电源模块是一种易于使用的降压式直流/直流解决方案，可驱动高达8A的负载。LMZ22008采 用创新封装模式，提高了散热性能并可手工或机器焊接。LMZ22008可工作于6V和20V之间的输入电压轨，并提供低至0.8V 的可调高精度输出电压。LMZ22008仅需2个外部电阻和外部电容即可实现电源解决方案。LMZ22008是一种可靠、稳健的设计方案，具 有以下保护功能：热??断、输入欠压锁定、输出过电压保护、短路保护、输出电流限制并允许预偏置电压输出启动。 该同步输入允许在314至600kHz的整个开??频率范围实现同步，同时在较高的负载电流情况下，可以将4个模块并联。

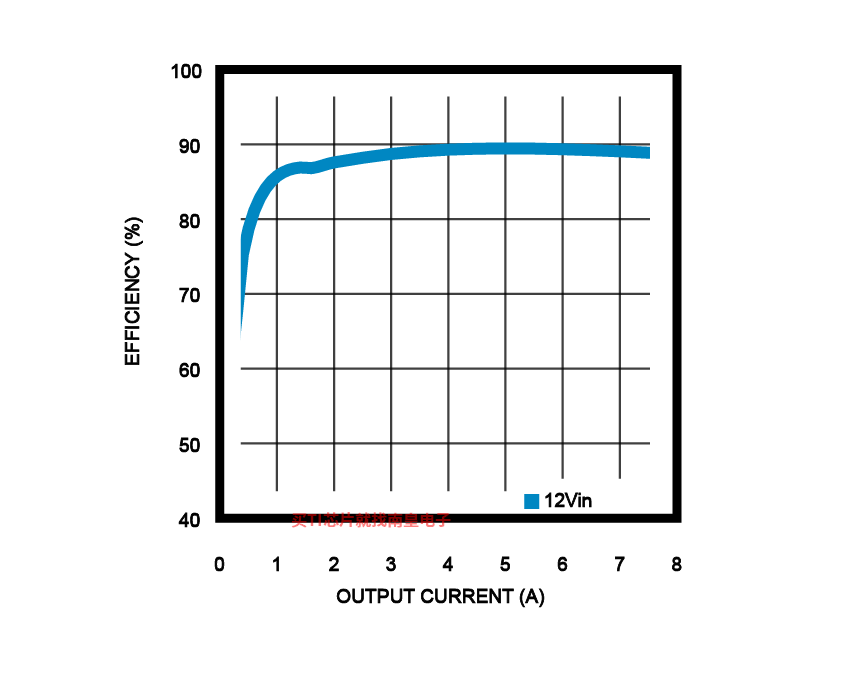

• 集成屏蔽电感器
• 单PCB(印刷电路板)布线
• 频率同步输入(350 kHz到600 kHz)
• 均流性能
• 使用外部的软启动、跟踪和精确使能，可以实现灵活的上电时序控制
• 针对浪涌电流以及输入欠压锁定和输出短路等故障提供保护
• 工作结温范围-40℃至1255°
• 采用单裸露焊盘和标准引脚，更易于装配和制造
• 可得到WEBENCH?电源设计软件的全面支持
• 引脚兼容LMZ22010/06, LMZ12010/08/06, LMZ23610/08/06,和 LMZ13610/08/06

• Iout (Max) (A)
• 8
• Vin (Min) (V)
• 6
• Vin (Max) (V)
• 20
• Vout (Min) (V)
• 0.8
• Vout (Max) (V)
• 6
• Soft start
• Adjustable
• Features
• Current Sharing, EMI Tested, Enable, Frequency Synchronization, Tracking
• Iq (Typ) (uA)
• 3000
• Regulated outputs (#)
• 1
• Switching frequency (Max) (kHz)
• 600
• Switching frequency (Min) (kHz)
• 350
• Duty cycle (Max) (%)
• 85
• Topology
• Buck, Synchronous Buck

LMZ22008的完整型号有：LMZ22008TZ/NOPB、LMZ22008TZE/NOPB，以下是这些产品的关键参数及官网采购报价：

LMZ22008TZ/NOPB，工作温度：-40 to 85，封装：PFM (NDY)-11，包装数量MPQ：32个，MSL 等级/回流焊峰值温度：Level-3-245C-168 HR，引脚镀层/焊球材料：SN，TI官网LMZ22008TZ/NOPB的批量USD价格：10.78（1000+）

LMZ22008TZE/NOPB，工作温度：-40 to 85，封装：PFM (NDY)-11，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-245C-168 HR，引脚镀层/焊球材料：SN，TI官网LMZ22008TZE/NOPB的批量USD价格：10.78（1000+）

LMZ22008EVAL — 20V Simple Switcher® 模块8A 电流共享评估板

The LMZ23610/8 and LMZ22010/8 SIMPLE SWITCHER power modules are easy-to-use DC-DC solution capable of driving up to a 10A load. They are available in an innovative package that enhances thermal performance and allows for hand or machine soldering.

The LMZ23610/8 can accept an input voltage rail (...)

LMZ22008 PSpice Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

PMP7804 — Xilinx 7 系列电源模块参考设计 (1.35V/4A)

PMP7804 参考设计提供为 Xilinx Kintex 7 系列 FPGA 供电时所需的所有电源轨。该设计使用 Simple Switcher 电源模块以及 LM2121x 低电压同步降压稳压器，使用方便，设计周期更短。此设计已针对 12V 输入经过优化。
