MAX660_TI 10kHz/80kHz 开关电容器电压转换器

MAX660的基本参数

制造厂商：TI
产品类别：电源管理
技术类目：直流/直流开关稳压器 - 电荷泵（无电感器）
功能描述：10kHz/80kHz 开关电容器电压转换器
点击这里打开及下载MAX660的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

MAX660的产品详情：

The MAX660 CMOS charge-pump voltage converter is a versatile unregulated switched-capacitor inverter or doubler. Operating from a wide 1.5-V to 5.5-V supply voltage, the MAX660 uses two low-cost capacitors to provide 100 mA of output current without the cost, size and EMI related to inductor-based converters. With an operating current of only 120 µA and operating efficiency greater than 90% at most loads, the MAX660 provides ideal performance for battery-powered systems. MAX660 devices can be operated directly in parallel to lower output impedance, thus providing more current at a given voltage.

The FC (frequency control) pin selects between a nominal 10-kHz or 80-kHz oscillator frequency. The oscillator frequency can be lowered by adding an external capacitor to the OSC pin. Also, the OSC pin may be used to drive the MAX660 with an external clock up to 150 kHz. Through these methods, output ripple frequency and harmonics may be controlled.

Additionally, the MAX660 may be configured to divide a positive input voltage precisely in half. In this mode, input voltages as high as 11 V may be used.

MAX660的优势和特性：

Inverts or Doubles Input Supply Voltage
Narrow SO-8 Package
6.5-Ω Typical Output Resistance
88% Typical Conversion Efficiency at 100 mA
Selectable Oscillator Frequency: 10 kHz/80 kHz

MAX660的参数（英文）：

Vin (Min) (V)
1.5
Vin (Max) (V)
5.5
Iout (Max) (A)
0.1
Regulated outputs (#)
1
Switching frequency (Min) (kHz)
10
Switching frequency (Max) (kHz)
80
Iq (Typ) (mA)
1
Rating
Catalog

MAX660具体的完整产品型号参数及价格（美元）：

MAX660的完整型号有：MAX660M/NOPB、MAX660MX/NOPB、MAX660M，以下是这些产品的关键参数及官网采购报价：

MAX660M/NOPB，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网MAX660M/NOPB的批量USD价格：.594（1000+）

MAX660MX/NOPB，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网MAX660MX/NOPB的批量USD价格：.495（1000+）

MAX660M，工作温度：PropertyValue，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-235C-UNLIM，引脚镀层/焊球材料：SNPB，TI官网MAX660M的批量USD价格：.767（1000+）

MAX660的评估套件：

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

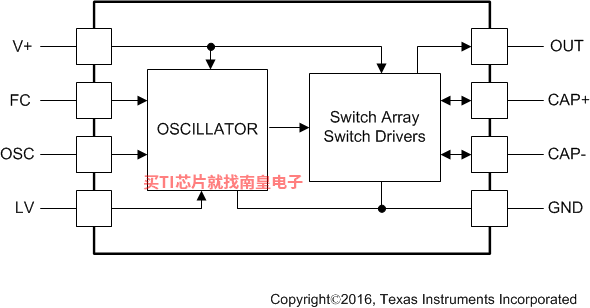

MAX660的电路图解：
