MC34063A_TI 工作温度范围为 0°C 至 70°C 的 1.5A 升压、降压、反相开关稳压器

MC34063A的基本参数

制造厂商：TI
产品类别：电源管理
技术类目：直流/直流开关稳压器 - 升压稳压器
功能描述：工作温度范围为 0°C 至 70°C 的 1.5A 升压、降压、反相开关稳压器
点击这里打开及下载MC34063A的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

MC34063A的产品详情：

The MC33063A and MC34063A devices are easy-to-use ICs containing all the primary circuitry needed for building simple DC-DC converters. These devices primarily consist of an internal temperature-compensated reference, a comparator, an oscillator, a PWM controller with active current limiting, a driver, and a high-current output switch. Thus, the devices require minimal external components to build converters in the boost, buck, and inverting topologies.

The MC33063A device is characterized for operation from –40°C to 85°C, while the MC34063A device is characterized for operation from 0°C to 70°C.

MC34063A的优势和特性：

Wide Input Voltage Range: 3 V to 40 V
High Output Switch Current: Up to 1.5 A
Adjustable Output Voltage
Oscillator Frequency Up to 100 kHz
Precision Internal Reference: 2%
Short-Circuit Current Limiting
Low Standby Current

MC34063A的参数（英文）：

Vin (Min) (V)
3
Vin (Max) (V)
40
Vout (Min) (V)
1.25
Vout (Max) (V)
40
Switch current limit (Typ) (A)
1.5
Regulated outputs (#)
1
Switching frequency (Min) (kHz)
33
Switching frequency (Max) (kHz)
100
Iq (Typ) (mA)
4
Duty cycle (Max) (%)
80
Rating
Catalog

MC34063A具体的完整产品型号参数及价格（美元）：

MC34063A的完整型号有：MC34063AD、MC34063ADR、MC34063ADRJR、MC34063AP，以下是这些产品的关键参数及官网采购报价：

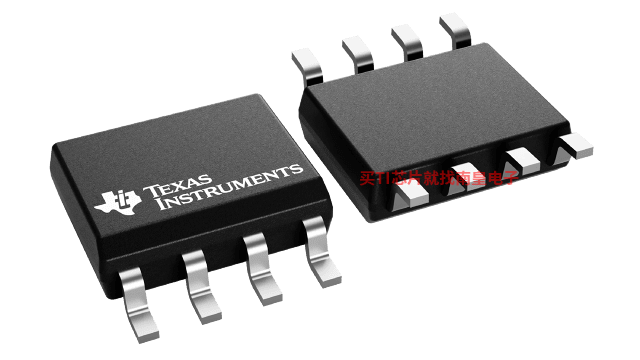

MC34063AD，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网MC34063AD的批量USD价格：.395（1000+）

MC34063ADR，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网MC34063ADR的批量USD价格：.185（1000+）

MC34063ADRJR，工作温度：0 to 70，封装：SON (DRJ)-8，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网MC34063ADRJR的批量USD价格：.185（1000+）

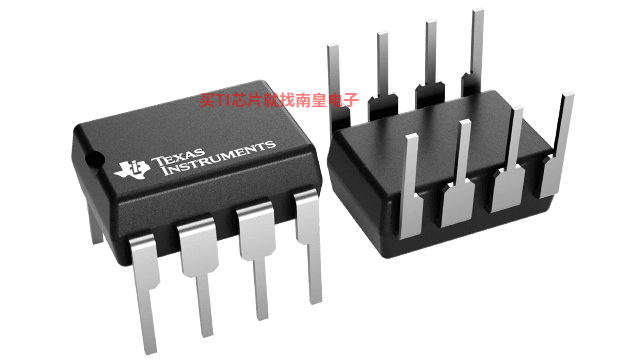

MC34063AP，工作温度：0 to 70，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网MC34063AP的批量USD价格：.263（1000+）

MC34063A的评估套件：

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

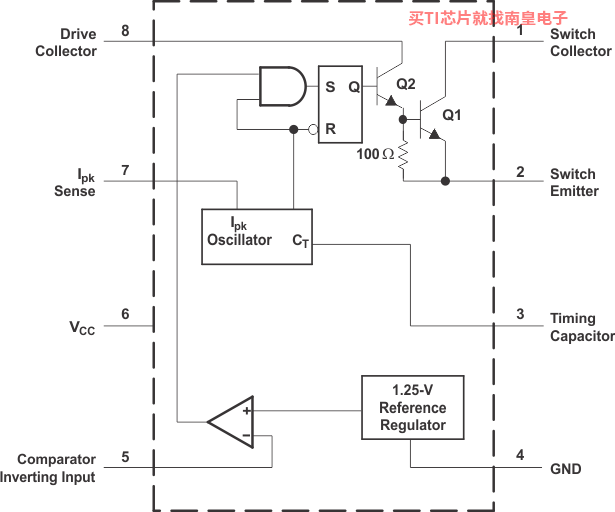

MC34063A的电路图解：
