MM5452_TI 液晶显示驱动器（LCD 驱动器）

MM5452的基本参数

制造厂商：TI
产品类别：电源管理
技术类目：LCD 和 OLED 显示电源和驱动器
功能描述：液晶显示驱动器（LCD 驱动器）
点击这里打开及下载MM5452的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

MM5452的产品详情：

The MM5452 is a monolithic integrated circuit utilizing CMOS metal gate, low threshold enhancement mode devices. It is available in a 40-pin PDIP package. The chip can drive up to 32 segments of LCD and can be paralleled to increase this number. The chip is capable of driving a 4½-digit 7-segment display with minimal interface between the display and the data source.

The MM5452 stores display data in latches after it is clocked in, and holds the data until new display data is received.

MM5452的优势和特性：

Serial Data Input
No Load Signal Required
DATA ENABLE (MM5452)
Wide Power Supply Operation
TTL Compatibility
32 or 33 Outputs
Alphanumeric and Bar Graph Capability
Cascaded Operation Capability

All trademarks are the property of their respective owners.

MM5452的参数（英文）：

IC integration
LCD bias
Vin (Min) (V)
3
Vin (Max) (V)
10
Source driver voltage (Min) (V)
-0.3
Source driver voltage (Max) (V)
10
Level shifter/scan driver (ch)
0
Rating
Catalog

MM5452具体的完整产品型号参数及价格（美元）：

MM5452的完整型号有：MM5452V/NOPB、MM5452VX/NOPB，以下是这些产品的关键参数及官网采购报价：

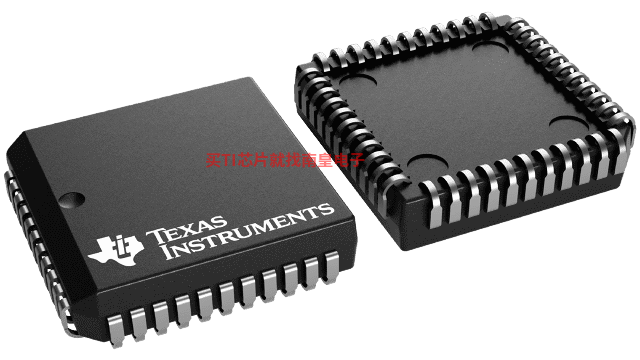

MM5452V/NOPB，工作温度：-40 to 85，封装：PLCC (FN)-44，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-3-245C-168 HR，引脚镀层/焊球材料：SN，TI官网MM5452V/NOPB的批量USD价格：3.252（1000+）

MM5452VX/NOPB，工作温度：-40 to 85，封装：PLCC (FN)-44，包装数量MPQ：500个，MSL 等级/回流焊峰值温度：Level-3-245C-168 HR，引脚镀层/焊球材料：SN，TI官网MM5452VX/NOPB的批量USD价格：2.71（1000+）

MM5452的评估套件：

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

MM5452的电路图解：

MM5452的评估套件：
