德州仪器 MSP430™ 系列超低功耗微控制器包含多种器件，它们具有面向各种应用的不同外设集。这种采用五种低功耗模式的架构经过优化，可延长便携式测量应用中的电池使用寿命。该器件具有一个强大的 16 位 RISC CPU，16 位寄存器和有助于实现最高编码效率的常数发生器。数控振荡器 (DCO) 可使器件在不到 6µs 的时间内从低功耗模式唤醒至活动模式。

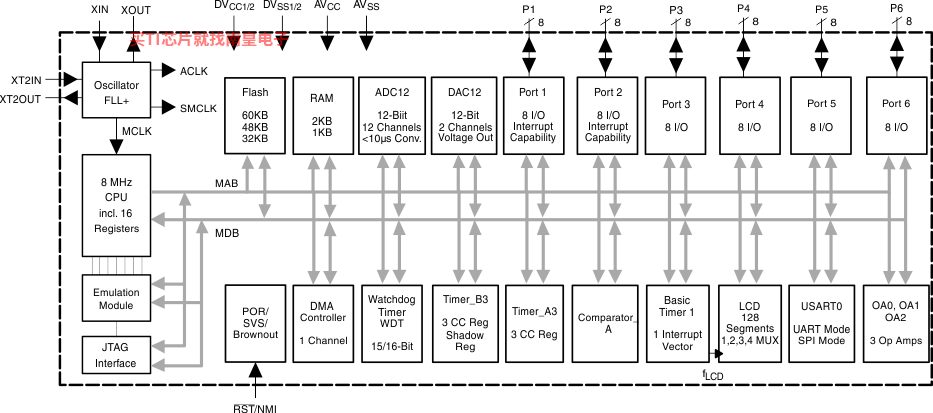

MSP430FG43x 微控制器器件具有两个 16 位计时器、一个高性能 12 位 ADC、两个 12 位 DAC、三个可配置运算放大器、一个通用同步/异步通信接口、DMA、48 个 I/O 引脚和一个 LCD 驱动器。

有关完整的模块说明，请参阅 MSP430x4xx 系列用户指南 。

• 低电源电压范围：1.8V 至 3.6V
• 超低功耗
  • 工作模式：频率为 1 MHz 且电压为 2.2V 时为 300 μA
  • 待机模式：1.1 μA
  • 关断模式（RAM 保持）：0.1 μA
• 五种节能模式
• 在 6 μs 内从待机模式唤醒
• 16 位 RISC 架构，125 ns 指令周期
• 单通道内部 DMA
• 具有内部基准、采样保持和自动扫描功能的 12 位模数转换器 (ADC)
• 三个可配置运算放大器
• 具有同步功能的双 12 位数模转换器 (DAC)
• 具有三个捕捉/比较寄存器的 16 位定时器 Timer_A
• 具有三个捕捉/比较（含影子）寄存器的 16 位定时器 Timer_B
• 片上比较器
• 串行通信接口 (USART)，按软件来选择异步 UART 或同步 SPI
• 欠压检测器
• 具有可编程电平检测功能的电源电压监控器和监测器
• 引导加载程序 (BSL)
• 串行板载编程、无需外部编程电压、通过安全保险丝实现的可编程代码保护
• 高达 128 段的集成分段液晶显示器 (LCD) 驱动器

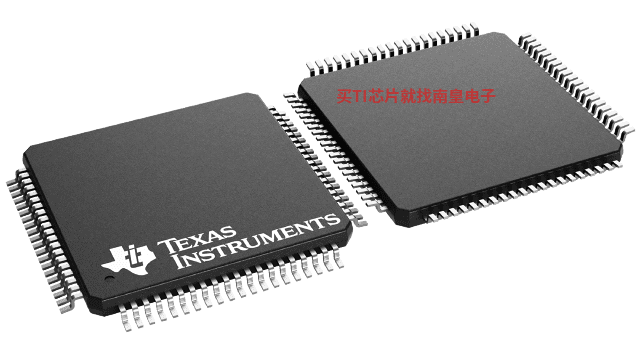

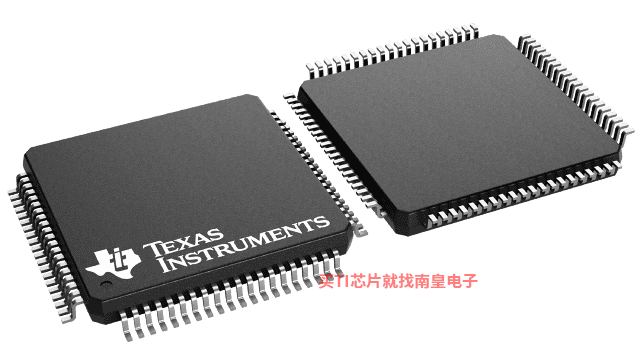

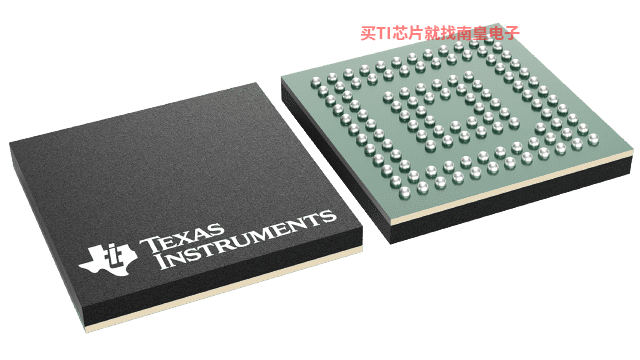

• 采用 113 焊球 BGA (ZCA) 和 80 引脚 QFP (PN) 封装
• 器件比较汇总了可用的产品系列成员

• Non-volatile memory (kB)
• 60
• RAM (KB)
• 2
• ADC
• 12-bit SAR
• GPIO pins (#)
• 48
• Features
• Advanced sensing, LCD, DAC, OpAmp
• UART
• 1
• USB
• No
• Number of I2Cs
• 0
• SPI
• 1
• Comparator channels (#)
• 2

MSP430FG439的完整型号有：MSP430FG439IPN、MSP430FG439IPNR、MSP430FG439IZCAR、MSP430FG439IZCAT，以下是这些产品的关键参数及官网采购报价：

MSP430FG439IPN，工作温度：-40 to 85，封装：LQFP (PN)-80，包装数量MPQ：119个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网MSP430FG439IPN的批量USD价格：5.112（1000+）

MSP430FG439IPNR，工作温度：-40 to 85，封装：LQFP (PN)-80，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网MSP430FG439IPNR的批量USD价格：4.26（1000+）

MSP430FG439IZCAR，工作温度：-40 to 85，封装：NFBGA (ZCA)-113，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SNAGCU，TI官网MSP430FG439IZCAR的批量USD价格：4.26（1000+）

MSP430FG439IZCAT，工作温度：-40 to 85，封装：NFBGA (ZCA)-113，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SNAGCU，TI官网MSP430FG439IZCAT的批量USD价格：5.112（1000+）

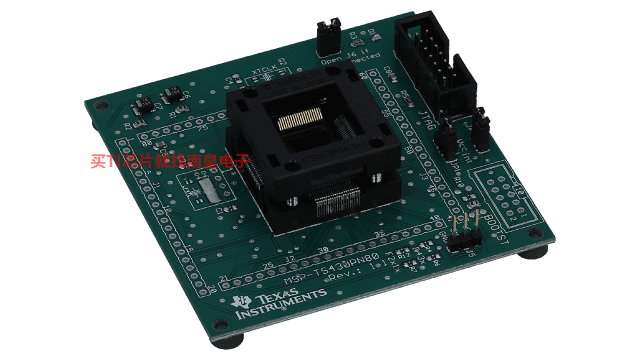

MSP-TS430PN80 — MSP-TS430PN80 - 适用于 MSP430F2x 和 MSP430F4x MCU 的 80 引脚目标开发板

MSP-TS430PN80 是独立的 ZIF 插座目标板，它用于通过 JTAG 接口或 Spy Bi-Wire（2 线 JTAG）协议对 MSP430 系统内置器件进行编程和调试。该开发板支持采用 80 引脚 LQFP 封装（TI 封装代码：PN）的某些 MSP430 闪存部件。请查看目标器件文档以找到正确的目标板。有关 MSP430F552x 和 MSP430F551x 器件的详情，请查看 MSP-TS430PN80USB 目标板。

MSP-TS430PN80 需要与单独的调试和编程接口配合使用。闪存仿真工具 (FET) 可单独出售 (MSP-FET430UIF) 或与 (...)

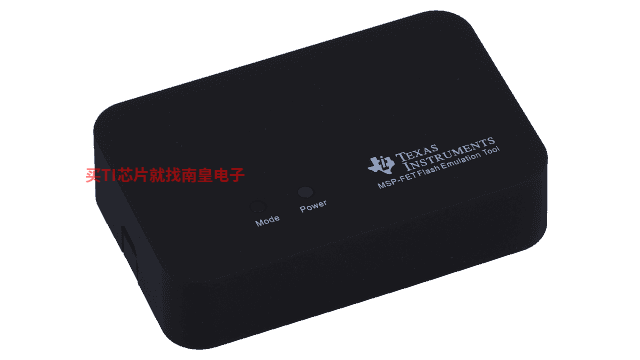

MSP-FET — MSP430 闪存仿真工具

**MSP-FET 与 Code Composer Studio v6 及更高版本兼容**

MSP-FET 是一款强大的仿真开发工具（通常称为调试探针），可帮助用户在 MSP 低功耗微控制器 (MCU) 上快速开始应用开发。

创建 MCU 软件通常需要将生成的二进制程序下载到 MSP 器件中，以进行验证和调试。MSP-FET 在主机和目标 MSP 之间提供调试通信通道。此外，MSP-FET 还在计算机的 USB 接口和 MSP UART 之间提供反向通道 UART 连接。这就为 MSP 编程器提供了一种在 MSP 和运行在计算机上的终端之间进行串行通信的便利方法。它还支持使用 (...)

MSP-GANG — MSP-GANG 生产编程器

MSP Gang 编程器 (MSP-GANG) 是一款 MSP430™/MSP432™ 器件编程器，可同时对多达八个完全相同的 MSP430/MSP432 闪存或 FRAM 器件进行编程。此编程器可使用标准的 RS-232 或 USB 接口与主机 PC 相连，并提供灵活的编程选项，允许用户完全自定义流程。

MSP-GRLIB — MSP 图形库

Code Composer Studio 是一种集成开发环境 (IDE)，支持 TI 的微控制器和嵌入式处理器产品系列。Code Composer Studio 包含一整套用于开发和调试嵌入式应用的工具。它包含了用于优化的 C/C++ 编译器、源码编辑器、项目构建环境、调试器、描述器以及多种其他功能。直观的 IDE 提供了单个用户界面，可帮助您完成应用开发流程的每个步骤。熟悉的工具和界面使用户能够比以前更快地入手。Code Composer Studio 将 Eclipse 软件框架的优点和 TI 先进的嵌入式调试功能相结合，为嵌入式开发人员提供了一个引人注目、功能丰富的开发环境。

(...)

ENERGYTRACE — EnergyTrace 技术

适用于 MSP430 MCU、MSP432 MCU、CC13xx 无线MCU和 CC26xx无线MCU 的 EnergyTrace 软件是一款基于电能的代码分析工具，用于测量和显示应用的电能系统配置并帮助优化应用以实现超低功耗。

大多数开发人员都知道，要在不了解系统状态的情况下对系统进行调整是很困难的。EnergyTrace 软件可为您提供所需的信息，来帮助您实现超低功耗设计。这种反馈有助于轻松实施 MSP 架构涉及的各种技术以及 TI 的许多工具，如 ULP Advisor。

该技术实现了一种测量 MCU (...)

IAR-KICKSTART — IAR Embedded Workbench

IAR Embedded Workbench 提供了一个完整的开发工具链，用于为您选择的目标微控制器构建和调试嵌入式应用。随附的 IAR C/C++ 编译器可为您的应用生成高度优化的代码，而 C-SPY 调试器是一款完全集成的调试器，适用于源代码级调试和反汇编级调试，支持复杂代码和数据断点。

关键组件：

• 附带项目管理工具和编辑器的集成开发环境。
• 高度优化 C 和 C++ 编译器。
• 多文件编译支持。
• 运行时库。
• 链接器和库工具。
• 具有 MSP 仿真器的 IAR C-SPY 调试器，支持在硬件（包括 TI-RTOS）上进行 RTOS 感知调试。
• MSP-FET 调试器，支持特定 MCU。
• 支持 (...)

发件人： IAR Systems

MSP430 Op Amp (OA) Module SPICE/TINA Models

TI 与多家公司携手推出适用于 TI MSP 器件的各种解决方案和服务。这些公司可使用 MSP 器件加速您的量产流程。下载此搜索工具，快速浏览第三方详细信息，并寻找合适的第三方来满足您的需求。

合作伙伴来自不同的地区，他们为不同的应用提供解决方案，如模块、闪存编程和完整解决方案。您可以根据地区、产品或技术需求选择合适的第三方。

该工具分为两大类 - 应用及闪存编程解决方案和服务。

• 应用包括不同种类的硬件和软件解决方案，例如模块、完整解决方案或软件服务。
• 闪存编程解决方案包括来自不同国家/地区的编程服务提供商提供的服务。

MSP430 schematic symbols and footprints library for use with the Eagle CAD tool (Rev. E)

该设计详细说明了如何使用 MSP430FG439 微控制器 (MCU) 构建数字心率监护仪。每分钟的心搏率显示在 LCD 上，并通过 RS232 串行端口生成数字数据流，从而使 EKG 波形显示在 PC 上。整个应用使用 CR2032 3-V 锂电池运行。

TIDM-EKG-PULSE — 低功耗脉动式血氧计和 EKG 参考设计

该参考设计详细说明了采用 MSP430FG437 微控制器 (MCU) 的无创光学体积描记法 - 脉动式血氧计。脉动式血氧计由外设探针以及用于在 LCD 屏幕上显示氧饱和度和脉搏率的 MCU 组成。在这种应用中，心率检测和脉搏血氧测定都采用同一传感器。已针对这种应用开发了定制 LabVIEW GUI，可显示心脏信号、心率和 SaO2 含量百分比。该报告随附了正确使用该 GUI 的所有必需文件和步骤。
