德州仪器 (TI) MSP430FR572x 系列超低功耗微控制器包含多个器件，该系列器件具有嵌入式 FRAM 非易失性存储器，超低功率 16 位 MSP430™CPU 以及专用于各种应用的不同 外设。这种架构、FRAM 和外设与 7 种低功耗模式相组合，专为在便携式无线感测应用中延长电池的使用寿命而进行了 优化。FRAM 是全新的非易失性存储器，其完美结合了 SRAM 的速度、灵活性和耐用性与闪存的稳定性和可靠性，并且总功耗更低。外设包括一个 10 位模数转换器 (ADC)，一个具有电压基准生成和滞后功能的 16 通道比较器，3 条支持 I²C，SPI，或 UART 协议的增强型串行通道，一个内部 DMA，一个硬件乘法器，一个实时时钟 (RTC)，5 个 16 位定时器和数字 I/O。

• 嵌入式微控制器
  • 高达 8MHz 时钟频率的 16 位精简指令集计算机 (RISC) 架构
  • 宽电源电压范围（2V 至 3.6V）
  • -40°C 至 85°C 运行
• 经优化超低功率模式
  • 激活模式：81.4μA/MHz（典型值）
  • 待机（具有 VLO 的 LPM3）：6.3μA（典型值）
  • 实时时钟 (RTC)（LPM3.5，采用晶振）：1.5μA（典型值）
  • 关断 (LPM4.5)：0.32μA（典型值）
• 超低功率铁电 RAM (FRAM)
  • 高达 16KB 的非易失性存储器
  • 超低功率写入
  • 125ns 每个字的快速写入（1ms 内写入 16KB）
  • 内置纠错编码 (ECC) 和存储器保护单元 (MPU)
  • 通用内存 = 程序 + 数据 + 存储
  • 1015 写入周期持耐久性
  • 抗辐射和非磁性
• 智能数字外设
  • 32 位硬件乘法器 (MPY)
  • 3 通道内部直接存储器访问 (DMA)
  • 具有日历和报警功能的实时时钟 (RTC)
  • 5 个具有多达 3 个捕捉/比较寄存器的 16 位定时器
  • 16 位循环冗余校验器 (CRC)
• 高性能模拟
  • 支持电压基准和可编程滞后的 16 通道模拟比较器
  • 具有内部基准、采样与保持功能的 12 通道 10 位模数转换器 (ADC)
    • 在流耗为 100μA 时为 200ksps
• 增强型串行通信
  • eUSCI_A0 和 eUSCI_A1 支持：
    • 支持自动波特率侦测的通用异步收发器 (UART)
    • IrDA 编码和解码
    • 串行外设接口 (SPI)
  • eUSCI_B0 支持：
    • 支持多从器件寻址的 I2C
    • 串行外设接口 (SPI)
  • 硬件通用异步收发器 (UART) 引导加载程序 (BSL)
• 电源管理系统
  • 完全集成的低压降稳压器 (LDO)
  • 具有复位功能的内核与电源电压监控器
  • 常开模式的零功率欠压检测
  • 串行板上编程，无需外部电压
• 灵活的时钟系统
  • 具有 6 个可选出厂校准频率的固定频率数控振荡器 (DCO)（视器件而定）
  • 低功率低频内部时钟源 (VLO)
  • 32kHz 晶振 (LFXT)
  • 高频晶振 (HFXT)
• 开发工具和软件
  • 免费的专业开发环境 (Code Composer Studio? IDE)
  • 低成本全功能套件 ()
  • 完全开发套件(MSP-FET430U40A)
  • 目标板 (MSP-TS430RHA40A)
• 系列产品成员
  • 有关可用器件型号和封装的信息，请参见系列产品
  • 欲了解完整的模块说明，请参见《MSP430FR57xx 系列产品用户指南》

• Non-volatile memory (kB)
• 8
• RAM (KB)
• 1
• ADC
• 10-bit SAR
• GPIO pins (#)
• 21
• Features
• DMA, Real-time clock
• UART
• 1
• USB
• No
• Number of I2Cs
• 1
• SPI
• 2
• Comparator channels (#)
• 12

MSP430FR5724的完整型号有：MSP430FR5724IPW、MSP430FR5724IPWR、MSP430FR5724IRGER、MSP430FR5724IRGET，以下是这些产品的关键参数及官网采购报价：

MSP430FR5724IPW，工作温度：-40 to 85，封装：TSSOP (PW)-28，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网MSP430FR5724IPW的批量USD价格：1.32（1000+）

MSP430FR5724IPWR，工作温度：-40 to 85，封装：TSSOP (PW)-28，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网MSP430FR5724IPWR的批量USD价格：1.109（1000+）

MSP430FR5724IRGER，工作温度：-40 to 85，封装：VQFN (RGE)-24，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网MSP430FR5724IRGER的批量USD价格：1.056（1000+）

MSP430FR5724IRGET，工作温度：-40 to 85，封装：VQFN (RGE)-24，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网MSP430FR5724IRGET的批量USD价格：1.267（1000+）

MSP-TS430RHA40A — MSP-TS430RHA40A - 适用于 MSP430FRxx FRAM MCU 的 30 引脚目标开发板

MSP-TS430RHA40A 是独立的 40 引脚 ZIF 插座目标板，它用于通过 JTAG 接口或 Spy Bi-Wire（2 线 JTAG）协议对 MSP430 系统内置器件进行编程和调试。该开发板支持采用 40 引脚 QFN 封装（TI 封装代码：RHA）的所有 MSP430FR5xxx FRAM 部件。

采用 FRAM 的 MSP430FR57xx MCU 焊接指南：

---

FRAM 暴露在高温下可能会影响初步内存读取。因此在电路板焊接过程中，建议遵循现行 JEDEC J-STD-020 (...)

MSP-FET — MSP430 闪存仿真工具

**MSP-FET 与 Code Composer Studio v6 及更高版本兼容**

MSP-FET 是一款强大的仿真开发工具（通常称为调试探针），可帮助用户在 MSP 低功耗微控制器 (MCU) 上快速开始应用开发。

创建 MCU 软件通常需要将生成的二进制程序下载到 MSP 器件中，以进行验证和调试。MSP-FET 在主机和目标 MSP 之间提供调试通信通道。此外，MSP-FET 还在计算机的 USB 接口和 MSP UART 之间提供反向通道 UART 连接。这就为 MSP 编程器提供了一种在 MSP 和运行在计算机上的终端之间进行串行通信的便利方法。它还支持使用 (...)

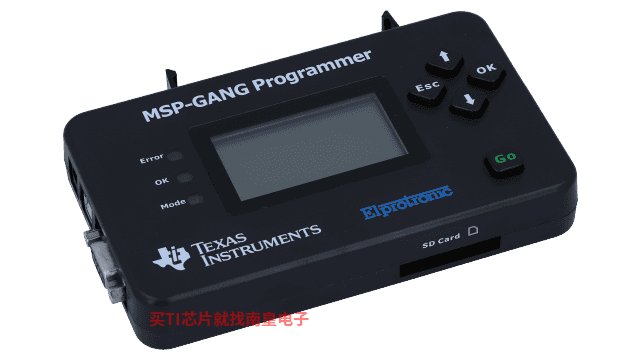

MSP-GANG — MSP-GANG 生产编程器

MSP Gang 编程器 (MSP-GANG) 是一款 MSP430™/MSP432™ 器件编程器，可同时对多达八个完全相同的 MSP430/MSP432 闪存或 FRAM 器件进行编程。此编程器可使用标准的 RS-232 或 USB 接口与主机 PC 相连，并提供灵活的编程选项，允许用户完全自定义流程。

MSP-GRLIB — MSP 图形库

Continuing to innovate in the low power and low cost microcontroller space, TI brings you MSPMATHLIB. Leveraging the intelligent peripherals of our devices, this floating point math library of scalar functions brings you up to 26x better performance.

Mathlib is easy to integrate into your designs. (...)

CCSTUDIO-MSP — 适用于 MSP 微控制器的 Code Composer Studio (CCS) 集成开发环境 (IDE)

Code Composer Studio 是一种集成开发环境 (IDE)，支持 TI 的微控制器和嵌入式处理器产品系列。Code Composer Studio 包含一整套用于开发和调试嵌入式应用的工具。它包含了用于优化的 C/C++ 编译器、源码编辑器、项目构建环境、调试器、描述器以及多种其他功能。直观的 IDE 提供了单个用户界面，可帮助您完成应用开发流程的每个步骤。熟悉的工具和界面使用户能够比以前更快地入手。Code Composer Studio 将 Eclipse 软件框架的优点和 TI 先进的嵌入式调试功能相结合，为嵌入式开发人员提供了一个引人注目、功能丰富的开发环境。

(...)

ENERGYTRACE — EnergyTrace 技术

适用于 MSP430 MCU、MSP432 MCU、CC13xx 无线MCU和 CC26xx无线MCU 的 EnergyTrace 软件是一款基于电能的代码分析工具，用于测量和显示应用的电能系统配置并帮助优化应用以实现超低功耗。

大多数开发人员都知道，要在不了解系统状态的情况下对系统进行调整是很困难的。EnergyTrace 软件可为您提供所需的信息，来帮助您实现超低功耗设计。这种反馈有助于轻松实施 MSP 架构涉及的各种技术以及 TI 的许多工具，如 ULP Advisor。

该技术实现了一种测量 MCU (...)

IAR-KICKSTART — IAR Embedded Workbench

IAR Embedded Workbench 提供了一个完整的开发工具链，用于为您选择的目标微控制器构建和调试嵌入式应用。随附的 IAR C/C++ 编译器可为您的应用生成高度优化的代码，而 C-SPY 调试器是一款完全集成的调试器，适用于源代码级调试和反汇编级调试，支持复杂代码和数据断点。

关键组件：

• 附带项目管理工具和编辑器的集成开发环境。
• 高度优化 C 和 C++ 编译器。
• 多文件编译支持。
• 运行时库。
• 链接器和库工具。
• 具有 MSP 仿真器的 IAR C-SPY 调试器，支持在硬件（包括 TI-RTOS）上进行 RTOS 感知调试。
• MSP-FET 调试器，支持特定 MCU。
• 支持 (...)

发件人： IAR Systems

MSP430FR573x, MSP430FR572x C Code Examples (IAR and CCS) (Rev. J)

TI 与多家公司携手推出适用于 TI MSP 器件的各种解决方案和服务。这些公司可使用 MSP 器件加速您的量产流程。下载此搜索工具，快速浏览第三方详细信息，并寻找合适的第三方来满足您的需求。

合作伙伴来自不同的地区，他们为不同的应用提供解决方案，如模块、闪存编程和完整解决方案。您可以根据地区、产品或技术需求选择合适的第三方。

该工具分为两大类 - 应用及闪存编程解决方案和服务。

• 应用包括不同种类的硬件和软件解决方案，例如模块、完整解决方案或软件服务。
• 闪存编程解决方案包括来自不同国家/地区的编程服务提供商提供的服务。

TIDM-FRAM-EEPROM — 使用 MSP430 FRAM 微控制器实现的 EEPROM 仿真和感测

此参考设计展示了如何在 MSP430 超低功耗微控制器 (MCU) 上使用铁电随机存取存储器 (FRAM) 技术模拟电可擦除可编程只读存储器 (EEPROM)，并结合了在使用 MCU 时可以启用的附加感应功能。此参考设计同时支持通过 I2C 和串行外设接口 (SPI) 连接至主机处理器，可进行多个从机寻址。
