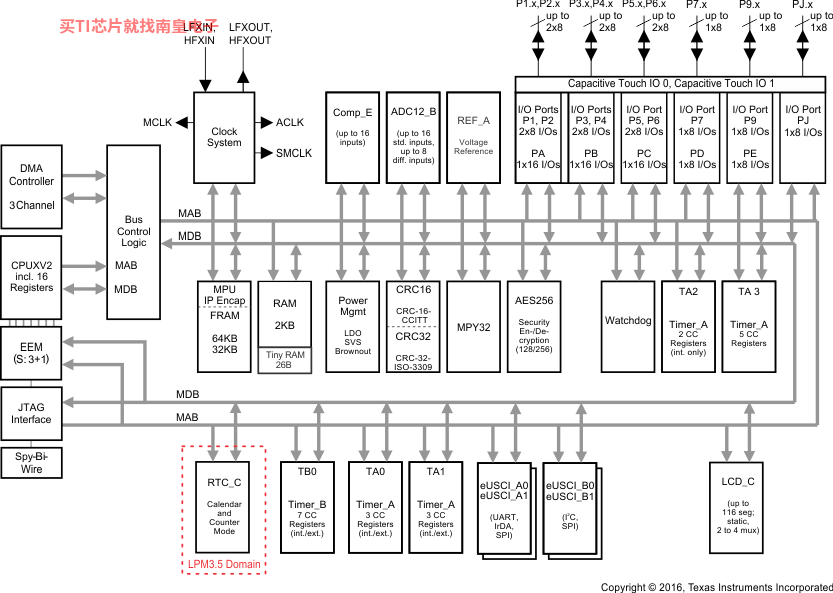

该系列超低功耗 MSP430FRxx FRAM 微控制器种类繁多，各成员器件配有嵌入式非易失性 FRAM、16 位 CPU 以及不同的外设集以满足各类应用的 需求。这种架构、FRAM 和外设与 7 种低功耗模式相组合，专为在便携式无线感测应用中延长电池的使用寿命而进行了 优化。FRAM 是全新的非易失性存储器，其完美结合了 SRAM 的速度、灵活性和耐用性与闪存的稳定性和可靠性，并且总功耗更低。

• 嵌入式微控制器
  • 高达 16MHz 时钟频率的 16 位 RISC 架构
  • 3.6V 至 1.8V 的宽电源电压范围（最低电源电压受限于 SVS 电平，请参阅 SVS 规格）
• 经优化的超低功耗模式
  • 工作模式：大约 100μA/MHz
  • 待机（具有低功率低频内部时钟源 (VLO) 的 LPM3）：0.4μA（典型值）
  • 实时时钟 (RTC) (LPM3.5)：0.35μA（典型值） (1)
  • 关断电流 (LPM4.5)：0.04μA（典型值）
• 超低功耗铁电 RAM (FRAM)
  • 高达 64KB 的非易失性存储器
  • 超低功耗写入
  • 125ns 每个字的快速写入（4ms 内写入 64KB）
  • 统一标准存储器 = 单个空间内的程序、数据和存储
  • 1015 写入周期持久性
  • 抗辐射和非磁性
• 智能数字外设
  • 32 位硬件乘法器 (MPY)
  • 三通道内部直接存储器存取 (DMA)
  • 带有日历和和报警功能的 RTC
  • 5 个具有多达 7 个捕捉/比较寄存器的 16 位定时器
  • 16 位和 32 位循环冗余校验器（CRC16、CRC32）
• 高性能模拟
  • 多达 8 通道的模拟比较器
  • 12 位模数转换器 (ADC)，具有内部基准和采样保持以及多达 8 个外部输入通道
  • 集成 116 段 LCD 驱动器，具有对比度控制功能
• 代码安全性和加密
  • 128 位或 256 位 AES 安全加密和解密协处理器（只适用于 MSP430FR69xx(1)）
  • 针对随机数生成算法的真随机种子
  • 用于 IP 封装和安全存储的可锁定内存段
• 多功能输入/输出端口
  • 所有 I/O 引脚均支持电容触摸功能，无需外部组件
  • 可每位、每字节和每字访问（成对访问）
  • 可通过 P1 至 P4 端口从 LPM 唤醒，边沿可选
  • 所有端口上可编程上拉和下拉
• 增强型串行通信
  • eUSCI_A0 和 eUSCI_A1 支持：
    • 支持自动波特率侦测的通用异步收发器 (UART)
    • IrDA 编码和解码
    • 速率高达 10Mbps 的串行外设接口 (SPI)
  • eUSCI_B0 和 eUSCI_B1 均支持：
    • 支持多从器件寻址的 I2C
    • 速率高达 10Mbps 的串行外设接口 (SPI)
• 灵活时钟系统
  • 具有 10 个可选厂家调整频率的定频数控振荡器 (DCO)
  • 低功率低频内部时钟源 (VLO)
  • 32kHz 晶振 (LFXT)
  • 高频晶振 (HFXT)
• 开发工具和软件
  • 自由的专业开发环境将 EnergyTrace++? 技术用于电源配置和调试
  • 提供微控制器开发板
• 系列产品
  • 器件比较 汇总了可用变型和封装
• 要获得完整的模块说明，请参见《MSP430FR58xx、MSP430FR59xx 和 MSP430FR6xx 系列用户指南》

(1)RTC 由 3.7pF 晶振计时。

• Non-volatile memory (kB)
• 64
• RAM (KB)
• 2
• ADC
• 12-bit SAR
• GPIO pins (#)
• 52
• Features
• AES, DMA, LCD, Real-time clock
• UART
• 2
• USB
• No
• Number of I2Cs
• 2
• SPI
• 4
• Comparator channels (#)
• 8

MSP430FR6822的完整型号有：MSP430FR6822IG56R、MSP430FR6822IPMR、MSP430FR6822IRGCR，以下是这些产品的关键参数及官网采购报价：

MSP430FR6822IG56R，工作温度：-40 to 85，封装：TSSOP (DGG)-56，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网MSP430FR6822IG56R的批量USD价格：2.064（1000+）

MSP430FR6822IPMR，工作温度：-40 to 85，封装：LQFP (PM)-64，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网MSP430FR6822IPMR的批量USD价格：2.085（1000+）

MSP430FR6822IRGCR，工作温度：-40 to 85，封装：VQFN (RGC)-64，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网MSP430FR6822IRGCR的批量USD价格：2.085（1000+）

MSP-EXP430FR6989 — MSP430FR6989 LaunchPad 开发套件

下载设计文件

MSP-EXP430FR6989 LaunchPad 开发套件是适用于 MSP40FR6989 微控制器 (MCU) 的易于使用的评估模块 (EVM)。它包含在超低功耗 MSP430FRx FRAM 微控制器平台上开始开发所需要的全部资源，包括用于编程、调试和电能计量的板载仿真。该电路板具有可快速集成简单用户界面的板载按钮和 LED，以及展示可驱动高达 320 段的集成驱动器的液晶显示器 (LCD)。该电路板还提供对扩展扫描接口的直接访问，该接口是为低功耗旋转检测创建的双模拟前端 (AFE)。MSP430FR6989 器件采用 128 KB 的超低功耗嵌入式 (...)

MSP-FET430U64F — MSP-FET430U64F - MSP430 64 引脚 FRAM TS 板和 MSP-FET 包（不含微控制器）

注意：本捆绑套件不包含 MSP430 微控制器样片。要申请兼容器件的样片，请先向 TI 商店的购物车中添加以下工具，然后再访问产品页面或选择相关 MCU：

• MSP430FR6972IPM(R)

MSP-FET430U64F 是一款捆绑套件，包含 MSP-FET 仿真器和一个独立的 64 引脚 ZIF 插座目标板，用于通过 JTAG 接口或 Spy Bi-Wire（2 线式 JTAG）协议对 MSP430 系统内置器件进行编程和调试。该 TS 开发板支持采用 64 引脚 LQFP 封装（TI 封装代码：PM）的 MSP430FR6972 FRAM 器件。

MSP-TS430PM64F — MSP-TS430PM64F - MSP430 64 引脚 FRAM 目标插座板（不含微控制器）

注意：本套件不包含 MSP430 微控制器样片。要申请兼容器件的样片，请先向 TI 商店的购物车中添加以下工具，然后再访问产品页面或选择相关 MCU：

• MSP430FR6972IPM(R)

MSP-TS430PM64F 是独立的 64 引脚 ZIF 插座目标板，用于通过 JTAG 接口或 Spy Bi-Wire（2 线式 JTAG）协议对 MSP430 系统内置器件进行编程和调试。该开发板支持采用 64 引脚 LQFP 封装（TI 封装代码：PM）的 MSP430FR6972 FRAM 器件。

MSP-FET — MSP430 闪存仿真工具

**MSP-FET 与 Code Composer Studio v6 及更高版本兼容**

MSP-FET 是一款强大的仿真开发工具（通常称为调试探针），可帮助用户在 MSP 低功耗微控制器 (MCU) 上快速开始应用开发。

创建 MCU 软件通常需要将生成的二进制程序下载到 MSP 器件中，以进行验证和调试。MSP-FET 在主机和目标 MSP 之间提供调试通信通道。此外，MSP-FET 还在计算机的 USB 接口和 MSP UART 之间提供反向通道 UART 连接。这就为 MSP 编程器提供了一种在 MSP 和运行在计算机上的终端之间进行串行通信的便利方法。它还支持使用 (...)

MSP-GANG — MSP-GANG 生产编程器

MSP Gang 编程器 (MSP-GANG) 是一款 MSP430™/MSP432™ 器件编程器，可同时对多达八个完全相同的 MSP430/MSP432 闪存或 FRAM 器件进行编程。此编程器可使用标准的 RS-232 或 USB 接口与主机 PC 相连，并提供灵活的编程选项，允许用户完全自定义流程。

MSP-DSPLIB — MSP 微控制器的数字信号处理 (DSP) 库

MSPWare 是一组适用于所有 MSP 器件的用户指南、代码示例、培训以及其他设计资源集合，方便地打包在一起供用户使用，它基本上包含了开发人员要成为 MSP430 和 MSP432 专家所需的一切！除了提供完整的现有 MSP430 和 MSP432 设计资源，MSPWare 还提供多种高度抽象化的软件库，范围涵盖 MSP 驱动程序库或 USB 等特定于器件和外设的库，以及图形库或电容式触控库等特定于应用的库。MSP 驱动程序库是一个尤为重要的库，它可以帮助软件开发人员利用高级别 API 来控制复杂的低级别软件和外设。当前，MSP 驱动程序库支持 MSP430F5x/6x 和 (...)

MSPMATHLIB — MSP430 的数学库

Continuing to innovate in the low power and low cost microcontroller space, TI brings you MSPMATHLIB. Leveraging the intelligent peripherals of our devices, this floating point math library of scalar functions brings you up to 26x better performance.

Mathlib is easy to integrate into your designs. (...)

CCSTUDIO-MSP — 适用于 MSP 微控制器的 Code Composer Studio (CCS) 集成开发环境 (IDE)

Code Composer Studio 是一种集成开发环境 (IDE)，支持 TI 的微控制器和嵌入式处理器产品系列。Code Composer Studio 包含一整套用于开发和调试嵌入式应用的工具。它包含了用于优化的 C/C++ 编译器、源码编辑器、项目构建环境、调试器、描述器以及多种其他功能。直观的 IDE 提供了单个用户界面，可帮助您完成应用开发流程的每个步骤。熟悉的工具和界面使用户能够比以前更快地入手。Code Composer Studio 将 Eclipse 软件框架的优点和 TI 先进的嵌入式调试功能相结合，为嵌入式开发人员提供了一个引人注目、功能丰富的开发环境。

(...)

ENERGYTRACE — EnergyTrace 技术

适用于 MSP430 MCU、MSP432 MCU、CC13xx 无线MCU和 CC26xx无线MCU 的 EnergyTrace 软件是一款基于电能的代码分析工具，用于测量和显示应用的电能系统配置并帮助优化应用以实现超低功耗。

大多数开发人员都知道，要在不了解系统状态的情况下对系统进行调整是很困难的。EnergyTrace 软件可为您提供所需的信息，来帮助您实现超低功耗设计。这种反馈有助于轻松实施 MSP 架构涉及的各种技术以及 TI 的许多工具，如 ULP Advisor。

该技术实现了一种测量 MCU (...)

IAR-KICKSTART — IAR Embedded Workbench

IAR Embedded Workbench 提供了一个完整的开发工具链，用于为您选择的目标微控制器构建和调试嵌入式应用。随附的 IAR C/C++ 编译器可为您的应用生成高度优化的代码，而 C-SPY 调试器是一款完全集成的调试器，适用于源代码级调试和反汇编级调试，支持复杂代码和数据断点。

关键组件：

• 附带项目管理工具和编辑器的集成开发环境。
• 高度优化 C 和 C++ 编译器。
• 多文件编译支持。
• 运行时库。
• 链接器和库工具。
• 具有 MSP 仿真器的 IAR C-SPY 调试器，支持在硬件（包括 TI-RTOS）上进行 RTOS 感知调试。
• MSP-FET 调试器，支持特定 MCU。
• 支持 (...)

发件人： IAR Systems

MSP430FR592x, MSP430FR5x7x, MSP430FR6x2x, MSP430FR6x7x Code Examples (Rev. F)

TI 与多家公司携手推出适用于 TI MSP 器件的各种解决方案和服务。这些公司可使用 MSP 器件加速您的量产流程。下载此搜索工具，快速浏览第三方详细信息，并寻找合适的第三方来满足您的需求。

合作伙伴来自不同的地区，他们为不同的应用提供解决方案，如模块、闪存编程和完整解决方案。您可以根据地区、产品或技术需求选择合适的第三方。

该工具分为两大类 - 应用及闪存编程解决方案和服务。

• 应用包括不同种类的硬件和软件解决方案，例如模块、完整解决方案或软件服务。
• 闪存编程解决方案包括来自不同国家/地区的编程服务提供商提供的服务。

TIDM-FRAM-EEPROM — 使用 MSP430 FRAM 微控制器实现的 EEPROM 仿真和感测

此参考设计展示了如何在 MSP430 超低功耗微控制器 (MCU) 上使用铁电随机存取存储器 (FRAM) 技术模拟电可擦除可编程只读存储器 (EEPROM)，并结合了在使用 MCU 时可以启用的附加感应功能。此参考设计同时支持通过 I2C 和串行外设接口 (SPI) 连接至主机处理器，可进行多个从机寻址。
