OPA1622 是一款双通道、双极输入、 SoundPlus音频运算放大器。该器件在 1kHz 频率下拥有
2.8nV/√Hz 的超低噪声密度和 –119.2dB 的超低 THD+N，同时还能够以 100mW 的输出功率驱动一个 32Ω 负载。OPA1622 具有极高的交流电源抑制比 (PSRR) 和共模抑制比 (CMRR) 技术规格，可消除来自电源的噪声，因此非常适合便携音频 应用。此外，该器件还具有 +145mA/–130mA 的高输出驱动能力。

OPA1622 支持 ±2V 到 ±18V 的宽电源电压范围，每通道电源电流仅为 2.6mA。OPA1622 运算放大器的单位增益稳定，在宽范围负载条件下可保持出色的动态性能。OPA1622 具有关断模式，允许放大器从正常运行状态切换至一个待机电流典型值低于 5µA 的状态。此关断特性专门用于消除进入或退出关断模式时的喀哒和噼啪噪声。

OPA1622 内部 采用 独特布局，即使在过驱或过载条件下也可在通道间实现最低串扰和零交互。此器件的额定温度介于 –40°C 至 +125°C 之间。

• 高保真音质
• 超低噪声：1kHz 时为 2.8nV/√Hz
• 超低总谐波失真 + 噪声 (THD+N)： –119dB（142mW/通道至 32Ω/通道）
• 宽增益带宽产品： 32MHz (G = +1000)
• 高转换率：10V/μs
• 高容性负载驱动能力：> 600pF
• 高开环增益：136dB（600Ω 负载）
• 低静态电流：每通道 2.6mA
• 可降低喀哒和噼啪噪声的低功耗关断模式：每通道 5μA
• 短路保护
• 宽电源电压范围：±2V 至 ±18V
• 采用小型超薄小外形尺寸无引线 (VSON)-10 封装

应用

• 高保真 (HiFi) 耳机驱动器
• 专业音频设备
• 模数混合控制台
• 音频测试和测量
• 高端 蓝光碟播放器
• 高端影音 (A/V) 接收器

All trademarks are the property of their respective owners.

• Number of channels (#)
• 2
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 4
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 36
• GBW (Typ) (MHz)
• 32
• Slew rate (Typ) (V/us)
• 10
• Rail-to-rail
• No
• Vos (offset voltage @ 25 C) (Max) (mV)
• 0.5
• Iq per channel (Typ) (mA)
• 2.6
• Vn at 1 kHz (Typ) (nV/rtHz)
• 2.8
• Features
• Burr-Brown? Audio, High Cload Drive, Premium Sound, Shutdown, Small Size
• THD + N @ 1 kHz (Typ) (%)
• 0.000018
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125
• Output current (Typ) (mA)
• 145
• Product type
• Ultimate
• Architecture
• Bipolar
• CMRR (Typ) (dB)
• 127
• Input bias current (Max) (pA)
• 2000000

OPA1622的完整型号有：OPA1622IDRCR、OPA1622IDRCT，以下是这些产品的关键参数及官网采购报价：

OPA1622IDRCR，工作温度：-40 to 125，封装：VSON (DRC)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网OPA1622IDRCR的批量USD价格：2.43（1000+）

OPA1622IDRCT，工作温度：-40 to 125，封装：VSON (DRC)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网OPA1622IDRCT的批量USD价格：2.916（1000+）

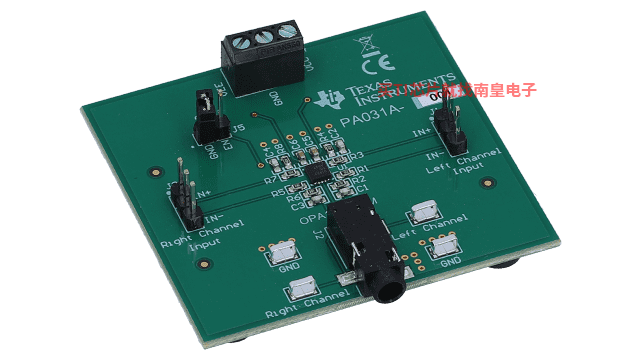

OPA1622EVM — OPA1622 音频运算放大器评估模块

OPA1622EVM 是一个用于评估 OPA1622 音频运算放大器的硬件平台。在该 EVM 上，OPA1622 的每个通道都被配置为一个差分放大器，用来从音频分析仪或音频 DAC 接收差分输入信号并输出单端信号。OPA1622EVM 带有耳机连接器，因此用户可以使用自己选择的耳机来听测 OPA1622 的音频质量。通过 80mArms 的高线性输出电流，OPA1622EVM 可以驱动 8?、16?、32?、300?、600? 以及更高的耳机负载。

OPA1622 TINA-TI Reference Design (Rev. C)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）

TIDA-01341 — Hi-Fi 耳机放大器电源参考设计

耳机放大器通常需要正负电压。在本参考设计中，两个电压均从一个单路输入电压通过集成分离轨电荷泵转换器生成。它通过五个电容器和四个电阻器提供小解决方案尺寸。

TIPD177 — 针对电流输出音频 DAC 的高保真耳机放大器参考设计

此 TI 高精度验证设计电路将音频 DAC 的差动电流输出转换为可驱动低阻抗耳机的单端电压。此设计可达到手机和移动音频播放器领域当前正在推广的高保真性能水平。
