The OPA4830 is a quad, low-power, single-supply, wideband, voltage-feedback amplifier designed to operate on a single +3V or +5V supply. Operation on ±5V or +10V supplies is also supported. The input range extends below the negative supply and to within 1.8V of the positive supply. Using complementary common-emitter outputs provides an output swing to within 220mV of either supply while driving 150 . High output drive current (±80mA) and low differential gain and phase errors also make this amplifier an excellent choice for single-supply consumer video products.

Low distortion operation is ensured by the high gain bandwidth product (110MHz) and slew rate (560V/µs), making the OPA4830 an ideal input buffer stage to 3V and 5V CMOS analog-to-digital converters (ADCs). Unlike other low-power, single-supply amplifiers, distortion performance improves as the signal swing is decreased. A low 9.2nV/Hz input voltage noise supports wide dynamic range operation.

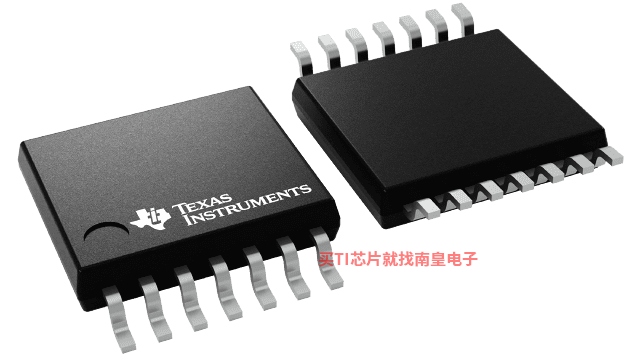

The OPA4830 is available in an industry-standard quad pinout TSSOP-14 package.

• HIGH BANDWIDTH: 280MHz (G = +1) 120MHz (G = +2)
• LOW SUPPLY CURRENT: 3.9mA/ch (VS = +5V)
• FLEXIBLE SUPPLY RANGE: ±1.4V to ±5.5V Dual Supply +2.8V to +11V Single Supply
• INPUT RANGE INCLUDES GROUND ON SINGLE SUPPLY
• 4.91V OUTPUT SWING ON +5V SUPPLY
• HIGH SLEW RATE: 560V/μs
• LOW INPUT VOLTAGE NOISE: 9.2nV/Hz
• AVAILABLE IN A TSSOP-14 PACKAGE
• APPLICATIONS
  • SINGLE-SUPPLY ANALOG-TO-DIGITAL CONVERTER (ADC) INPUT BUFFERS
  • SINGLE-SUPPLY VIDEO LINE DRIVERS
  • CCD IMAGING CHANNELS
  • ACTIVE FILTERS
  • PLL INTEGRATORS
  • PORTABLE CONSUMER ELECTRONICS

All other trademarks are the property of their respective owners.

• Architecture
• Voltage FB
• Number of channels (#)
• 4
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 2.8
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 11
• GBW (Typ) (MHz)
• 110
• BW @ Acl (MHz)
• 280
• Acl, min spec gain (V/V)
• 1
• Slew rate (Typ) (V/us)
• 560
• Vn at flatband (Typ) (nV/rtHz)
• 9.2
• Vn at 1 kHz (Typ) (nV/rtHz)
• 9.5
• Iq per channel (Typ) (mA)
• 4.25
• Vos (offset voltage @ 25 C) (Max) (mV)
• 8
• Rail-to-rail
• In to V-, Out
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85
• CMRR (Typ) (dB)
• 80
• Input bias current (Max) (pA)
• 10000000
• Offset drift (Typ) (uV/C)
• 30
• Output current (Typ) (mA)
• 75
• 2nd harmonic (dBc)
• 60
• 3rd harmonic (dBc)
• 59
• @ MHz
• 5

OPA4830的完整型号有：OPA4830IPW、OPA4830IPWR，以下是这些产品的关键参数及官网采购报价：

OPA4830IPW，工作温度：-40 to 85，封装：TSSOP (PW)-14，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA4830IPW的批量USD价格：2.308（1000+）

OPA4830IPWR，工作温度：-40 to 85，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA4830IPWR的批量USD价格：1.923（1000+）

DEM-OPA-TSSOP-4A — Quad op amp evaluation module for TSSOP-14 package
