OPA548 器件是一款低成本、高电压、大电流运算放大器，设计用于驱动各种负载。经过激光修整的单片集成电路可提供出色的低电平信号精度以及高输出电压和电流。

为提高设计灵活性，OPA548 采用单电源或双电源供电。在单电源操作中，输入共模范围可扩展到地电平以下。

OPA548 在过热条件下以及电流过载时会受到内部保护。此外，OPA548 可提供准确的用户自选的电流限制。与其他使用一个与输出电流路径串联的功率 电阻器的设计不同，OPA548 间接检测负载。电流限制可通过外部电阻器和电位计在 0A 至 5A 范围内调节，或者通过电压输出或电流输出 DAC 进行数字化控制。

使能/状态 (E/S) 引脚提供两个功能。引脚上的输入不仅可以禁用输出级以有效地断开负载，还可降低静态电流以节省功耗。可对 E/S 引脚输出进行监测，以确定 OPA548 是否处于热关断状态。

OPA548 器件采用业界通用的 7 引线交错和直引线 TO-220 封装以及 7 引线 DDPAK 表面安装塑料电源封装。铜制接线片可轻松安装到散热片或电路板上，从而实现出色的热性能。该器件的扩展工业温度范围为 –40°C 至 85°C。SPICE 宏模型可用于设计分析。

• 宽电源电压范围
  • 单电源：8V 至 60V
  • 双电源：±4V 至 ±30V
• 高输出电流：
  • 3A 连续电流
  • 5A 峰值电流
• 宽输出电压摆幅
• 全面保护：
  • 热关断保护
  • 可调电流限制
• 输出禁用选项?
• 热关断指示器
• 高压摆率：10V
• 低静态电流
• 封装：
  • 7 引线 TO-220、锯齿形和直引线
  • 7 引线 DDPAK 表面安装

• Number of channels (#)
• 1
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 8
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 60
• Output current (Typ) (mA)
• 3000
• GBW (Typ) (MHz)
• 1
• Slew rate (Typ) (V/us)
• 10
• Vos (offset voltage @ 25 C) (Max) (mV)
• 10
• Offset drift (Typ) (uV/C)
• 30
• Iq per channel (Typ) (mA)
• 17
• Features
• Adj Current Limit, Shutdown
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85
• Input bias current (Max) (pA)
• 500000
• CMRR (Typ) (dB)
• 95
• Rail-to-rail
• In to V-
• Architecture
• Bipolar

OPA548的完整型号有：OPA548F/500、OPA548FKTWT、OPA548T、OPA548T-1，以下是这些产品的关键参数及官网采购报价：

OPA548F/500，工作温度：-40 to 85，封装：DDPAK/TO-263 (KTW)-7，包装数量MPQ：500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网OPA548F/500的批量USD价格：7.687（1000+）

OPA548FKTWT，工作温度：-40 to 85，封装：DDPAK/TO-263 (KTW)-7，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：Call TI，TI官网OPA548FKTWT的批量USD价格：9.023（1000+）

OPA548T，工作温度：-40 to 85，封装：TO-220 (KVT)-7，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网OPA548T的批量USD价格：7.687（1000+）

OPA548T-1，工作温度：-40 to 85，封装：TO-220 (KC)-7，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网OPA548T-1的批量USD价格：7.687（1000+）

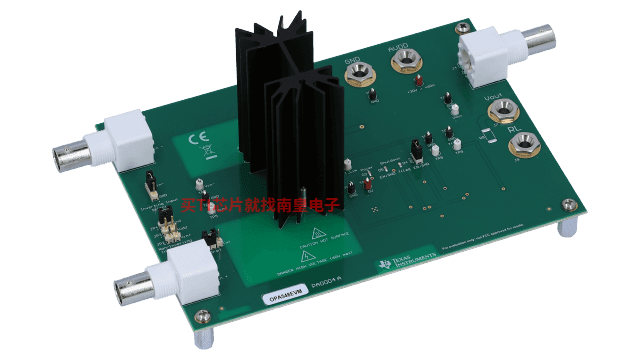

OPA548EVM — OPA548 评估模块

OPA548EVM 是一个用于针对各种电路配置评估 OPA548 的平台。电路配置包括反相/非反相增益、单/双电源、内部/外部负载和外部基准。该平台提供了“启动/关断”引脚，并且 LED 可提供有关电路状态的视觉指示。

OPA548 TINA-TI Reference Design (Rev. C)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）
