The OPA659 combines a very wideband, unity-gain stable, voltage-feedback operational amplifier with a JFET-input stage to offer an ultra-high dynamic range amplifier for high impedance buffering in data acquisition applications such as oscilloscope front-end amplifiers and machine vision applications such as photodiode transimpedance amplifiers used in wafer inspection.

The wide 650-MHz unity-gain bandwidth is complemented by a very high 2550-V/µs slew rate.

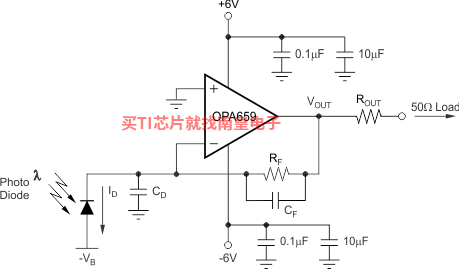

The high input impedance and low bias current provided by the JFET input are supported by the low 8.9-nV/&radic:Hz input voltage noise to achieve a very low integrated noise in wideband photodiode transimpedance applications.

Broad transimpedance bandwidths are possible with the high 350-MHz gain bandwidth product of this device.

Where lower speed with lower quiescent current is required, consider the OPA656. Where unity-gain stability is not required, consider the OPA657.

• High Bandwidth: 650 MHz (G = 1 V/V)
• High Slew Rate: 2550 V/μs (4-V Step)
• Excellent THD: –78 dBc at 10 MHz
• Low Input Voltage Noise: 8.9 nV/√Hz
• Fast Overdrive Recovery: 8 ns
• Fast Settling time (1% 4-V Step): 8 ns
• Low Input Offset Voltage: ±1 mV
• Low Input Bias Current: ±10 pA
• High Output Current: 70 mA

• Architecture
• FET / CMOS Input, Voltage FB
• Number of channels (#)
• 1
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 7
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 13
• GBW (Typ) (MHz)
• 650
• BW @ Acl (MHz)
• 650
• Acl, min spec gain (V/V)
• 2
• Slew rate (Typ) (V/us)
• 2550
• Vn at flatband (Typ) (nV/rtHz)
• 8.9
• Vn at 1 kHz (Typ) (nV/rtHz)
• 8.9
• Iq per channel (Typ) (mA)
• 30.5
• Vos (offset voltage @ 25 C) (Max) (mV)
• 5
• Rail-to-rail
• No
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85
• CMRR (Typ) (dB)
• 70
• Input bias current (Max) (pA)
• 50
• Offset drift (Typ) (uV/C)
• 10
• Output current (Typ) (mA)
• 70
• 2nd harmonic (dBc)
• 79
• 3rd harmonic (dBc)
• 100
• @ MHz
• 10

OPA659的完整型号有：OPA659IDBVR、OPA659IDBVT、OPA659IDRBR、OPA659IDRBT，以下是这些产品的关键参数及官网采购报价：

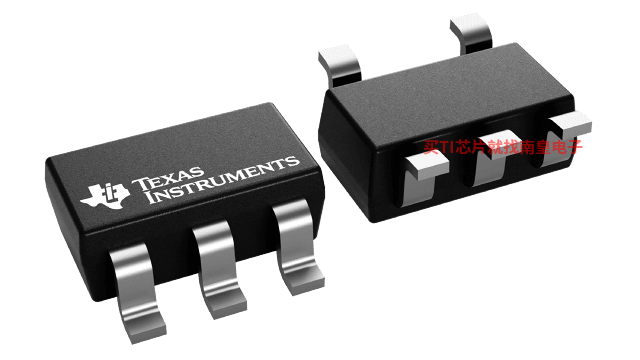

OPA659IDBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA659IDBVR的批量USD价格：2.985（1000+）

OPA659IDBVT，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA659IDBVT的批量USD价格：3.582（1000+）

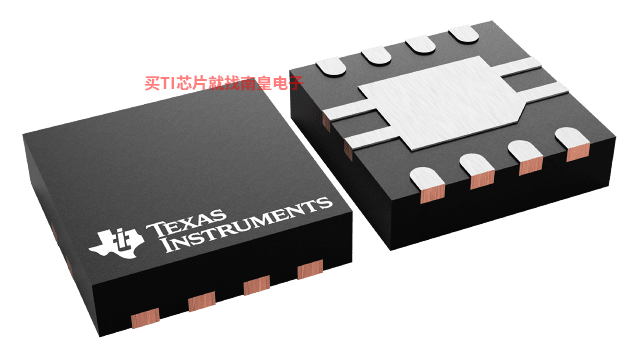

OPA659IDRBR，工作温度：-40 to 85，封装：SON (DRB)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA659IDRBR的批量USD价格：2.985（1000+）

OPA659IDRBT，工作温度：-40 to 85，封装：SON (DRB)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA659IDRBT的批量USD价格：3.582（1000+）

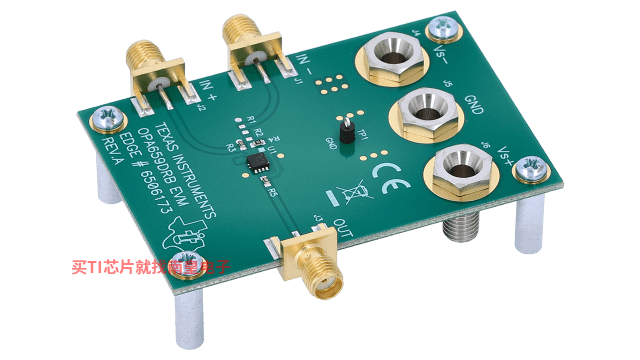

OPA659EVM — OPA659 evaluation module

OPA659EVM 是一款采用 DBR（8 引线 VSON）封装的评估模块。

OPA659EVM 旨在快速简便地演示放大器的功能和实用性。该 EVM 随时准备好通过板载连接器与电源、信号源和测试仪表相连。

OPA659EVM 用户指南包含在产品数据表中。

OPA659 TINA-TI Reference Design (Rev. C)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）

VOLT-DIVIDER-CALC — 分压器确定一组分压电阻

VOLT-DIVIDER-CALC quickly determines a set of resistors for a voltage divider. This KnowledgeBase Javascript utility can be used to find a set of resistors for a voltage divider to achieve the desired output voltage. This calculator can also be used to design non-inverting attentuation circuits.

(...)
