OPA835 和 OPA2835 器件（OPAx835）是单/双通道超低功耗、轨到轨输出、负电源轨输入、电压反馈（VFB）运算放大器，依设计可由 2.5V 至 5.5V 范围内的单电源或者 ±1.25V 至 ±2.75V 范围内的双电源供电运行。这些轨到轨放大器每通道仅消耗 250µA 的电流，单位带宽增益积为 56MHz，性能/功耗比处于业内领先水平。

OPA835 和 OPA2835 器件同时拥有低功耗特性和出色的高频性能，并且可提供其他同类器件所无法达到的性能/功耗比，因此非常适合注重功耗的电池供电类便携式应用。这些器件还具有节能模式，可将电流降至 1.5µA 以下，这对于电池供电类应用中的高频放大器而言是极具吸引力的解决方案。

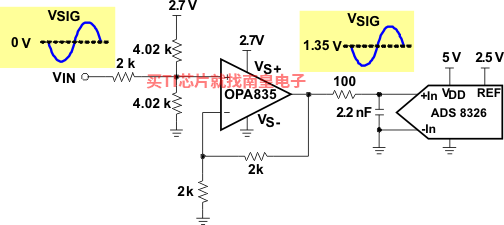

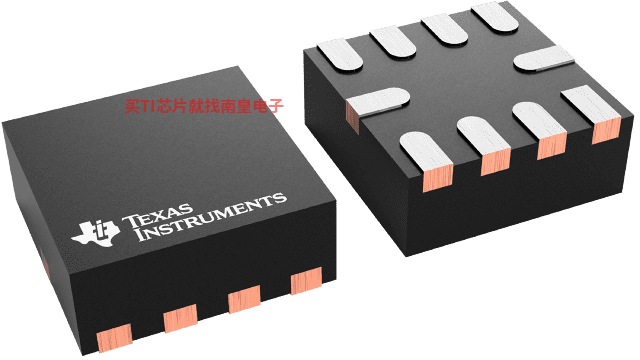

OPA835 RUN 封装选件包含集成的增益设置电阻器，因此可在印刷电路板上实现尽可能最小的尺寸（约 2.00mm × 2.00mm）。通过在 PCB 上添加电路迹线，可实现 +1、–1、–1.33、+2、+2.33、–3、+4、–4、+5、–5.33、+6.33、–7、+8 的增益和 –0.1429、–0.1875、–0.25、–0.33、–0.75 的反相衰减。有关详细信息，请参见Table 9-1 和Table 9-2。

OPA835 和 OPA2835 器件在 –40°C 至 +125°C 的扩展工业温度范围内运行。

• 超低功耗
  • 电源电压：2.5V 至 5.5V
  • 静态电流：250μA/ch（典型值）
  • 断电模式：0.5μA（典型值）
• 带宽：56MHz (AV = 1V/V)
• 压摆率：160V/μs
• 上升时间：10ns (2VSTEP)
• 稳定时间 (0.1%)：55ns (2VSTEP)
• 过驱恢复时间：200ns
• SNR：在 1kHz (1VRMS) 时为 0.00015% (-116.4dBc)
• THD：在 1kHz (1VRMS) 时为 0.00003% (-130dBc)
• HD2/HD3：在 1MHz (2VPP) 时为 -70dBc/-73dBc
• 输入电压噪声：9.3nV/√ Hz (f = 100kHz)
• 输入失调电压：100μV（最大 ±500μV）
• CMRR：113dB
• 输出电流驱动：40mA
• RRO：轨到轨输出
• 输入电压范围： –0.2V 到 3.9V （5V 电源）
• 工作温度范围： –40°C 至 +125°C

• Architecture
• Voltage FB
• Number of channels (#)
• 1
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 2.5
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 5.5
• GBW (Typ) (MHz)
• 30
• BW @ Acl (MHz)
• 56
• Acl, min spec gain (V/V)
• 1
• Slew rate (Typ) (V/us)
• 160
• Vn at flatband (Typ) (nV/rtHz)
• 9.3
• Vn at 1 kHz (Typ) (nV/rtHz)
• 9.3
• Iq per channel (Typ) (mA)
• 0.25
• Vos (offset voltage @ 25 C) (Max) (mV)
• 0.5
• Rail-to-rail
• In to V-, Out
• Features
• Shutdown
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125
• CMRR (Typ) (dB)
• 113
• Input bias current (Max) (pA)
• 400000
• Offset drift (Typ) (uV/C)
• 2.25
• Output current (Typ) (mA)
• 40
• 2nd harmonic (dBc)
• 70
• 3rd harmonic (dBc)
• 73
• @ MHz
• 1

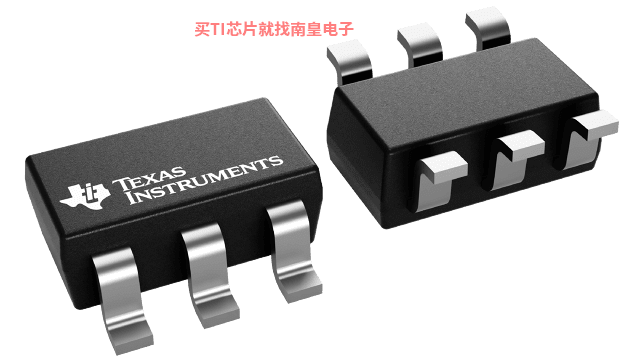

OPA835的完整型号有：OPA835IDBVR、OPA835IDBVT、OPA835IRUNR、OPA835IRUNT，以下是这些产品的关键参数及官网采购报价：

OPA835IDBVR，工作温度：-40 to 125，封装：SOT-23 (DBV)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网OPA835IDBVR的批量USD价格：.81（1000+）

OPA835IDBVT，工作温度：-40 to 125，封装：SOT-23 (DBV)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网OPA835IDBVT的批量USD价格：.972（1000+）

OPA835IRUNR，工作温度：-40 to 125，封装：QFN (RUN)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA835IRUNR的批量USD价格：.851（1000+）

OPA835IRUNT，工作温度：-40 to 125，封装：QFN (RUN)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA835IRUNT的批量USD价格：1.013（1000+）

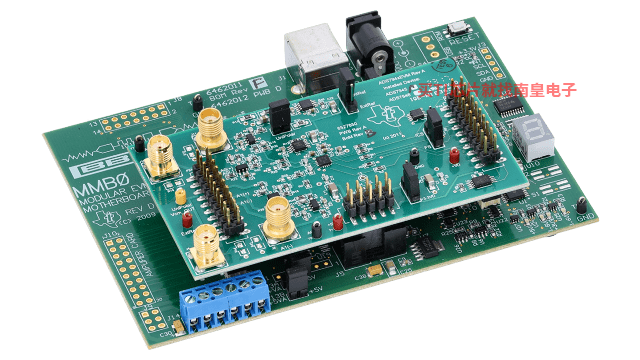

ADS7945EVM-PDK — ADS7945 性能演示套件

ADS794xEVM-PDK 旨在用于评估 ADS7945 和 ADS7946 模数转换器。这些转换器是 14 位双通道差分 SAR 转换器，其最大吞吐率为 2MSPS。ADS7945 可提供全差分输入电压，而 ADS7946 的伪差分输入可提供带有共模噪声消除功能的单端输入电压。EVM 包括输入驱动器，以便在双极和单极输入电压之间做出选择。通过板载方式提供低噪声基准，同时提供使用外部基准的选项。EVM 可提供对转换器每个引脚的访问，以便连接任意主机微处理器或基于 TI DSP 的系统。

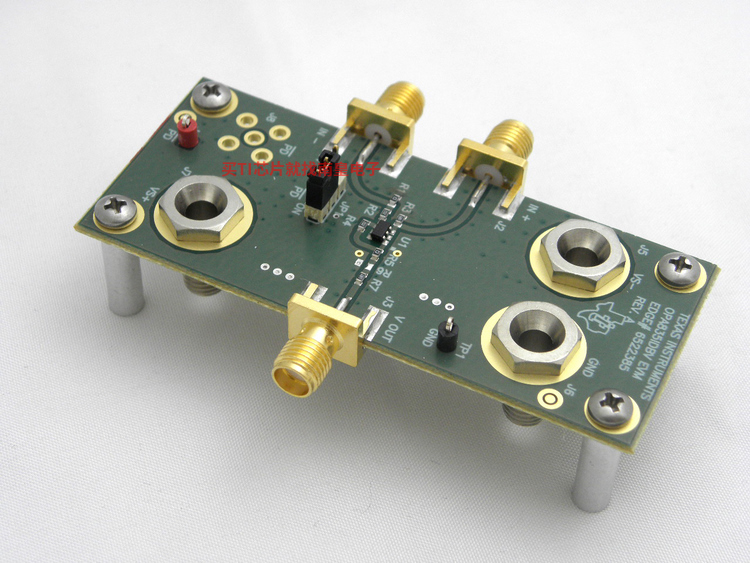

OPA835IDBVEVM — OPA835 evaluation module for DBV package
