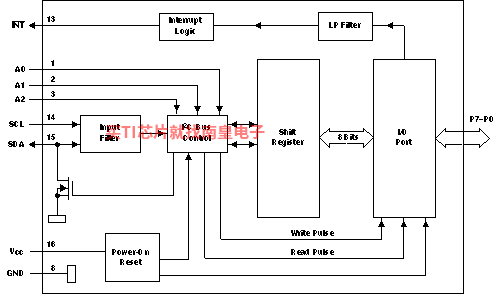

INT can be connected to the interrupt input of a microcontroller. By sending an interrupt signal on this line, the remote I/O can inform the microcontroller if there is incoming data on its ports without having to communicate via the I²C bus. Thus, the PCA9554 can remain a simple slave device.

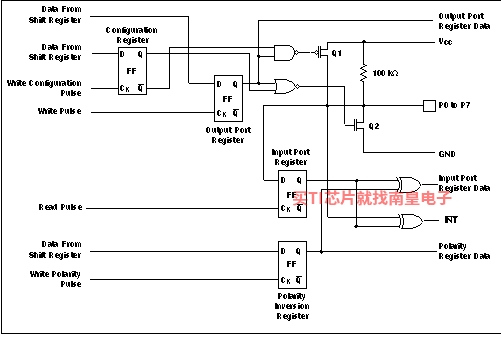

The device’s outputs (latched) have high-current drive capability for directly driving LEDs and low current consumption.

Three hardware pins (A0, A1, and A2) are used to program and vary the fixed I²C address and allow up to eight devices to share the same I²C bus or SMBus.

The PCA9554 is pin-to-pin and I²C address compatible with the PCF8574. However, software changes are required, due to the enhancements in the PCA9554 over the PCF8574.

The PCA9554 and PCA9554A are identical except for their fixed I²C address. This allows for up to 16 of these devices (eight of each) on the same I²C/SMBus.

• I2C 至并行端口扩展器
• 开漏电路低电平有效中断输出
• 2.3V 至 5.5V 的工作电源电压范围
• 耐受 5V 电压的 I/O
• 400kHz 快速 I2C 总线
• 3 个硬件地址引脚可在 I2C/SMBus 上支持最多 8 个器件
• 输入/输出配置寄存器
• 极性反转寄存器
• 内部加电复位
• 所用通道在加电时被配置为输入
• 在加电时无毛刺脉冲
• 针对直接驱动 LED 的具有高电流驱动最大能力的锁存输出
• 锁断性能超过 100mA，符合 JESD 78 II 类规范的要求）
• ESD 保护性能超过 JESD 22 规范要求
  • 2000V 人体放电模型 (A114-A)
  • 200V 机器放电模型 (A115-A)
  • 1000V 带电器件模型 (C101)

• Number of I/Os
• 8
• Features
• Configuration registers, Interrupt pin
• Supply voltage (Min) (V)
• 2.3
• Supply voltage (Max) (V)
• 5.5
• Addresses
• 8
• Rating
• Catalog
• Frequency (Max) (kHz)
• 400
• Operating temperature range (C)
• -40 to 85

PCA9554的完整型号有：PCA9554DB、PCA9554DBR、PCA9554DGVR、PCA9554DW、PCA9554DWR、PCA9554PWR，以下是这些产品的关键参数及官网采购报价：

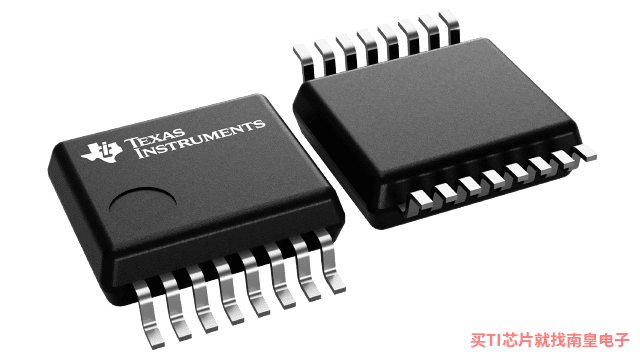

PCA9554DB，工作温度：-40 to 85，封装：SSOP (DB)-16，包装数量MPQ：80个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9554DB的批量USD价格：.864（1000+）

PCA9554DBR，工作温度：-40 to 85，封装：SSOP (DB)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9554DBR的批量USD价格：.72（1000+）

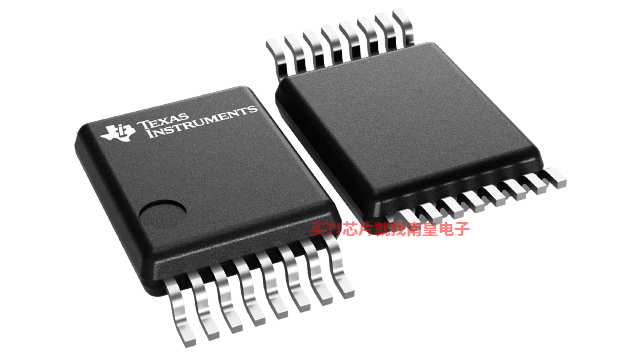

PCA9554DGVR，工作温度：-40 to 85，封装：TVSOP (DGV)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9554DGVR的批量USD价格：.72（1000+）

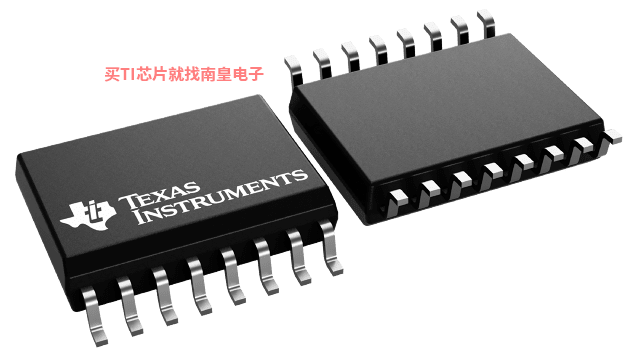

PCA9554DW，工作温度：-40 to 85，封装：SOIC (DW)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9554DW的批量USD价格：.864（1000+）

PCA9554DWR，工作温度：-40 to 85，封装：SOIC (DW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9554DWR的批量USD价格：.72（1000+）

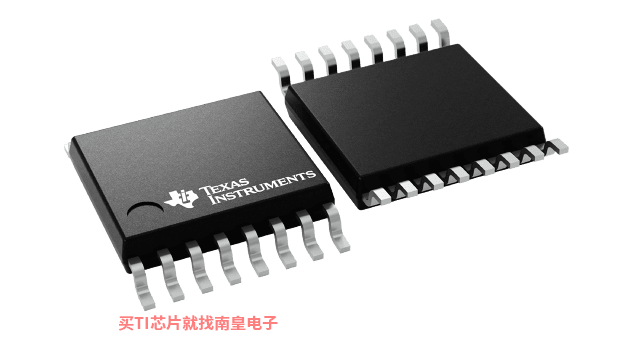

PCA9554PWR，工作温度：-40 to 85，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9554PWR的批量USD价格：.864（1000+）
