这个用于两线双向总线 (I2C) 的 16 位扩展器设计用于在 2.3V 至 5.5V VCC 之间运行。通过 I²C 接口 [串行时钟 (SCL)，串行数据 (SDA)]，它为大多数微控制器系列产品提供通用远程 I/O 扩展。

PCA9555 由两个 8 位配置（输入或输出可选）、输入端口、输出端口和极性反转（高电平有效或低电平有效运行）寄存器组成。在加电时，I/O 被配置为输入。系统主控制器可以通过写入 I/O 配置位将 I/O 启用为输入或输出。每个输入或输出的数据均保存在相应的输入或输出寄存器中。输入端口寄存器的极性可借助极性反转寄存器进行转换。所有寄存器都可由系统主控器读取。

• 1μA 低待机电流消耗（最大值）
• I2C 至并行端口扩展器
• 开漏电路低电平有效中断输出
• 可耐受 5V 电压的 I/O 端口
• 兼容大多数微控制器
• 400kHz 快速 I2C 总线
• 针对多达 8 个器件使用的 3 个硬件地址引脚寻址
• 极性反转寄存器
• 具有最大高电流驱动能力的锁存输出，可用于直接驱动 LED
• 锁断性能超过 100mA，符合 JESD 78 II 类规范
• 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
  • 2000V 人体放电模型 (A114-A)
  • 200V 机器放电模型 (A115-A)
  • 1000V 带电器件模型 (C101)

• Number of I/Os
• 16
• Features
• Configuration registers, Interrupt pin
• Supply voltage (Min) (V)
• 2.3
• Supply voltage (Max) (V)
• 5.5
• Addresses
• 8
• Rating
• Catalog
• Frequency (Max) (kHz)
• 400
• Operating temperature range (C)
• -40 to 85

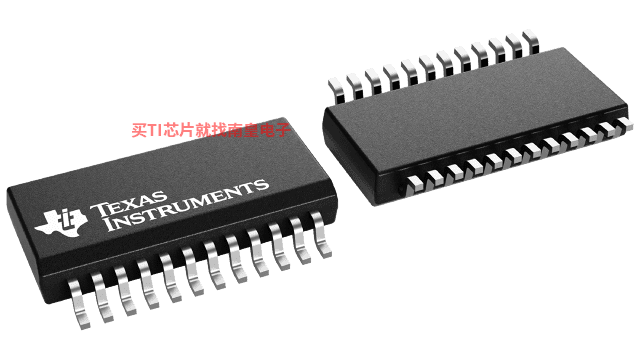

PCA9555的完整型号有：PCA9555DBQR、PCA9555DBR、PCA9555DGVR、PCA9555DW、PCA9555DWR、PCA9555PWR、PCA9555RGER，以下是这些产品的关键参数及官网采购报价：

PCA9555DBQR，工作温度：-40 to 85，封装：SSOP (DBQ)-24，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网PCA9555DBQR的批量USD价格：0.806（1000+）

PCA9555DBR，工作温度：-40 to 85，封装：SSOP (DB)-24，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9555DBR的批量USD价格：0.806（1000+）

PCA9555DGVR，工作温度：-40 to 85，封装：TVSOP (DGV)-24，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9555DGVR的批量USD价格：0.806（1000+）

PCA9555DW，工作温度：-40 to 85，封装：SOIC (DW)-24，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9555DW的批量USD价格：0.967（1000+）

PCA9555DWR，工作温度：-40 to 85，封装：SOIC (DW)-24，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9555DWR的批量USD价格：0.806（1000+）

PCA9555PWR，工作温度：-40 to 85，封装：TSSOP (PW)-24，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网PCA9555PWR的批量USD价格：0.967（1000+）

PCA9555RGER，工作温度：-40 to 85，封装：VQFN (RGE)-24，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网PCA9555RGER的批量USD价格：0.806（1000+）

PCA9555 IBIS Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

I2C-DESIGNER — I2C designer tool

利用 I2C 设计器工具，可快速解决基于 I2C 设计中寻址、电压电平和频率方面的冲突。输入主输入端和从输入端，以自动生成 I2C 树活轻松构建自定义解决方案。此工具可在调试缺失确认、选择上拉电阻器和满足 I2C 总线最大容性负载方面提供指导，从而帮助设计人员节省时间并遵循 I2C 标准。
