The PGA204 and PGA205 are low cost, general purpose programmable-gain instrumentation amplifiers offering excellent accuracy. Gains are digitally selected: PGA204—1, 10, 100, 1000, and PGA205—1, 2, 4, 8V/V. The precision and versatility, and low cost of the PGA204 and PGA205 make them ideal for a wide range of applications.

Gain is selected by two TTL or CMOS-compatible address lines, A₀ and A₁. Internal input protection can withstand up to ±40V on the analog inputs without damage.

The PGA204 and PGA205 are laser trimmed for very low offset voltage (50µV), drift (0.25µV/°C) and high common-mode rejection (115dB at G=1000). They operate with power supplies as low as ±4.5V, allowing use in battery operated systems. Quiescent current is 5mA.

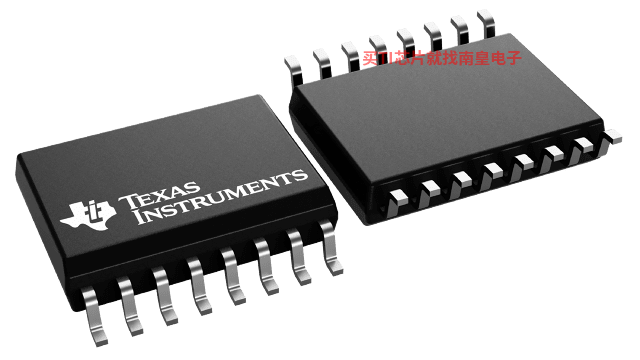

The PGA204 and PGA205 are available in 16-pin plastic DIP, and SOL-16 surface-mount packages, specified for the &3150;40°C to +85°C temperature range.

• DIGITALLY PROGRAMMABLE GAIN:
  • PGA204: G=1, 10, 100, 1000V/V
  • PGA205: G=1, 2, 4, 8V/V
• LOW OFFSET VOLTAGE: 50μV max
• LOW OFFSET VOLTAGE DRIFT: 0.25μV/°C
• LOW INPUT BIAS CURRENT: 2nA max
• LOW QUIESCENT CURRENT: 5.2mA typ
• NO LOGIC SUPPLY REQUIRED
• 16-PIN PLASTIC DIP, SOL-16 PACKAGES
• APPLICATIONS
  • DATA ACQUISITION SYSTEM
  • GENERAL PURPOSE ANALOG BOARDS
  • MEDICAL INSTRUMENTATION

• PGA/VGA
• PGA
• Number of channels (#)
• 1
• BW @ Acl (MHz)
• 1
• Vs (Max) (V)
• 36
• Vs (Min) (V)
• 9
• Acl, min spec gain (V/V)
• 1
• Gain (Max) (dB)
• 60
• Slew rate (Typ) (V/us)
• 0.3
• Operating temperature range (C)
• -40 to 85

PGA204的完整型号有：PGA204AP、PGA204AU、PGA204AU/1K、PGA204BP、PGA204BU、PGA204BU/1K，以下是这些产品的关键参数及官网采购报价：

PGA204AP，工作温度：PropertyValue，封装：PDIP (N)-16，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：Call TI，TI官网PGA204AP的批量USD价格：8.872（1000+）

PGA204AU，工作温度：-40 to 85，封装：SOIC (DW)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网PGA204AU的批量USD价格：9.258（1000+）

PGA204AU/1K，工作温度：-40 to 85，封装：SOIC (DW)-16，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：Call TI，TI官网PGA204AU/1K的批量USD价格：7.715（1000+）

PGA204BP，工作温度：PropertyValue，封装：PDIP (N)-16，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：Call TI，TI官网PGA204BP的批量USD价格：10.492（1000+）

PGA204BU，工作温度：PropertyValue，封装：SOIC (DW)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：Call TI，TI官网PGA204BU的批量USD价格：10.878（1000+）

PGA204BU/1K，工作温度：PropertyValue，封装：SOIC (DW)-16，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：Call TI，TI官网PGA204BU/1K的批量USD价格：9.335（1000+）

PGA204 IBIS MODEL

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)
