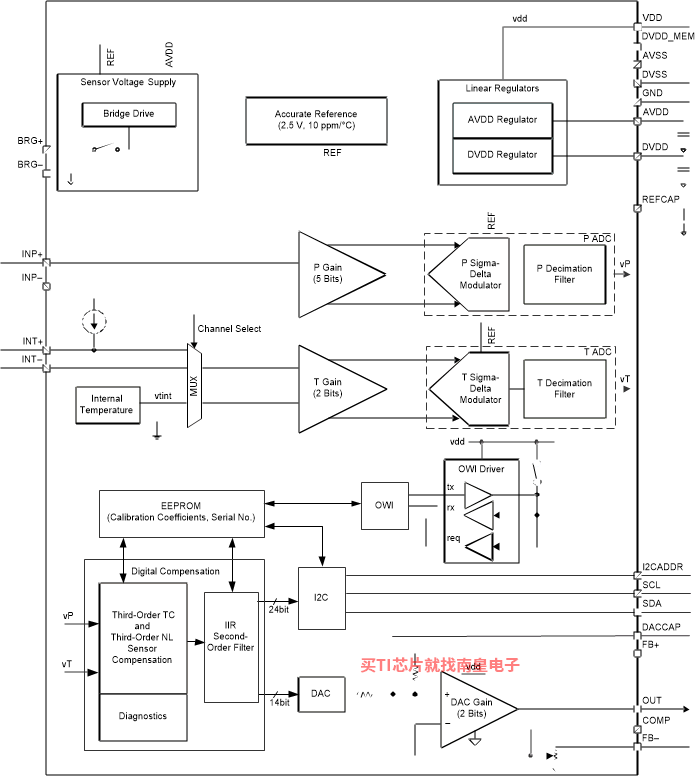

PGA305 器件提供了一个适用于压阻式和应力计式压感元件的接口。该器件是一套完整的片上系统 (SoC) 解决方案，具有可编程模拟前端 (AFE)、ADC 和数字信号处理功能，可直接连接传感元件。此外，PGA305 器件还集成了稳压器和振荡器，最大程度地减少了外部组件数。PGA305 器件可以采用三阶温度和非线性补偿来实现高精度。该器件还可以使用集成 I²C 接口或单线制串行接口 (OWI) 来实现外部通信并简化系统校准流程。集成 DAC 支持绝对电压、比例电压以及 4mA 至 20mA 的电流回路输出。

• 模拟 特性
  • 适用于阻性桥式传感器的模拟前端
  • 传感器灵敏度可调节范围：1mV/V 至 135mV/V
  • 片上温度传感器
  • 可编程增益
  • 适用于信号通道的 24 位 Σ-Δ 模数转换器
  • 适用于温度通道的 24 位 Σ-Δ 模数转换器
  • 14 位输出数模转换器 (DAC)
• 数字 特性
  • 整个温度范围内的 FSO 精度 < 0.1%
  • 系统响应时间 < 220μs
  • 三阶偏移、增益和非线性温度补偿
  • 诊断功能
  • 集成 EEPROM 用于存储器件操作、校准数据和用户数据
• 外设 特性
  • 可通过 I2C 接口实现数据读取和器件配置
  • 单线接口，可通过电源引脚进行通信，无需额外使用线路
  • 4mA 至 20mA 电流回路接口
  • 比例电压输出和绝对电压输出
  • 电源管理控制
  • 模拟低压检测
• 通用 特性
  • 工业温度范围：–40°C 至 150°C
  • 电源：
    • 片上电源管理，支持 3.3V 至 30V 的宽电源电压范围
    • 集成反向保护电路

• Operating temperature range (C)
• -40 to 150
• Vs (Min) (V)
• 3.3
• Interface type
• I2C, OWI, 4-20mA, Ratiometric analog voltage
• Vs (Max) (V)
• 30
• Resolution (Bits)
• 24
• Rating
• Military

PGA305的完整型号有：PGA305ARHHR、PGA305ARHHT，以下是这些产品的关键参数及官网采购报价：

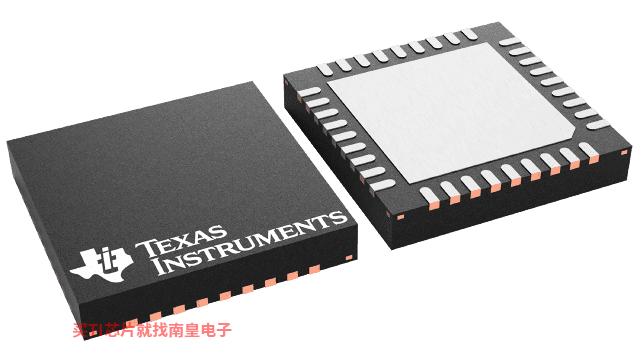

PGA305ARHHR，工作温度：-40 to 150，封装：VQFN (RHH)-36，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网PGA305ARHHR的批量USD价格：3.485（1000+）

PGA305ARHHT，工作温度：-40 to 150，封装：VQFN (RHH)-36，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网PGA305ARHHT的批量USD价格：4.182（1000+）

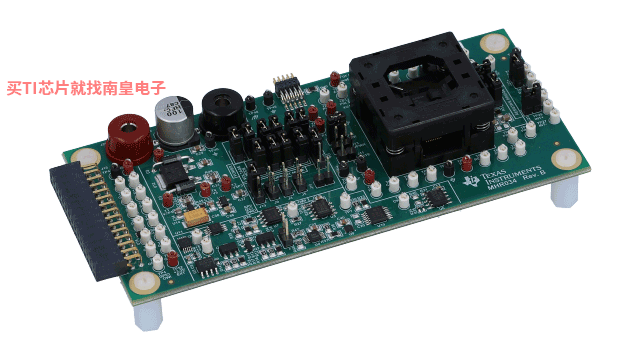

PGA305EVM-034 — PGA305 电阻式传感信号调节器评估模块

The PGA305 evaluation module (EVM) evaluates all the features of the PGA300 in either voltage mode or current mode. PGA300EVM has a resistive bridge on board with a potentiometer allowing for differential input voltages to be adjusted by the user to emulate a pressure-sense element. The EVM also (...)
