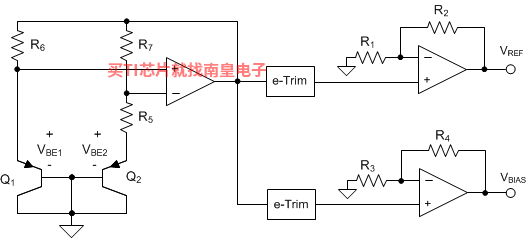

仅具有正向电源电压的应用通常需要使用一个处于模数转换器 (ADC) 输入范围中间位置的附加稳定电压来偏置输入双极信号。REF20xx 提供了一个可供 ADC 使用的基准电压 (V_REF) 和一个可用于偏置输入双极信号的高精度电压 (V_BIAS)。

REF20xx 在 V_REF 和 V_BIAS 输出端具有出色的温漂 （最大 8ppm/°C）和初始精度 (0.05%)，同时可保持静态工作电流低于 430µA。此外，V_REF 和 V_BIAS 输出端在 –40°C 至 125°C 的温度范围内相互跟踪，精度为 6ppm/°C（最大值）。与分立式解决方案相比，所有这些特性使得 REF20xx 提升了信号链的精度、节省了布板空间并降低了系统成本。仅 10mV 的超低压降允许器件在极低输入电压条件下工作，这一特性在电池供电系统中非常适用。

V_REF 和 V_BIAS 电压具有同样出色的技术规范，而且灌电流和拉电流能力同样强大。这些器件具有优异的长期稳定性和低噪声级别，是高精度工业应用的理想选择。

• 两个输出，VREF 和 VREF/2，方便用于单电源系统
• 出色的温漂性能：
  • –40°C 至 125°C 范围内为 8ppm/°C（最大值）
• 高初始精度：±0.05%（最大值）
• VREF 和 VBIAS 跟踪过热：
  • –40°C 至 85°C 范围内为 6ppm/°C（最大值）
  • –40°C 至 125°C 范围内为 7ppm/°C（最大值）
• 微型封装：SOT 23-5
• 低压降：10 mV
• 高输出电流：±20mA
• 低静态电流：360μA
• 线性调节：3ppm/V
• 负载调节：8ppm/mA
• Matte-Sn 版本 (REF2025AISDDCR) 在 Battelle Class III 和类似严苛环境中的抗腐蚀性得以改进

• VO (V)
• 3, 1.5
• Initial accuracy (Max) (%)
• 0.05
• Temp coeff (Max) (ppm/ degree C)
• 8
• Vin (Min) (V)
• 3.02
• Vin (Max) (V)
• 5.5
• Iq (Typ) (uA)
• 360
• Rating
• Catalog
• Features
• Multiple outputs, Enable pin
• Iout/Iz (Max) (mA)
• 20
• Shutdown current (ISD) (Typ) (uA)
• 3.3

REF2030的完整型号有：REF2030AIDDCR、REF2030AIDDCT，以下是这些产品的关键参数及官网采购报价：

REF2030AIDDCR，工作温度：-40 to 125，封装：SOT-23-THIN (DDC)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网REF2030AIDDCR的批量USD价格：1.789（1000+）

REF2030AIDDCT，工作温度：-40 to 125，封装：SOT-23-THIN (DDC)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网REF2030AIDDCT的批量USD价格：2.147（1000+）

DIP-ADAPTER-EVM — DIP 适配器评估模块

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器，或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装，包括：

• D 和 U (SOIC-8)
• PW (TSSOP-8)
• DGK（MSOP-8、VSSOP-8）
• DBV（SOT23-6、SOT23-5 和 SOT23-3）
• DCK（SC70-6 和 SC70-5）
• DRL (SOT563-6)

REF2030 TINA-TI Spice Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TIDA-010059 — In-phase current-sense reference design for 230-VAC motor drives using hall-effect current sensors

此参考设计采用能测量电流的霍尔效应电流传感器 TMCS1100，绝对误差 < 1%（–40°C 至 125°C），工作隔离电压高达 600V。该低电阻、一体式封装的电流感应元件无需高侧电源即可提供紧凑、高效的电流感应解决方案，实现精密的电机扭矩、速度或位置控制。该逆变器功率级包括 600V LMG3411 氮化镓 (GaN) 功率模块，能使下一代电机驱动器进一步降低尺寸、提高效率。

TIPD156 — 低漂移双向单电源低侧电流感应参考设计

此经验证的 TI 精密设计实施了可测量 -2.5A 至 +2.5A 负载电流的低漂移双向低侧单电源电流感应解决方案。输出范围为 250mV 至 2.75V，0A 电流集中在 1.5V。为了实现低漂移性能，该解决方案使用 INA213B 和 REF2030。 此设计的功能和性能通过制造 PCB 并在 -40°C 至 125°C 的温度范围内测量结果进行了验证。
